Dell 16 Plus Benutzerhandbuch Seite 49

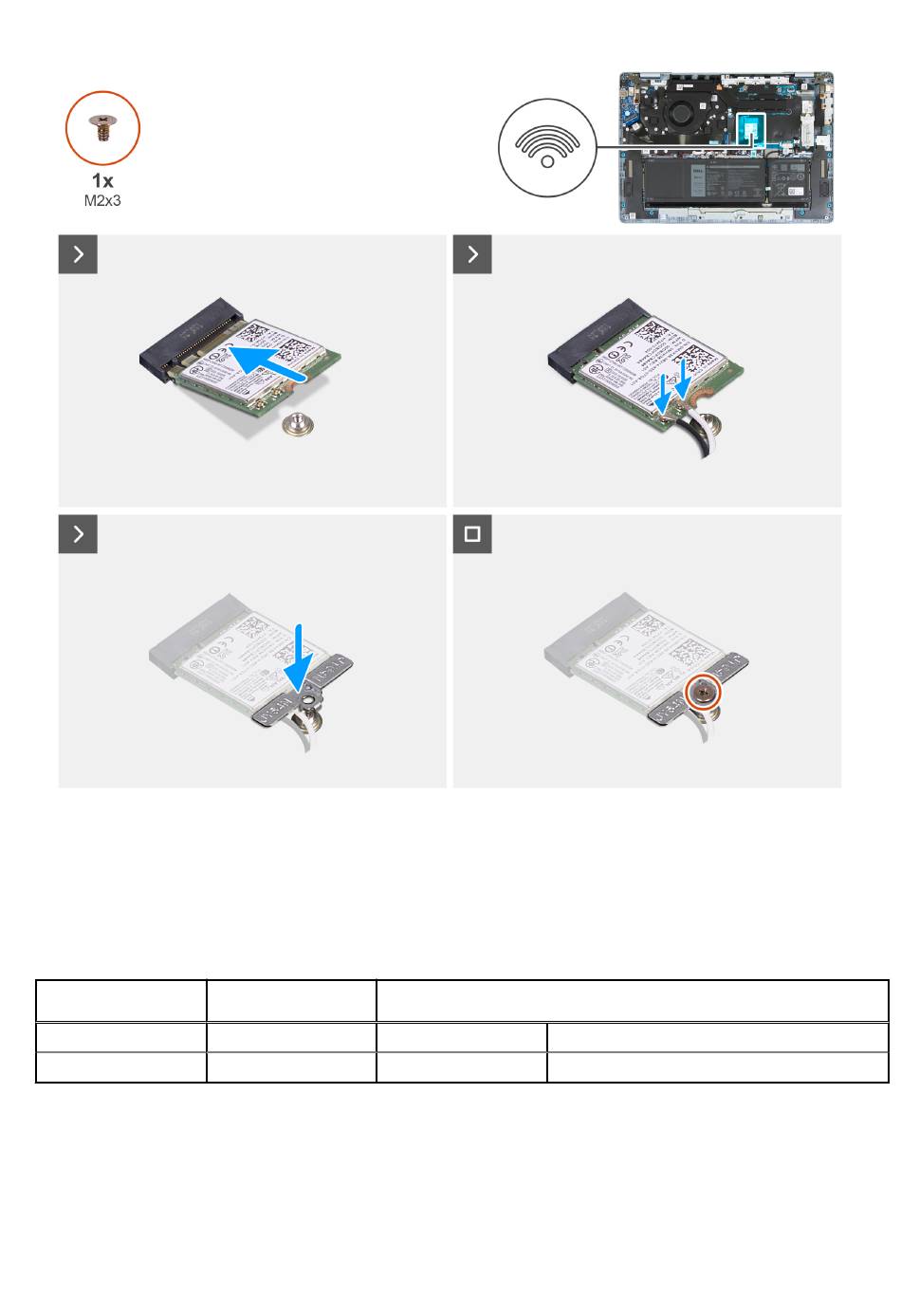

Abbildung 24. Installieren der Wireless-Karte
Schritte
1. Richten Sie die Kerbe an der Wireless-Karte an der Halterung des Wireless-Kartensteckplatzes auf der Systemplatine aus.
2. Schieben Sie die Wireless-Karte in den Wireless-Kartensteckplatz auf der Systemplatine.
3. Verbinden Sie die Antennenkabel mit der Wireless-Karte.
Tabelle 25. Farbcodierung des Antennenkabels
Anschluss auf der
Wireless-Karte
Main
Hilfskabel
4. Setzen Sie die Wireless-Kartenhalterung auf die Wireless-Karte.
5. Richten Sie die Schraubenbohrung der Wireless-Kartenhalterung an der Schraubenbohrung auf der Hauptplatine aus.
6. Setzen Sie die Schraube (M2x3) wieder ein, mit der die Wireless-Kartenhalterung an der Systemplatine befestigt wird.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
Antennenkabelfarbe
Weiß
Schwarz
an.
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
Siebdruckbeschriftung
MAIN
AUX
△ (weißes Dreieck)
▲ (schwarzes Dreieck)
49
