2 Beschreibung
2 Beschreibung
2.1 Übersicht Headsets

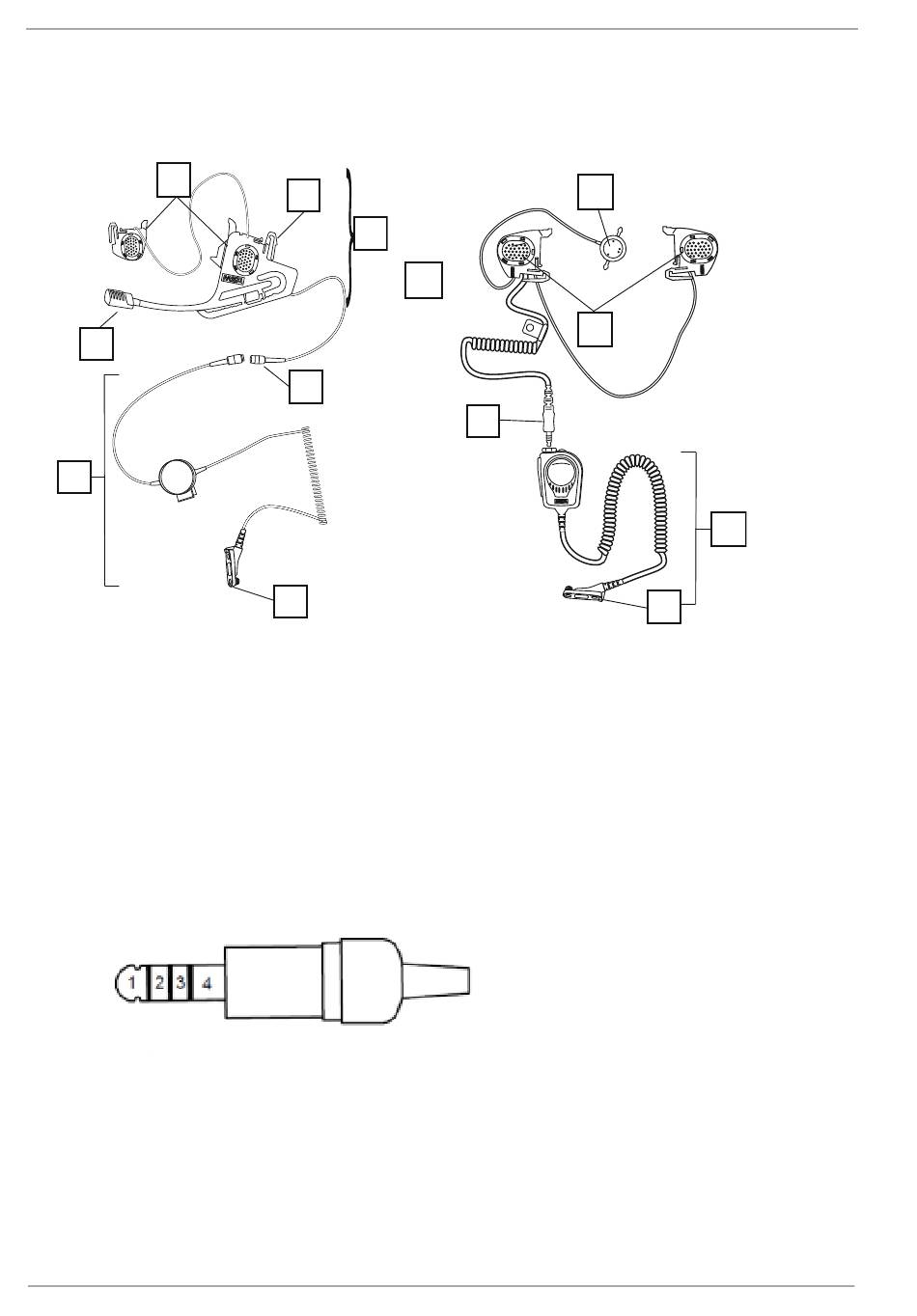

Abbildung 1 Schwanenhals-Sprechgarnitur
4
3
6
1 Satz Mikrofon und Ohrhörer
2 Befestigungszapfen
Am Helm befestigter Abnehmer /
3
Mikrofon
4 Lautsprecher
5 Lemo-Stecker
Die Sprechgarnituren mit NEXUS-Stecker können an Sprechtastenmodule mit NEXUS-Buchse (weiblich)
angeschlossen werden. Die verschiedenen Verdrahtungen für den NEXUS-4-Anschluss sind unten dargestellt.
Standardverdrahtung
(-) Mikrofon und
1
(-) Lautsprecher
2 (+) Mikrofon
3 Nicht angeschlossen
4 (+) Lautsprecher
22
Abbildung 2 Körperschallleitende Sprechgarnitur
2
{
1
1
5
9
6 Standard-Sprechtaste Gallet
7 Körperschallmikrofon
8 Nexus-Stecker
Anschlussstecker, abhängig von Typ des
9
Funkgeräts
10 Fernmikrofonlautsprecher HandyCom
NATO-UK-Verdrahtung
1 (-) Mikrofon
2 (+) Mikrofon
3 (+) Lautsprecher
4 (-) Lautsprecher
7
4
8
NATO-US-Verdrahtung
1
2
3
4
10
9
(-) Mikrofon
(+) Lautsprecher
(+) Mikrofon
(-) Lautsprecher
