Chlore libre - Équilibrage et étalonnage (chlore libre ou électrode redox)
I l est très important que la valeur du pH soit étalonnée et maintenue à un niveau stable. C'est la condition préalable pour obtenir la
mesure correcte du chlore libre.
Lors de la mise en service d'une nouvelle électrode, laissez-la sur l'armature au moins 1 heure avant le début de l'étalonnage.
1. Retirez l'eau de mesure du robinet de vidange (F, figure 4). Vérifiez l'indice de chlore libre de la piscine à l'aide d'un équipement
de mesure photométrique.
2. Équilibrez la valeur de chlore libre au niveau souhaité en versant manuellement du chlore avec des produits chimiques directe-
ment dans la piscine.
3. Un dosage concentré peut provoquer initialement de fortes variations des valeurs mesurées (en fonction de la taille de la piscine
et du taux de renouvellement). Laissez ces variations se stabiliser et vérifiez attentivement que la valeur de chlore libre s'est
stabilisée au bout d'environ 5 heures.
4. Étalonnez l'unité de chlore libre ou redox en appuyant simultanément sur les boutons (J) et (K) et en les maintenant enfoncés
pendant au moins 2 secondes.
5. Comme confirmation que l'étalonnage est en cours, la diode clignote rapidement (environ 5 fois par seconde) et cela finit par un
clignotement lent de la diode.
6. L'appareil est maintenant étalonné et la diode verte s'allume : cela constitue le point de consigne pour la mesure. Cette valeur
est maintenant enregistrée dans la mémoire de l'appareil.
7. Activez le mode automatique en appuyant sur le bouton (H). La diode de la valeur mesurée actuelle brille maintenant de manière
fixe et MiniMaster réglera la valeur du chlore libre avec un équipement de dosage connecté.
10. Dosage forcé
Au besoin, l'appareil peut aussi lancer un temps de dosage limité.
1. Il doit être en mode automatique (la diode est allumée en permanence).
2. Appuyez sur le bouton (K) et maintenez-le enfoncé pendant au moins 5 secondes.
3. Le dosage commence et est confirmé par les diodes brillant à la fréquence de roulement (diode 1 à 7) pendant 2 minutes pour
le chlore, et le redox, pendant 30 secondes pour le pH.
4. Pour interrompre le cycle de dosage, appuyez sur le bouton (H) jusqu'à ce que la fréquence de roulement cesse et qu'une diode
clignote (mode veille).
11. Fonctionnement
La valeur mesurée dans la piscine est affichée à l'écran avec l'une des sept LED colorées.
La diode verte (OK) indique le point de consigne étalonné du MiniMaster.
La diode jaune/rouge signale un écart par rapport
à la valeur étalonnée comme indiquée dans le
tableau ci-dessous.
Diode électrolu-
Rouge (1)
minescente →
Low
↓
pH
< 6.8
Chlore libre
< -80%
Débit en l/h
<10
À pH élevé (diode 5–7) : La sortie du relais R– activée fait référence au dosage d'acide, aux produits chimiques abaissant le pH.
À faible indice de chlore libre (diode 1–3) : La sortie relais R+ activée fait référence au dosage du chlore.
Si des produits chimiques améliorant le pH sont nécessaires en continu pour équilibrer le pH, voir section 14 : « Modification des
paramètres du système », pour activer la sortie relais R+ à faible pH (diode 1-3).
Les signaux de diodes les plus courants*
Les deux diodes rouges brillent à une vitesse de clignotement
constante
La diode reste allumée de manière fixe
Diode clignotante
Diodes de 1 à 7 clignotant par roulement
* Voir également la section 14 « Informations sur le fonctionnement et dépannage, signaux des diodes »
H
1 2 3 4 5 6 7
Jaune (2)
Jaune (3)
Valeur d'étalonnage
6.8–7.0
7,0 – 7,2
(recommandée : 7.2–7.4)
Valeur d'étalonnage
-60%
-30%
(recommandée : 0,3-1,5 ppm)
11–18
18–26
Signification
Débit trop élevé ou trop faible - le dosage est désactivé.
Automatique : La mesure est en cours, le mode de dosage est activé.
Veille : La mesure est en cours, le mode de dosage est activé.
Le dosage forcé est en cours
9
Vert (4)
Jaune (5)
OK
7.4–7.6
+30%
27–52
53–72
FRANÇAIS

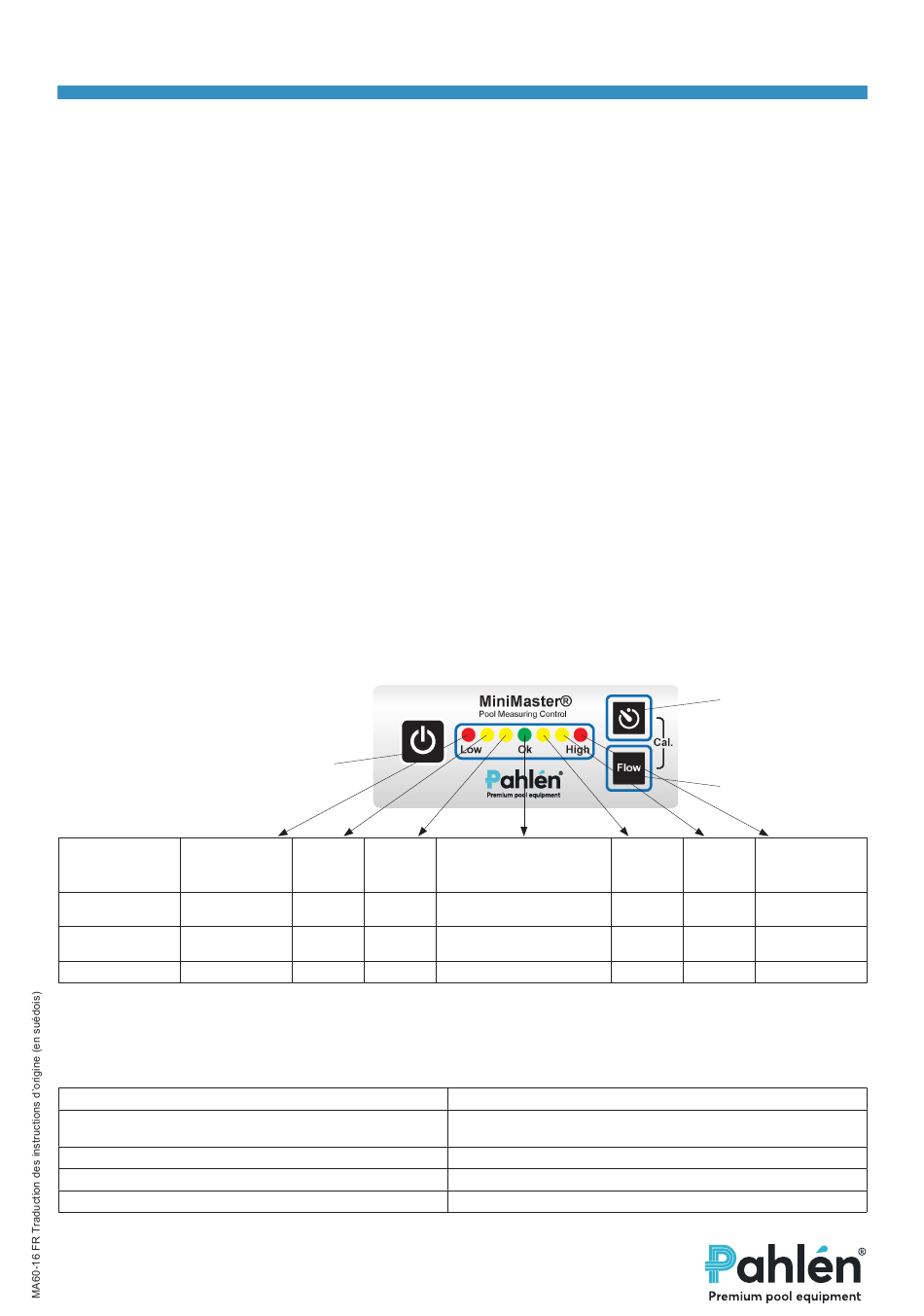

Figure 10
K
J
Rouge (7)
Jaune (6)
High
7.6–7.8
>7.8
+60%
>+80%
72–100
>100
