MiniMaster
7. Elektroinstallation
Die Elektroinstallation darf nur von einem zugelassenen Elektriker ausgeführt werden.
Die Rohrinstallation muss vor Beginn der elektrischen Installation abgeschlossen sein.
Pahlén empfiehlt eine feste Installation mit einem 2-poligen Betriebsschalter sowie einem Fehlerstromschalter.

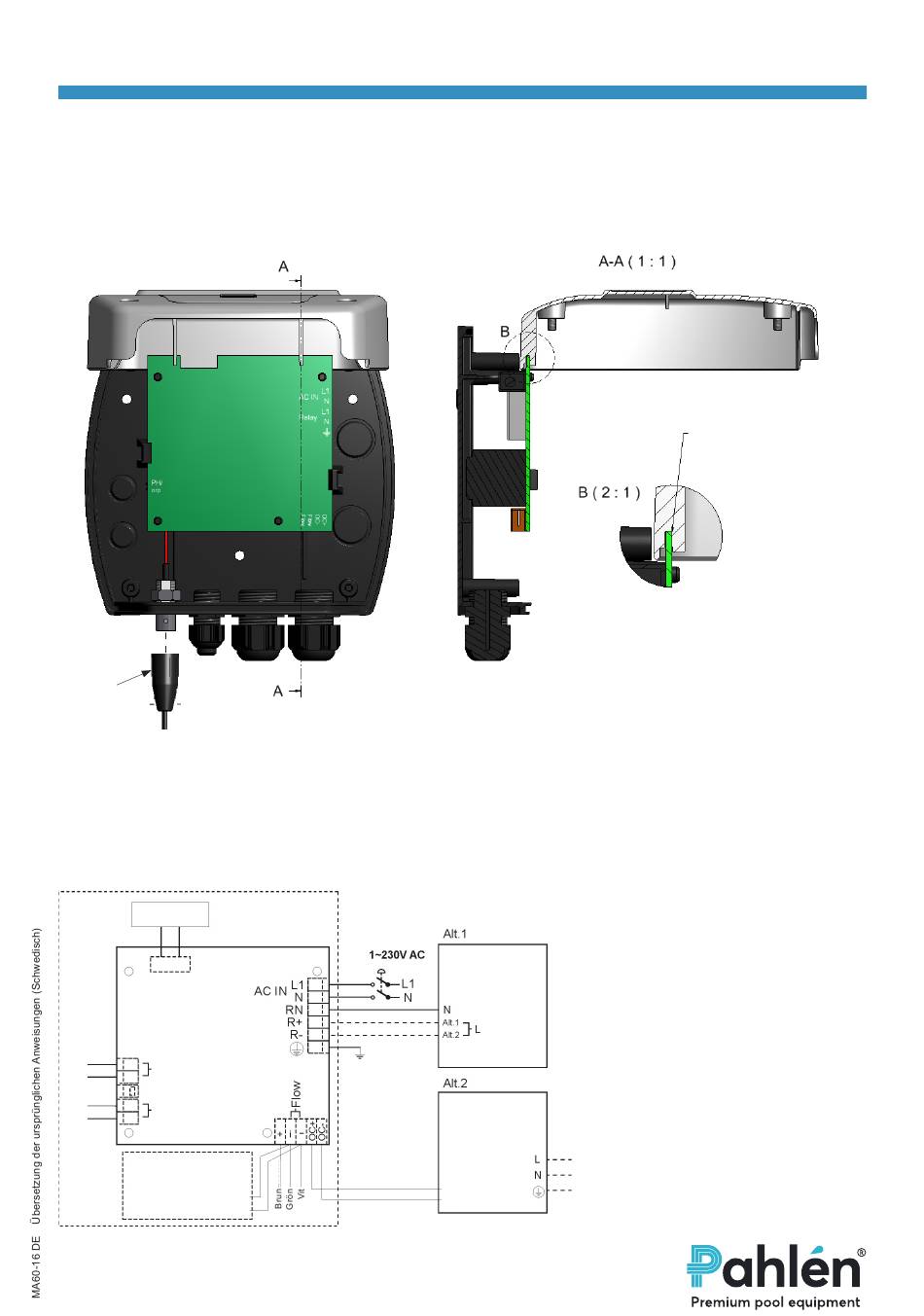

Lösen Sie die vier Schrauben der Abdeckung. Zur Vereinfachung der Installationsarbeiten kann die Abdeckung der Steuerein-
heit in geöffneter Stellung einfach festgehakt werden, siehe Bild 5. ACHTUNG! Achten Sie darauf, dass das Flachbandkabel von
der Platine zur Abdeckung nicht eingeklemmt wird.
pH / Rx
PB100
BNC
Platine – Steuereinheit für Chlor, Redox und/oder pH
Schließen Sie das Stromversorgungskabel und gegebenenfalls die Dosieraus-
rüstung gemäß untenstehendem Schaltplan an die jeweilige Steuereinheit an.
Der mehrpolige Kontakt für die Platine (auf der rechten Seite) kann demontiert
werden, damit die Schraubklemmen für den jeweiligen Kabelanschluss leichter
erreicht werden können. Die weiteren Kontakte für die Platine sind bereits
werkseitig angeschlossen.
Anzeigetafel
Rot
pH / RX
Schwarz
GND
GND
Rot
PB100
Schwarz
Zusammenschluss
der „flow"-Signale
zwischen Platinen
(nur 416620-X).
L1
N
RN
R +
R –
Dosier-
ausrüstung
1~230V AC
Dosier-
ausrüstung
Max 5V DC
Signal (OC+)
±0V (OC–)
6
DEUTSCH
Haken Sie die Abdeckung
vorsichtig an der Platinen-
kante fest.
AC EIN
Hauptstromanschluss der Einheit.
Relaisanschluss
Anschluss der Dosierausrüstung, 230 VAC.
Max. 1 A
RN: Null/Neutral (gemeinsam für Dosier-
ausrüstung).
R+: Phase für Dosierausrüstung für
Chlor oder pH-erhöhende Mittel.
R-: Phase für Dosierausrüstung für
Säure / pH-senkende Mittel.
OC+ / OC-:
Transistor-Ausgang mit „Open Collector"
für Dosierausrüstung, max. 5 V.
pH / Rx:
Kabelanschluss an BNC-Kontakt für pH-
Elektrode oder Redoxelektrode.
PB100:
Kabelanschluss an BNC-Kontakt für die
Elektrode für freies Chlor.
GND:
Anschluss der Erdungshülse
(nur bei Messung des freien Chlors).
Bild 5
