MiniMaster
7. Installation el
Elinstallationen skall alltid utföras av behörig elektriker.
Rörinstallationen skall vara klar innan den elektriska installationen påbörjas.
Pahlén rekommenderar fast installation med 2-polig arbetsbrytare och jordfelsbrytare.

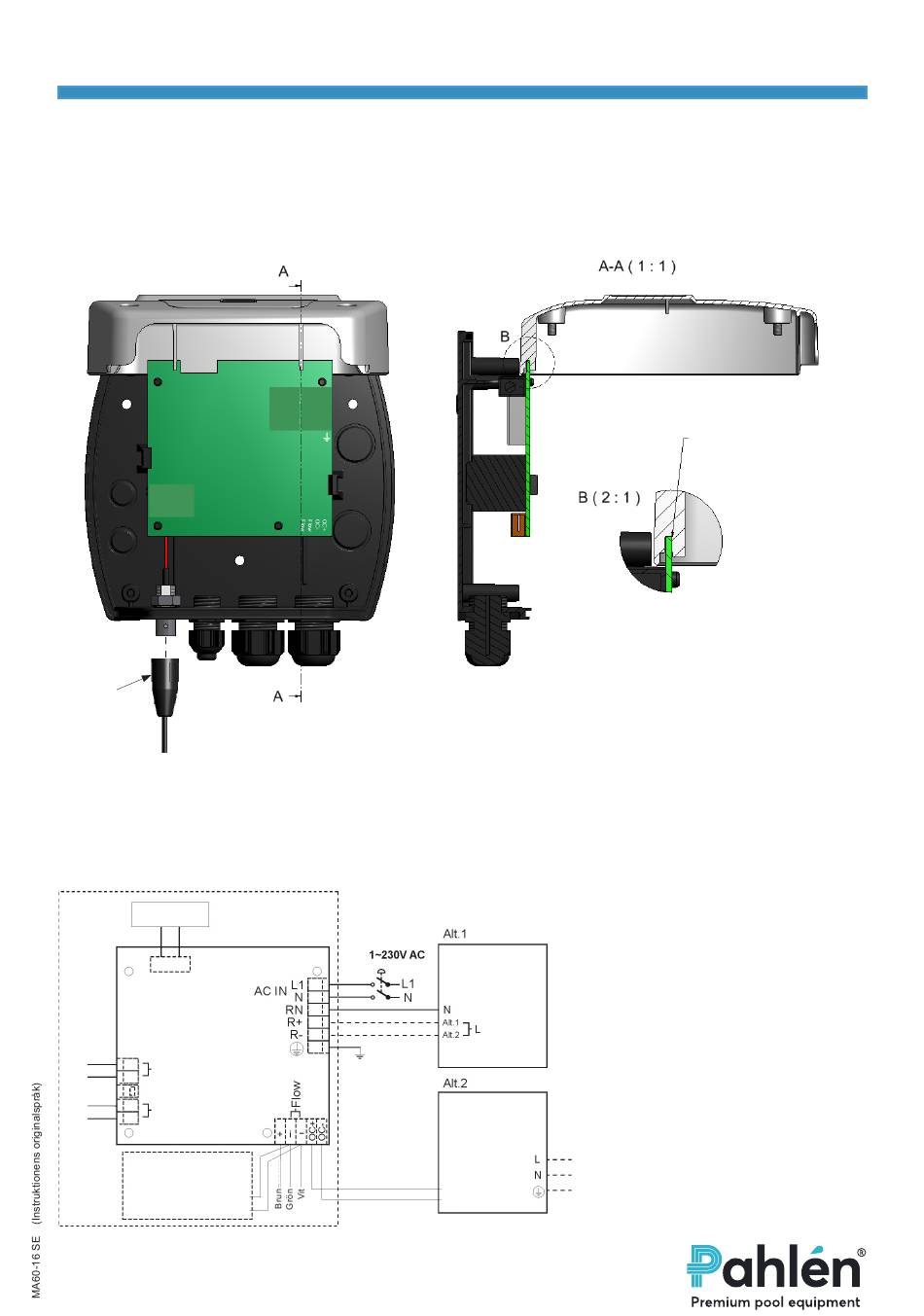

Lossa kåpans fyra skruvar. Styrenhetens kåpa kan enkelt hakas fast i öppet läge för att underlätta installationsarbetet, se bild 5.
OBS! Se till att bandkabeln från kretskortet till kåpan inte kommer i kläm.
pH / Rx
PB100
BNC
Kretskort - styrenhet för klor, redox och/eller pH
Koppla in strömförsörjningskabel och eventuell doseringsutrustning enligt
schema nedan på respektive styrenhet.
Den flerpoliga kontakten till kretskortet (på höger sida) kan demonteras för
lättare åtkomst till skruvplintar för respektive kabelanslutning.
Övriga kontakter till kretskortet är redan anslutna från fabrik.
Displaypanel
Röd
pH / RX
Svart
GND
GND
Röd
PB100
Svart
Sammankoppling
av "flow"-signal
mellan kretskort
(endast 416620-X).
L1
N
RN
R +
R –
Doser-
utrustning
1~230V AC
Doser-
utrustning
max 5V DC
Signal (OC+)
±0V (OC–)
6
SVENSKA
Haka fast kåpan försiktigt på
kretskortets kant.
AC IN
Huvudanslutning av ström till enheten.
Reläanslutning
Anslutning av doseringsutrustning, 230VAC.
Max 1A
RN: Nolla/neutral (gemensam för doser-
utrustning).
R+: Fas för doseringsutrustning för klor eller
pH-höjande medel.
R-: Fas för doseringsutrustning för syra /
pH-sänkande medel.
OC+ / OC-:
Transistor "open collector" utgång för
doseringsutrustning, max 5V.
pH / Rx:
Kabelanslutning till BNC-kontakt för
pH-elektrod eller Redox-elektrod.
PB100:
Kabelanslutning till BNC-kontakt för
friklorelektrod.
GND:
Anslutning av jordhylsa
(Endast vid friklormätning).
Bild 5
