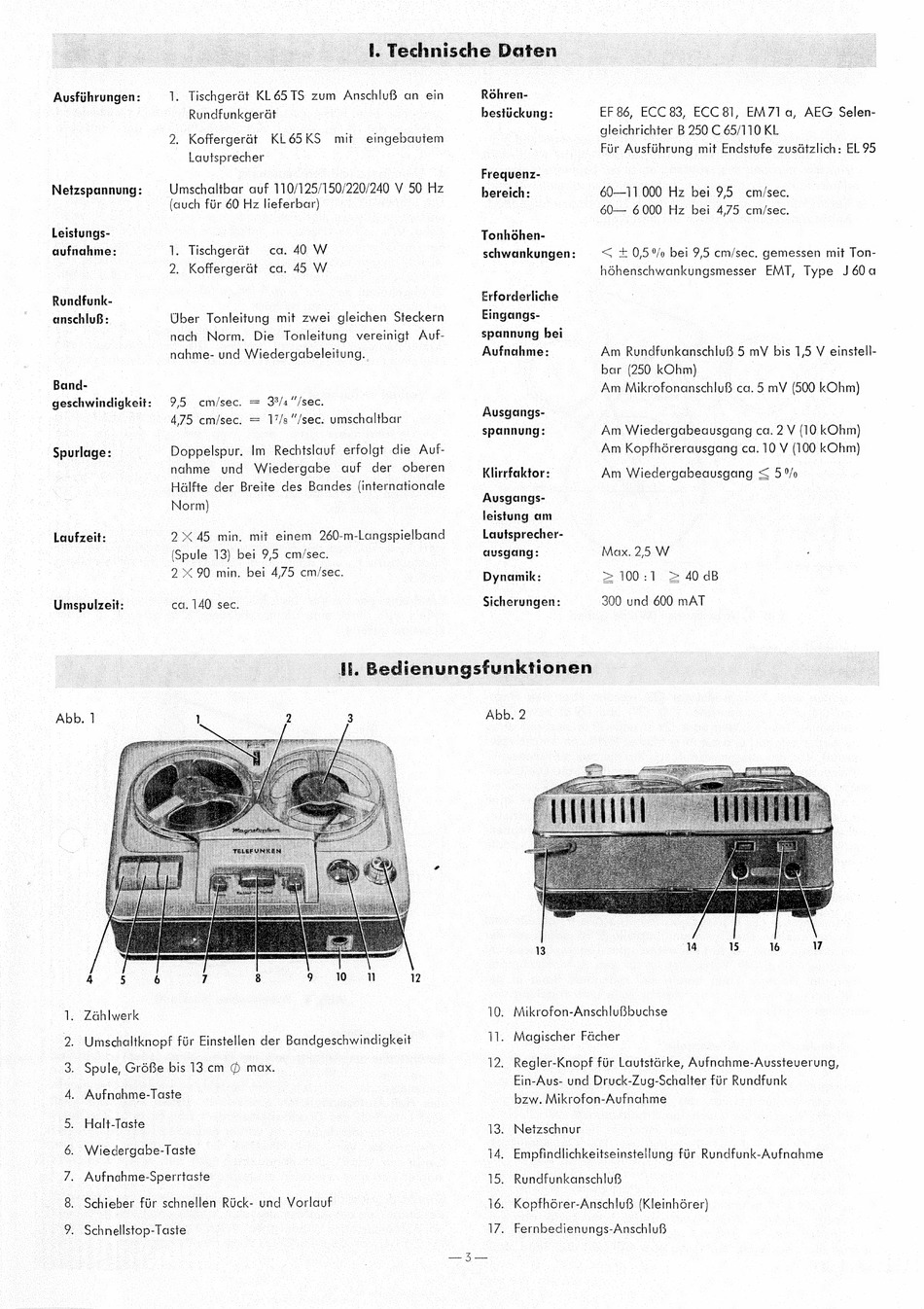

Ausfihrungen:
Netzspannung:
Leistungs-
aufnahme:
Rundfunk-
anschluB:
Band-
geschwindigkeit:
Spurlage:
Laufzeit:
Umspulzeit:
ne Tischgerat KL65TS
zum AnschluB an an
~Rundfunkgerdt
2 Koffergerat
KL65KS
mit
eingebautem
Lautsprecher
Umschaltbar auf 110/125/150/220/240 V 50 Hz
(auch fr 60 Hz lieferbar)
1. Tischgerat
ca. 40 W
2. Koffergerat
ca. 45 W
Uber Tonleitung mit zwei gleichen Steckern
nach
Norm.
Die Tonleitung
vereinigt
Auf-
nahme- und Wiedergabeleitung.
95 cm/sec. = 33/4 "/sec.
475 cm/sec. = 17/s"/sec: umschaltbar
Doppelspur. Im Rechtslauf erfolgt die Auf-
nahme
und Wiedergabe
auf der oberen
Halfte der Breite des Bandes (internationale
Norm)
245
min. mit einem
260-m-Langspielband
(Spule 13) bei 9,5 cm/sec.
290
min. bei 4,75 cm/sec.
"ca. 140 sec.
Rohren-
bestickung:
Frequenz-
bereich:
Tonhohen-
schwankungen:
Erforderliche
Eingangs-
spannung bei
Aufnahme:
Ausgangs-
spannung:
Klirrfaktor:
Ausgangs-
leistung am
Lautsprecher-
dusgang:
Dynamik:
Sicherungen:
EF 86, ECC 83, ECC 81, EM71a,
AEG Selen-
gleichrichter B 250 C 65/110 KL
|
Fur Ausfthrung mit Endstufe zusdtzlich: EL95
60—11 000 Hz bei 95
cm/sec.
60— 6000 Hz bei 4,75 cm/sec.
< + 0,5 %e bei 9,5 cm/sec. gemessen mit Ton-
héhenschwankungsmesser
EMT, Type J 60a
Am Rundfunkanschlu®B 5 mV bis 1,5 v einstell-
bar (250 kOhm)
Am MikrofonanschluB ca. 5 mV (500 KOhm|
Am Wiedergabeausgang ca. 2 V (10 kOhm)
Am Kopfh6érerausgang ca. 10 V (100 kOhm)
Am Wiedergabeausgang < 5 °%/o
Max. 2,5 W
> 100:1
> 40 dB
300 und 600 mAT
Umschaltknopf fOr Einstellen der Bandgeschwindigkeit
-Spule, Grofe bis 13 cm @ max.
Schieber fir schnellen Rick- und Vorlauf
Abb. 1
4
1.
Zahlwerk
3
4, Aufnahme- Taste |
5. Halt- Taste |
6 Wiedergabe- idite
fs | Aufnahme-Sperrtaste
é
Le
|
o
Schnellstop-Taste
Abb. 2
13
Wo
1b
16
7
10. Mikrofon-AnschluBbuchse
11. Magischer Facher
12. Regler-Knopf fir Lautstarke, Aufnahme-Aussteverung,
Ein-Aus- und Druck-Zug-Schalter fir Rundfunk
bzw. Mikrofon-Aufnahme
13.
Netzschnur
14. Empfindlichkeitseinstellung fir Rundfunk-Aufnahme
15. Rundfunkanschlu8B
16. Kopfhorer-AnschluB (KleinhGrer)
17. Fernbedienungs-AnschluB
|
