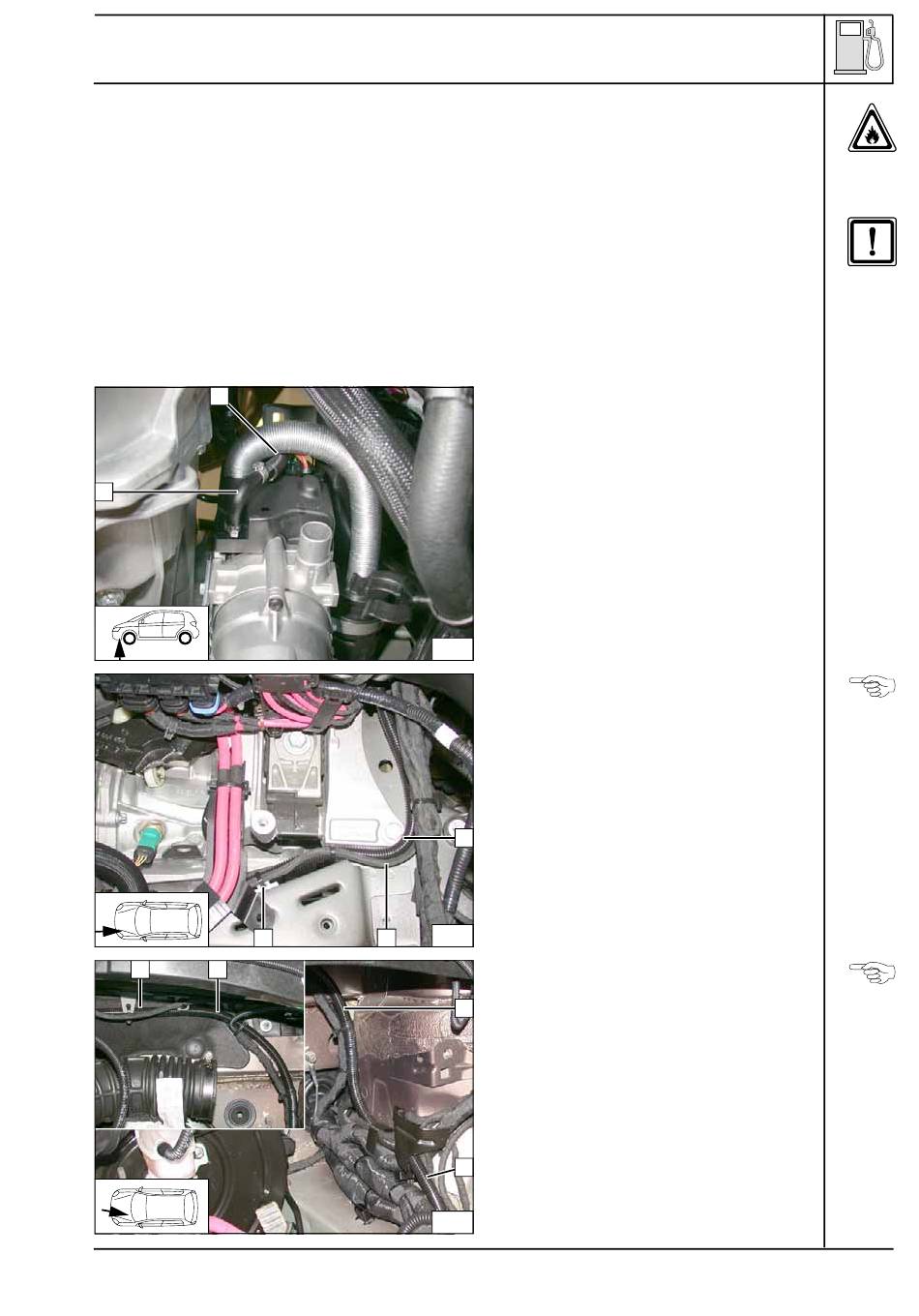

Webasto Thermo Top Evo Einbaudokumentation Seite 20

Brennstoff
VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt
sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaumver-
legung.
1
2
3
1 1
1316458A
1 Brennstoffleitung im Wellrohr 2100
2 90°-Formschlauch, Schelle Ø 10 [2x]
41
Kabelbaum Heizgerät 2 und Brennstofflei-
tung im Wellrohr 1 an fzg.eigenen Kabelbaum
zur Spritzwand verlegen und mit Kabelbinder
befestigen!
3 Klebesockel, Kabelbinder
1
42
2
Brennstoffleitung und Kabelbaum Dosier-
pumpe im Wellrohr 2100 1 zur rechten Fahr-
zeugseite verlegen!
1
2 Brennstoffleitung im Wellrohr 2100
2
43
Renault Megane
Anschluss
Heizgerät
Leitungen
verlegen
Leitungen
verlegen
