Webasto Thermo Top Evo Einbaudokumentation Seite 17

1
3
D
4
3
2
H
1316458A
30
31
2
32
1
G
33

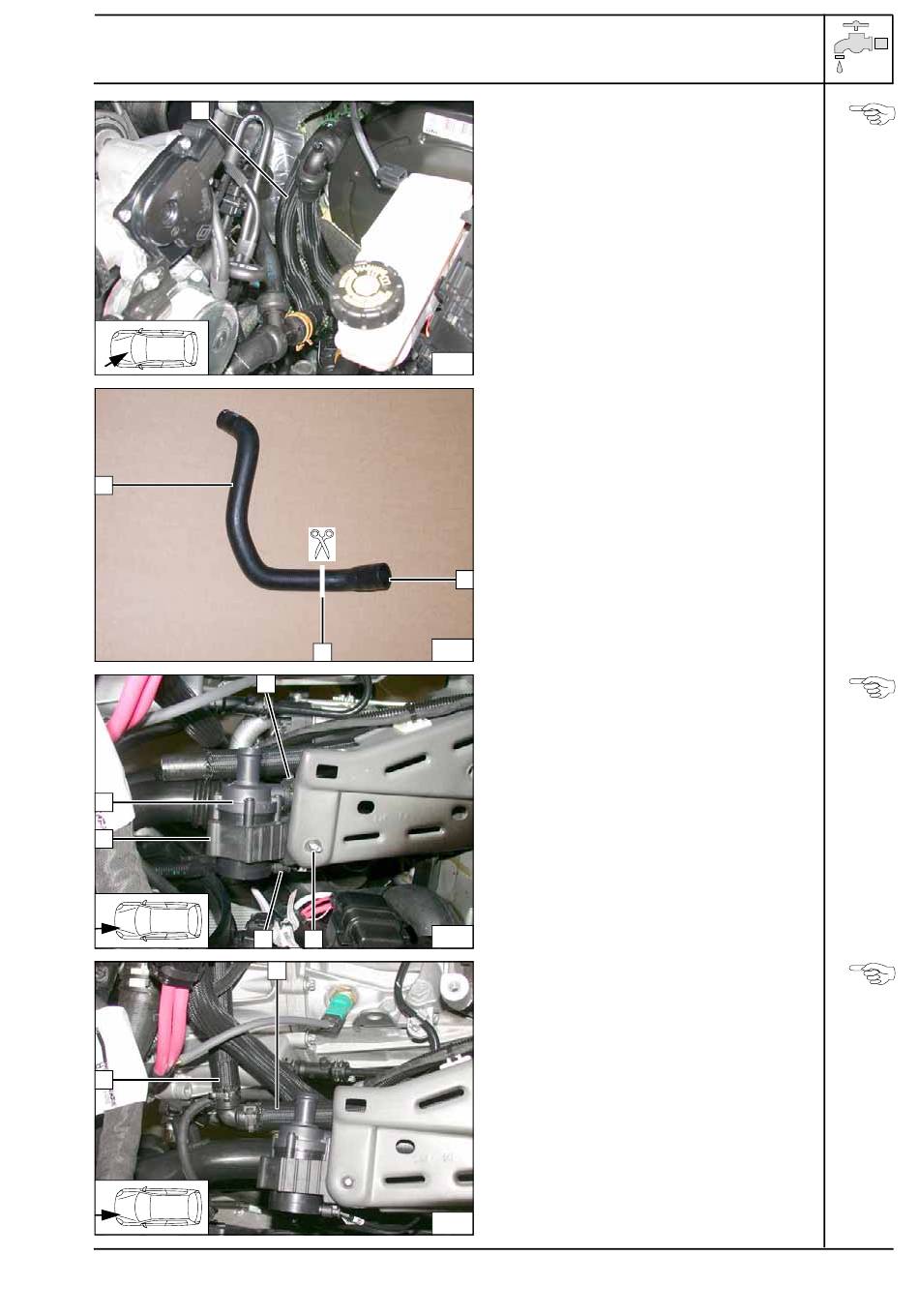

Renault Megane
Fzg.eigenen Schlauch 1 ausbauen. Flecht-
schutzschlauch entfernen und entsorgen. Fe-
derbandschellen werden wieder verwendet!
1 Schlauchstück Motorausgang
2 Trennstelle
3 Schlauchstück Wärmetauschereingang
1
Schlauch D an Umwälzpumpe 4 montieren.
Kabelbaum Umwälzpumpe 2 an Umwälz-
pumpe 4 und Heizgerät aufstecken!
1 Schraube 6x40, Karosseriescheibe, Bol-
zensicherung, vorhandene Bohrung
3 Aufnahme Umwälzpumpe
Schlauch G und H verbinden.
Schlauch
demontie-
ren
Trennstelle
Umwälz-
pumpe
montieren
Verlegung
Motorraum
17
