Elektroanschluss

DE
! Die mit einem Dreileiterkabel ausgerüsteten Backöfen
sind für den Betrieb mit Wechselstrom bei der auf dem
Typenschild (siehe Gerät) angegebenen Spannung
und Frequenz ausgelegt (siehe unten).
Anschluss des Netzkabels
L
N
Kabel in der entsprechenden Kabelklemme.
4. Schließen Sie den Deckel des Klemmengehäuses.
Anschluss des Netzkabels an das Stromnetz
Das Kabel mit einem Normstecker entsprechend der
am Typenschild angegebenen Last versehen (siehe
nebenstehende Tabelle).
Wenn das Gerät direkt an das Stromnetz
angeschlossen wird, ist zwischen Stromnetz und Gerät
ein allpoliger Schalter mit einer Mindestöffnung der
Kontakte von 3 mm zwischenzuschalten, der der Last
und den einschlägigen Vorschriften entspricht, wobei
der Erdleiter nicht vom Schalter getrennt werden darf.
Das Versorgungskabel muss so verlegt werden, dass
es an keiner Stelle einer Temperatur ausgesetzt ist, die
50 °C über der Raumtemperatur liegt.
! Der Installateur ist für den ordnungsgemäßen
elektrischen Anschluss sowie die Einhaltung der
Sicherheitsvorschriften verantwortlich.
Vor dem Anschluss stellen Sie bitte sicher, dass:
• die Netzsteckdose geerdet ist und den gesetzlichen
Bestimmungen entspricht;
16

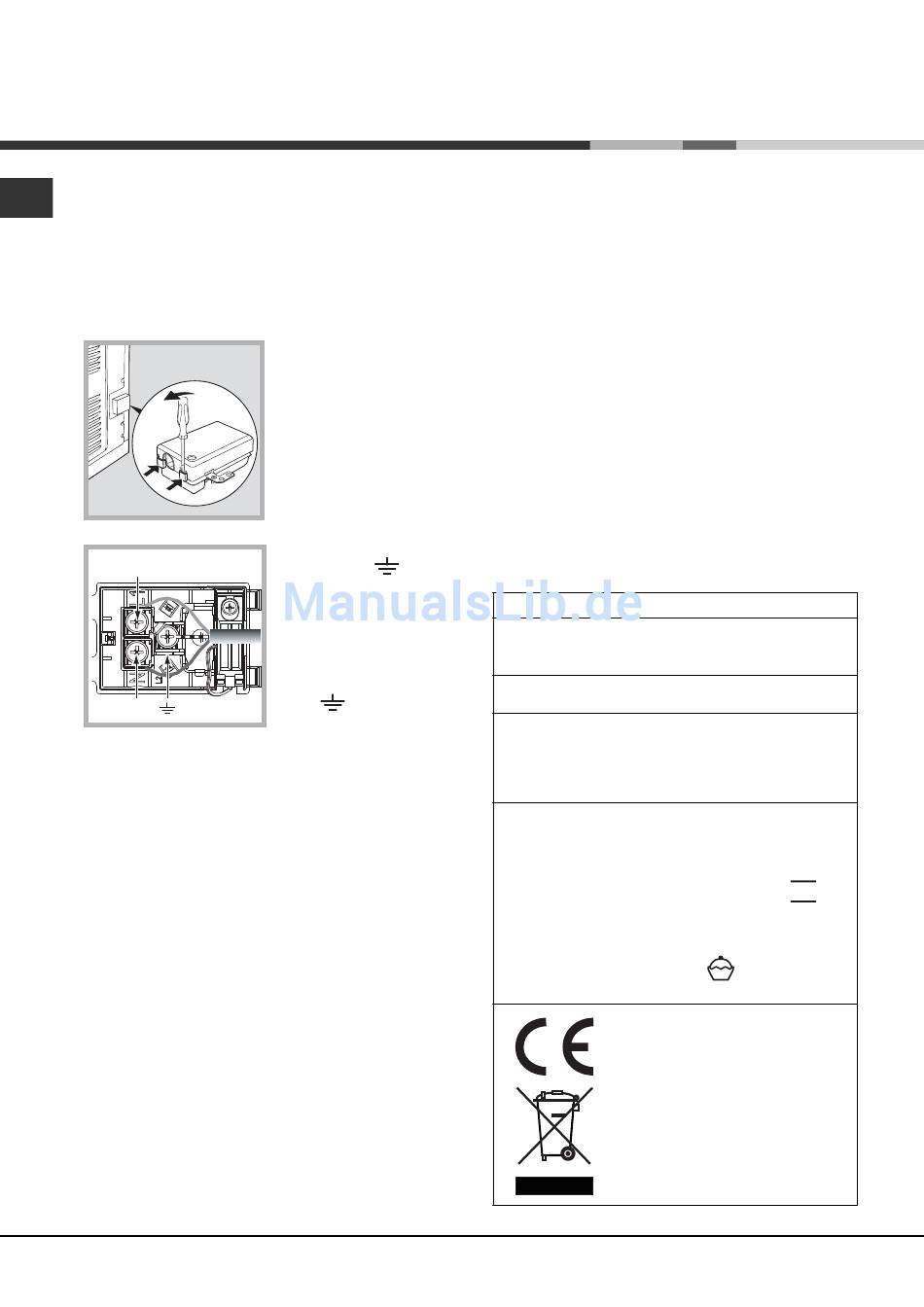

1. Das Klemmengehäuse
öffnen, indem die
seitlichen Zungen des
Deckels mithilfe eines
Schraubenziehers
angehoben werden.
Deckel abziehen (siehe
Abbildung).
2. Installation des
Netzkabels: Schrauben
Sie die Schraube der
Kabelklemme sowie die
drei Schrauben der
Kontakte L-N-
heraus. Befestigen Sie
die Drähte dann unter
Beachtung der
entsprechenden Farben
unter den
Schraubenköpfen: Blau
(N), Braun (L), Gelb/
Grün (siehe
Abbildung).
3. Befestigen Sie das
• die Netzsteckdose für die auf dem Typenschild
angegebene maximale Leistungsaufnahme des
Gerätes ausgelegt ist (siehe unten);
• die Versorgungsspannung im Bereich der auf dem
Typenschild angegebenen Werte liegt (siehe unten);
• die Steckdose mit dem Netzstecker kompatibel ist.
Die Steckdose oder den Netzstecker anderenfalls
austauschen. Keine Verlängerungen und
Mehrfachsteckdosen verwenden.
! Netzkabel und Steckdose müssen bei installiertem
Gerät leicht zugänglich sein.
! Das Netzkabel darf nicht gebogen oder eingeklemmt
werden.
! Das Kabel muss regelmäßig kontrolliert werden und
darf nur durch autorisiertes Fachpersonal ausgetauscht
werden (siehe Kundendienst).
! Der Hersteller lehnt jede Verantwortung ab, falls
diese Vorschriften nicht eingehalten werden
sollten.

TYPENSCHILD

Breite 43,5 cm
Höhe 32 cm
Abmessungen
Tiefe 41,5 cm
Liter 58
Nutzvolumen
Spannung 220-240V~ 50/60Hz
oder 50Hz (siehe Typenschild)
Elektrischer
Maximale Leistungsaufnahme
Anschluss
2800W
Richtlinie 2002/40/EG
auf dem Label der Elektrobacköfen.
Norm EN 50304
Energieverbrauch natürliche
Konvektion – Heizfunktion:
ENERGY
Ober/Unterhitze
LABEL
Deklarierte Energieverbrauchsklasse
Erzwungene Konvektion -
Heizfunktion:
Backen
Dieses Gerät entspricht Folgenden
EG-Richtlinien: 2006/95/EWG vom
12.12.06 (Niederspannung) und
nachfolgenden Änderungen -
2004/108/EWG vom 15/12/04
(Elektromagnetische Verträglichkeit)
Und nachfolgende Änderungen -
93/68/EWG vom 22/07/93 und
nachfolgende Änderungen.
2002/96/EG und nachfolgende
Änderungen.
