4 Montieren
Messanordnung
WIKA Betriebsanleitung - Prozessdrucktransmitter CPT-2x

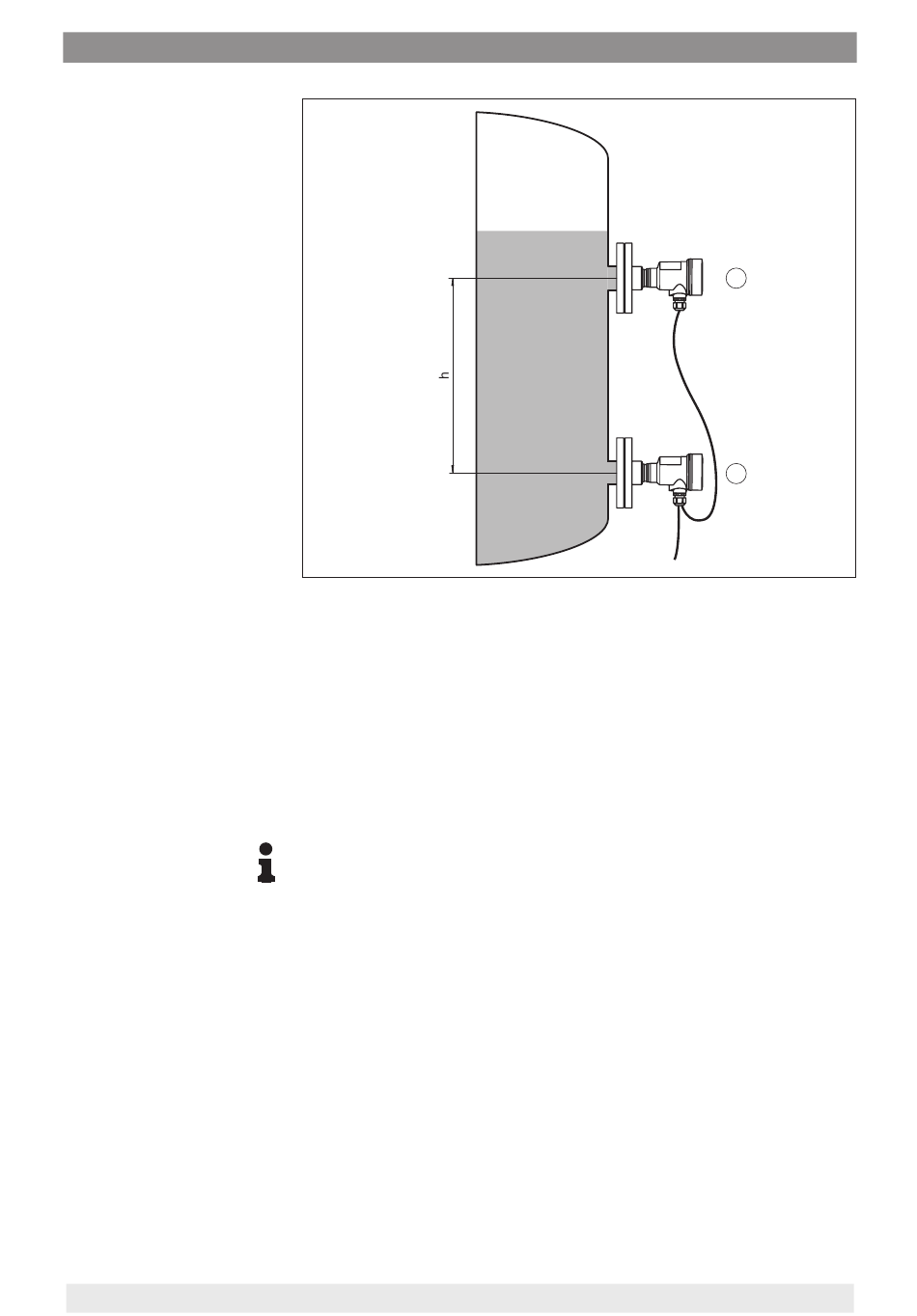

Abb. 17: Messanordnung bei Dichtemessung, h = Abstand zwischen den
beiden Messpunkten
1 CPT-2x, Primary Device
2 CPT-2x, Secondary Device
Der Montageabstand "h" der beiden Sensoren soll mindestens 10 %,
besser aber 20 %, vom Endwert des Sensormessbereiches betragen.
Ein größerer Abstand erhöht die Genauigkeit der Dichtemessung.
Kleine Änderungen in der Dichte bewirken auch nur kleine Ände-
rungen am gemessenen Differenzdruck. Der Messbereich ist also
passend zu wählen.
Hinweis:
Die Dichtemessung ist sowohl bei offenen, als auch bei geschlosse-
nen Behältern möglich.
4.9 Dichtekompensierte Füllstandmessung
Beachten Sie folgende Hinweise zur Messanordnung:
•
Primary Device unterhalb des Min.-Füllstandes montieren
•
Secondary Device oberhalb des Primary Devices montieren
•
Beide Sensoren entfernt von Befüllstrom und Entleerung und
geschützt vor Druckstößen eines Rührwerkes montieren
2
1
