3.5

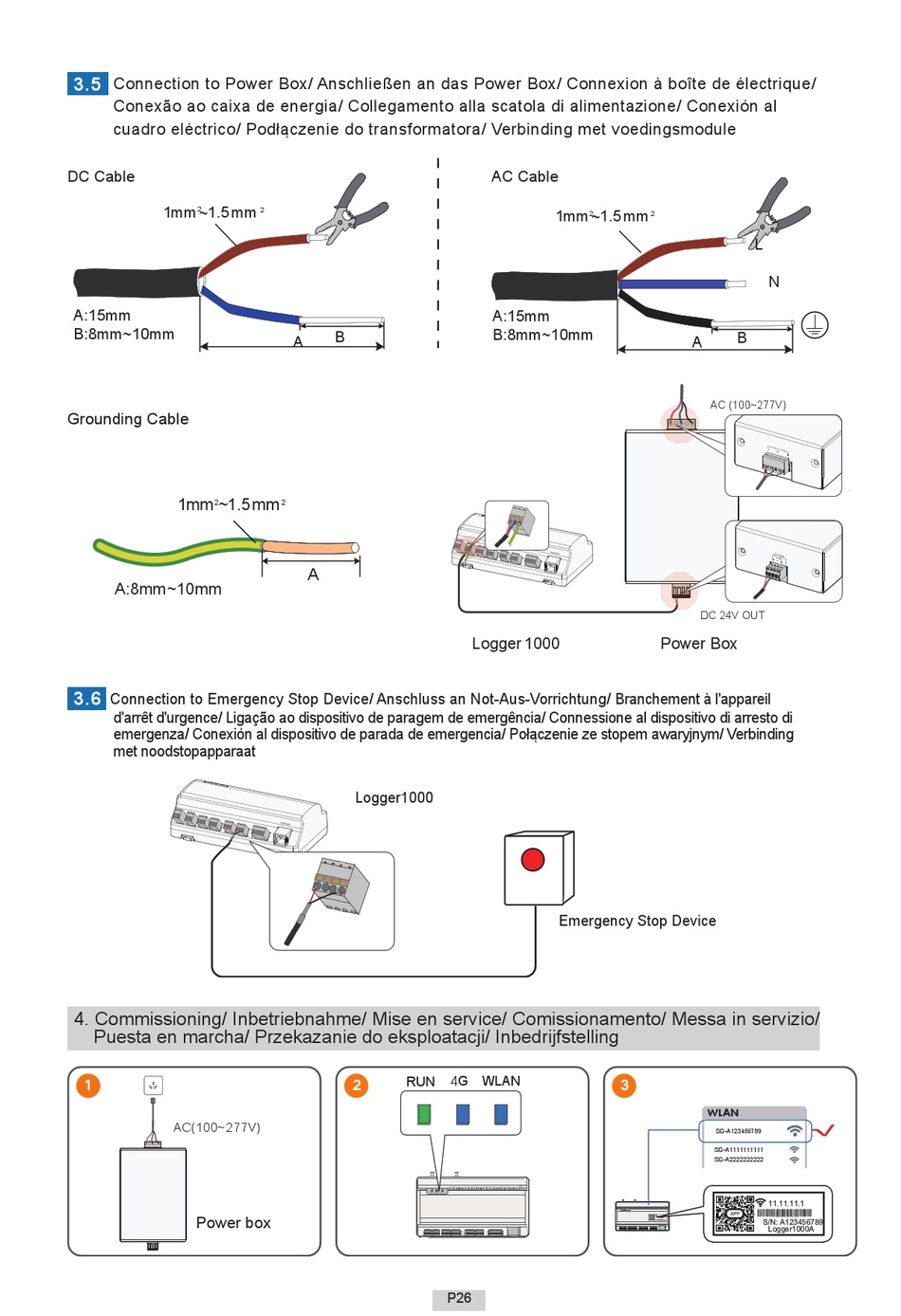

Connection to Power Box/ Anschließen an das Power Box/ Connexion à boîte de électrique/
Conexão ao caixa de energia/ Collegamento alla scatola di alimentazione/ Conexión al
cuadro eléctrico/ Podłączenie do transformatora/ Verbinding met voedingsmodule
DC Cable
1mm ~ 1.5 mm
2
A:15mm
B:8mm~10mm
Grounding Cable
1mm ~1.5mm
2
A:8mm~10mm
3.6
Connection to Emergency Stop Device/ Anschluss an Not-Aus-Vorrichtung/ Branchement à l'appareil
d'arrêt d'urgence/ Ligação ao dispositivo de paragem de emergência/ Connessione al dispositivo di arresto di
emergenza/ Conexión al dispositivo de parada de emergencia/ Połączenie ze stopem awaryjnym/ Verbinding
met noodstopapparaat
4. Commissioning/ Inbetriebnahme/ Mise en service/ Comissionamento/ Messa in servizio/
Puesta en marcha/ Przekazanie do eksploatacji/ Inbedrijfstelling
AC(100~277V)
Power box
2
B
A
2
A
Logger1000
RUN
AC Cable
1mm ~ 1.5 mm
2
A:15mm
B:8mm~10mm
Logger 1000
Emergency Stop Device
WLAN
5G
P26
2
L
N
B
A
AC (100~277V)
DC 24V OUT
Power Box
SG-A123456789
SG-A1111111111
SG-A2222222222
