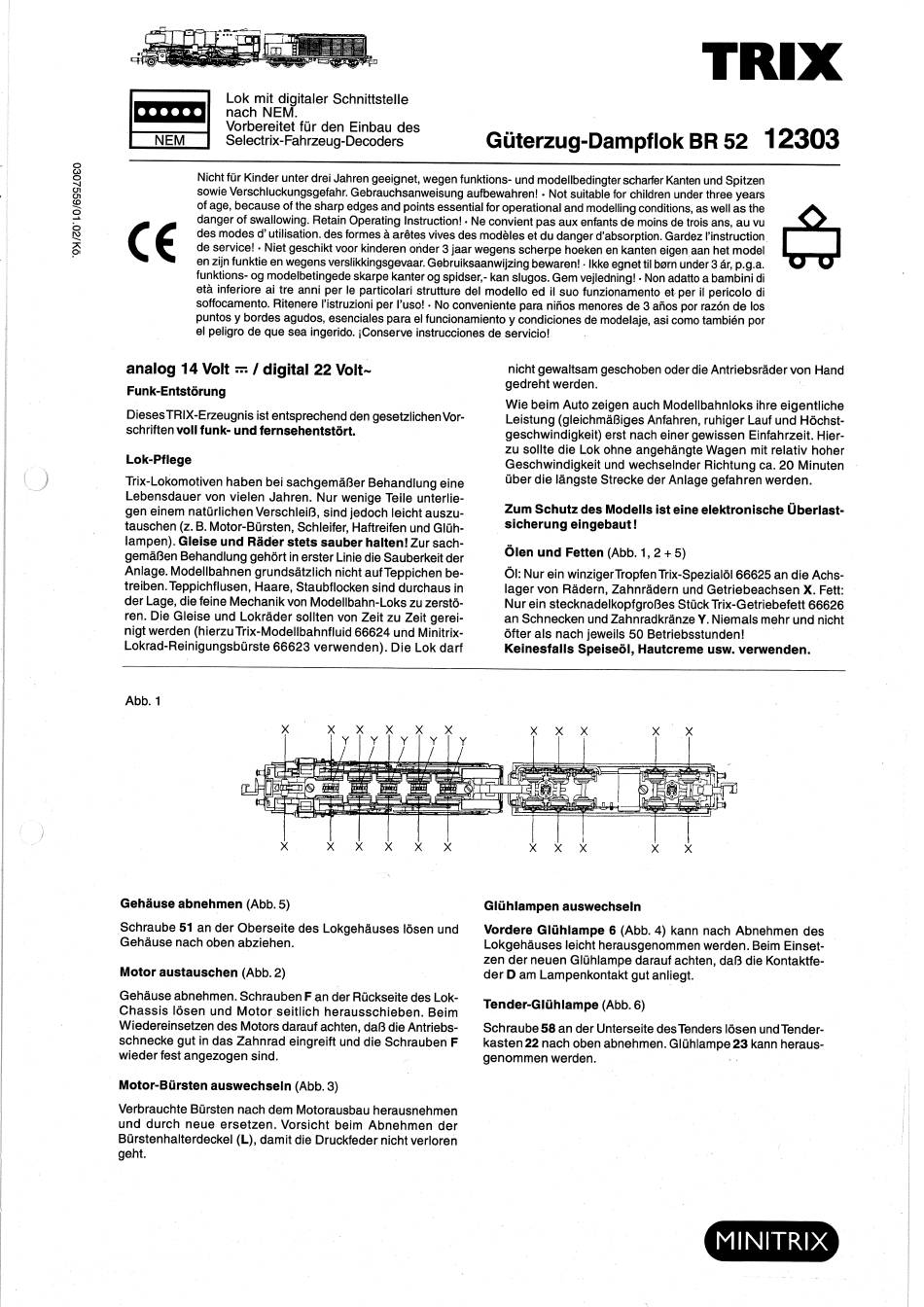

Trix 52 Kurzanleitung

Lok mit digitaler Schnittstelle
nach NEM.
Vorbereitet
Selectrix-Fahrzeug-Decoders
NEM
Nichtfür KinderunterdreiJahren geeignet, w egen funktions- u ndmodellbedingter scharfer Kanten undSpitzen
sowieVerschluckungsgefahr. Gebrauchsanweisung aufbewahren!• Not suitablefor childrenunderthreeyears
of age,because of thesharpedges andpointsessential foroperational andmodelling conditions, aswellas the
dangerof swallowing.RetainOperatingInstruction!• Ne convientpas aux enfantsde moinsdetrois ans,au vu
desmodes d' utilisation. desformes åarétesvivesdesmodöles et dudanger d'absorption. Gardez l'instruction
deservice!• Nietgeschikt v oorkinderen onder3 jaarwegensscherpehoeken enkanten eigenaanhetmodel
enzijnfunktie enwegens verslikkingsgevaar.
funktions- o gmodelbetingede skarpekanter ogspidser,- k anslugos. G emvejledning! •Nonadatto a bambini d i
etå inferioreai tre anniper Ie particolari s trutturedel modelloed il suo funzionamento e tper il pericolodi
soffocamento. Ritenere l'istruzioni perl'uso!• Noconveniente p araniöosmenores de3 ahosporrazonde los
puntosy bordesagudos,esencialespara eIfuncionamiento y condicionesde modelaje,asi comotambiénpor
el peligro de que sea ingerido. iConserve instrucciones de servicio!
analog 14 Volt / digital 22 Volt-
Funk-Entstörung
DiesesTRIX-Erzeugnis ist entsprechend dengesetzlichenVor-
schriften voll funk- und femsehentstört.
Lok-Pflege
Trix-Lokomotiven haben bei sachgemäßerBehandlungeine
Lebensdauer von vielen Jahren. Nur wenige Teile unterlie-
gen einem natürlichen Verschleiß, sind jedoch leicht auszu-
tauschen (z. B. Motor-Bürsten, Schleifer, Haftreifen und Glüh-
lampen). Gleise und Räder stets sauber halten! Zur sach-
gemäßen Behandlung gehört in erster Linie die Sauberkeit der
Anlage.ModellbahnengrundsätzlichnichtaufTeppichenbe-
treiben. Teppichflusen, Haare, Staubflocken
der Lage, die feine Mechanik von Modellbahn-Loks zu zerstö-
ren. Die Gleise und Lokräder sollten von Zeit zu Zeit gerei-
nigt werden (hierzu Trix-ModellbahnfIuid
Lokrad-Reinigungsbürste 66623 verwenden). Die Lok darf
Abb. 1
x
Gehäuse abnehmen (Abb. 5)
Schraube 51 an der Oberseite des Lokgehäuses lösen und
Gehäuse nach oben abziehen.
Motor austauschen (Abb. 2)
Gehäuse abnehmen. Schrauben F an der Rückseite des Lok-
Chassis lösen und Motor seitlich
Wiedereinsetzen des Motors darauf achten, daß die Antriebs-
schnecke gut in das Zahnrad eingreift und die Schrauben F
wieder fest angezogen Sind.
Motor-Bürsten auswechseln (Abb. 3)
Verbrauchte Bürsten nach dem Motorausbau herausnehmen
und durch neue ersetzen. Vorsicht beim Abnehmen
Bürstenhalterdeckel (L), damit die Druckfeder nicht verloren
geht.
für den Einbau des
Gebruiksaanwijzing bewaren! • Ikke egnet t il børn under3är,p.g.a.
Sind durchaus in
66624 und Minitrix-
herausschieben. Beim
der
Güterzug-DampfIokBR52 12303
nicht gewaltsam geschoben Oder die Antriebsräder von Hand
gedreht werden.
Wie beim Auto zeigen auch Modellbahnloks ihre eigentliche
Leistung (gleichmäßiges Anfahren, ruhiger Lauf und Höchst-
geschwindigkeit) erst nach einer gewissen Einfahrzeit. Hier-
zu sollte die Lok ohne angehängte Wagen mit relativ hoher
Geschwindigkeit und wechselnder Richtung ca. 20 Minuten
über die längste Strecke der Anlage gefahren werden.
Zum Schutz des Modells ist eine elektronische
sicherung eingebaut !
Olen und Fetten (Abb.I, 2 + 5)
ÖI:NureinwinzigerTropfen Trix-Spezialöl 66625 andieAchs-
lager von Rädern, Zahnrädern und Getriebeachsen
Nur ein stecknadelkopfgroßes Stück Trix-Getriebefett 66626
an Schnecken und Zahnradkränze
öfter als nach jeweils 50 Betriebsstunden!
Keinesfalls Speiseöl, Hautcreme
x
x
Glühlampen auswechseln
Vordere Glühlampe 6 (Abb. 4) kann nach Abnehmen des
Lokgehäuses leicht herausgenommen werden. Beim Einset-
zen der neuen Glühlampe darauf achten, daB die Kontaktfe-
der D am Lampenkontakt gut anliegt.
Tender-Glühlampe (Abb. 6)
Schraube 58 an der Unterseite desTenders
kasten 22 nach oben abnehmen. Glühlampe 23 kann heraus-
genommen werden.
TRIX
Überlast-
X. Fett:
Y. Niemals mehr und nicht
usw. verwenden.
x
x
lösen undTender-
MINITRIX
