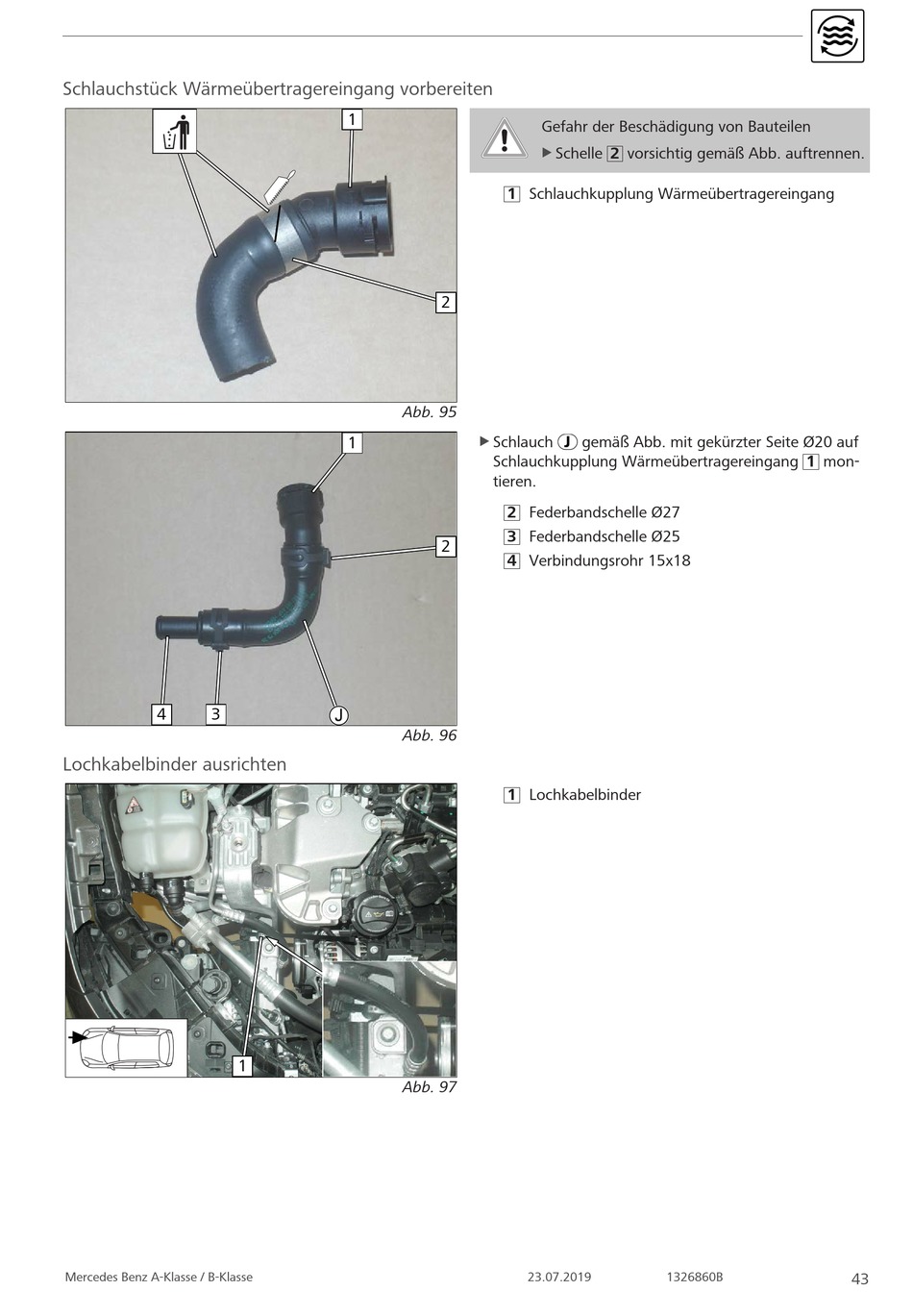

Webasto Thermo Top Evo Einbaudokumentation Seite 43

Schlauchstück Wärmeübertragereingang vorbereiten
4 3
Lochkabelbinder ausrichten
Mercedes Benz A-Klasse / B-Klasse
1
Abb. 95
1
J
Abb. 96
1
Abb. 97
Gefahr der Beschädigung von Bauteilen
Schelle 2 vorsichtig gemäß Abb. auftrennen.
u
1 Schlauchkupplung Wärmeübertragereingang
2
u Schlauch gemäß Abb. mit gekürzter Seite Ø20 auf
Schlauchkupplung Wärmeübertragereingang 1 mon-
tieren.
2 Federbandschelle Ø27
3 Federbandschelle Ø25
2
4 Verbindungsrohr 15x18
1 Lochkabelbinder
23.07.2019 1326860B
43
