Webasto Thermo Top Evo Einbaudokumentation Seite 30

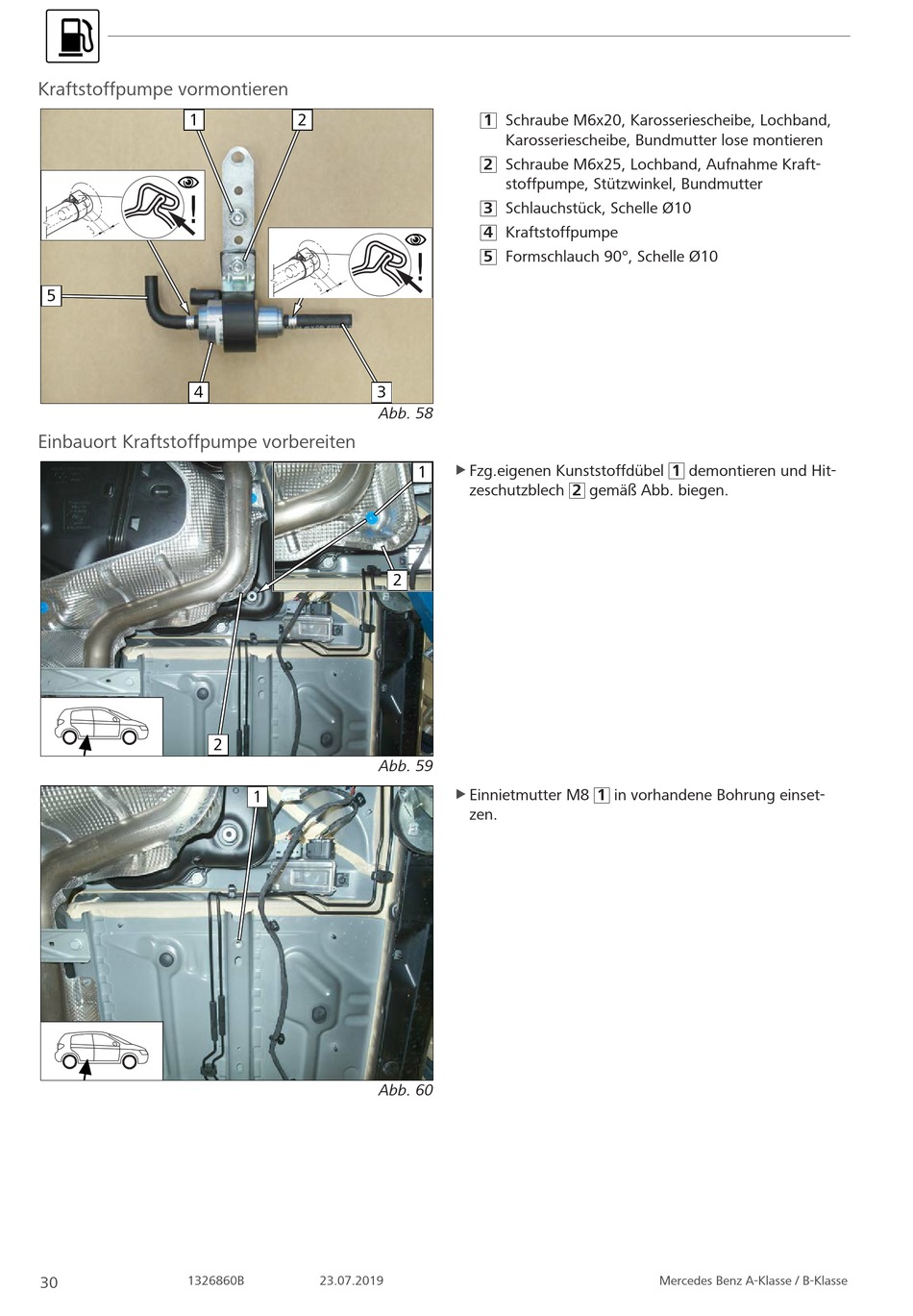

Kraftstoffpumpe vormontieren
1
!
5
4
Einbauort Kraftstoffpumpe vorbereiten
1326860B
30
2
3
Abb. 58
2
Abb. 59
1
Abb. 60
23.07.2019
1 Schraube M6x20, Karosseriescheibe, Lochband,
Karosseriescheibe, Bundmutter lose montieren
2 Schraube M6x25, Lochband, Aufnahme Kraft-
stoffpumpe, Stützwinkel, Bundmutter
3 Schlauchstück, Schelle Ø10
4 Kraftstoffpumpe
5 Formschlauch 90°, Schelle Ø10
!
u Fzg.eigenen Kunststoffdübel 1 demontieren und Hit-
1
zeschutzblech 2 gemäß Abb. biegen.
2
Einnietmutter M8 1 in vorhandene Bohrung einset-
u
zen.
Mercedes Benz A-Klasse / B-Klasse
