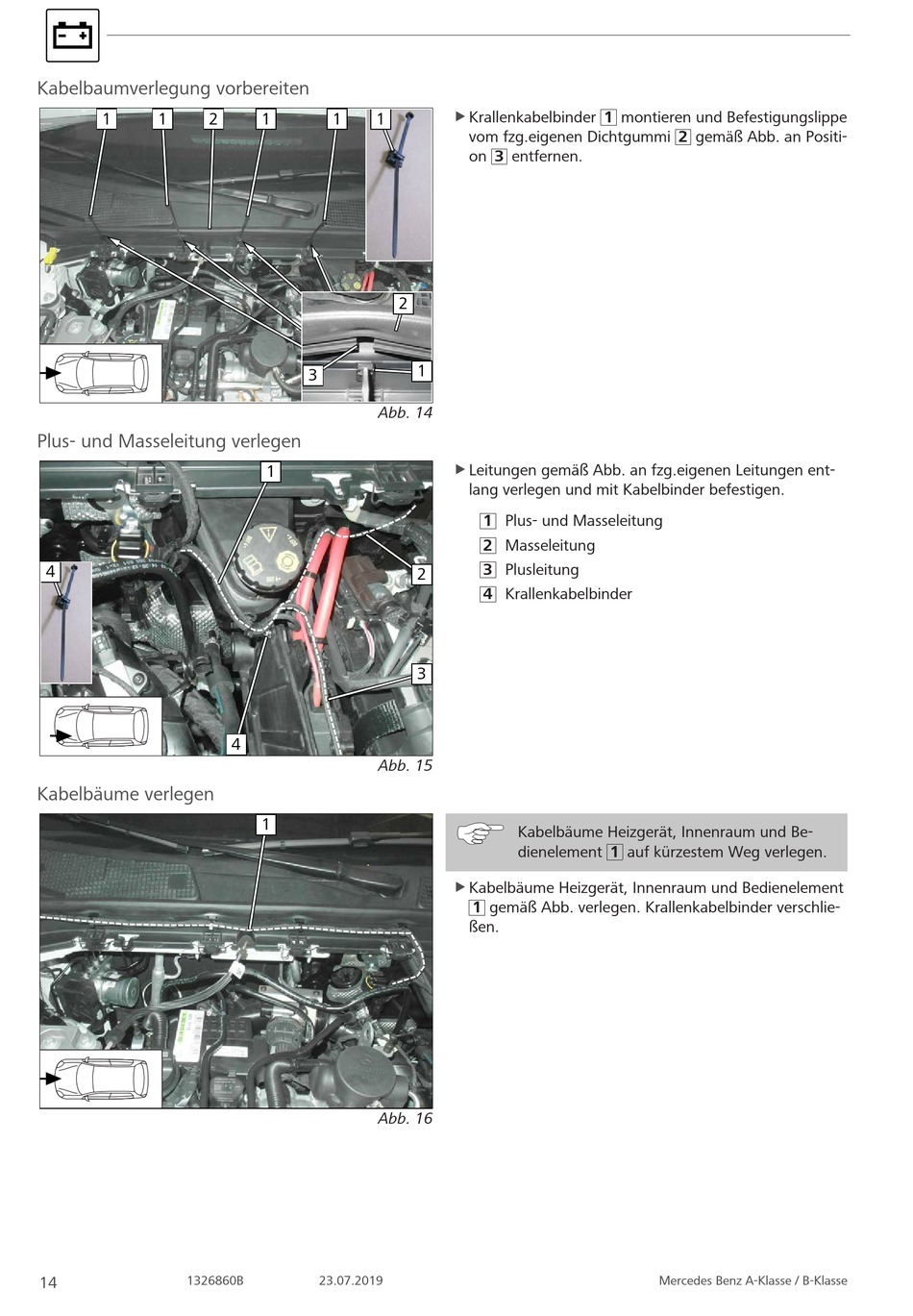

Kabelbaumverlegung vorbereiten
1 1 2
Plus- und Masseleitung verlegen
4
Kabelbäume verlegen
1326860B
14
1 1 1
2
3
Abb. 14
1
4
Abb. 15
1
Abb. 16
23.07.2019
Krallenkabelbinder 1 montieren und Befestigungslippe
u
vom fzg.eigenen Dichtgummi 2 gemäß Abb. an Positi-
on 3 entfernen.
1
u Leitungen gemäß Abb. an fzg.eigenen Leitungen ent-
lang verlegen und mit Kabelbinder befestigen.
1 Plus- und Masseleitung
2 Masseleitung
3 Plusleitung
2
4 Krallenkabelbinder
3
Kabelbäume Heizgerät, Innenraum und Be-
dienelement 1 auf kürzestem Weg verlegen.
Kabelbäume Heizgerät, Innenraum und Bedienelement
u
1 gemäß Abb. verlegen. Krallenkabelbinder verschlie-
ßen.
Mercedes Benz A-Klasse / B-Klasse
