Webasto Thermo Top Evo Einbaudokumentation Seite 7

Renault Scenic / Grand Scenic / Megane
Elektrik
Plus- und Masseleitung
1 Plusleitung an Plus-Stützpunkt
2 Masseleitung an Batterie- Minuspol
1
Sicherungshalter Motorraum Megane
1 Schraube M6x20, Karosseriescheibe,
Bundmutter
2 Lochband
3 Sicherungen F1 und F2
Ident.-Nr.: 1316460C
2
4
1 2
6
3
Stand: 22.03.2013
Kabelbaumdurchführung
1 Gummitülle
2 Kabelbäume Gebläseansteuerung,
Bedienelement
Kabelbaum Dosierpumpe erst später
zusammen mit Brennstoffleitung ent-
lang der fzg.eigenen Kraftstofflei-
tungen am Unterboden verlegen
Sicherungshalter Motorraum Scenic
1 Fzg.eigener Stehbolzen, Bundmutter
2 Lochband
3 Sicherungen F1 und F2
1
2
5
1 2
7
3
© Webasto Thermo & Comfort SE

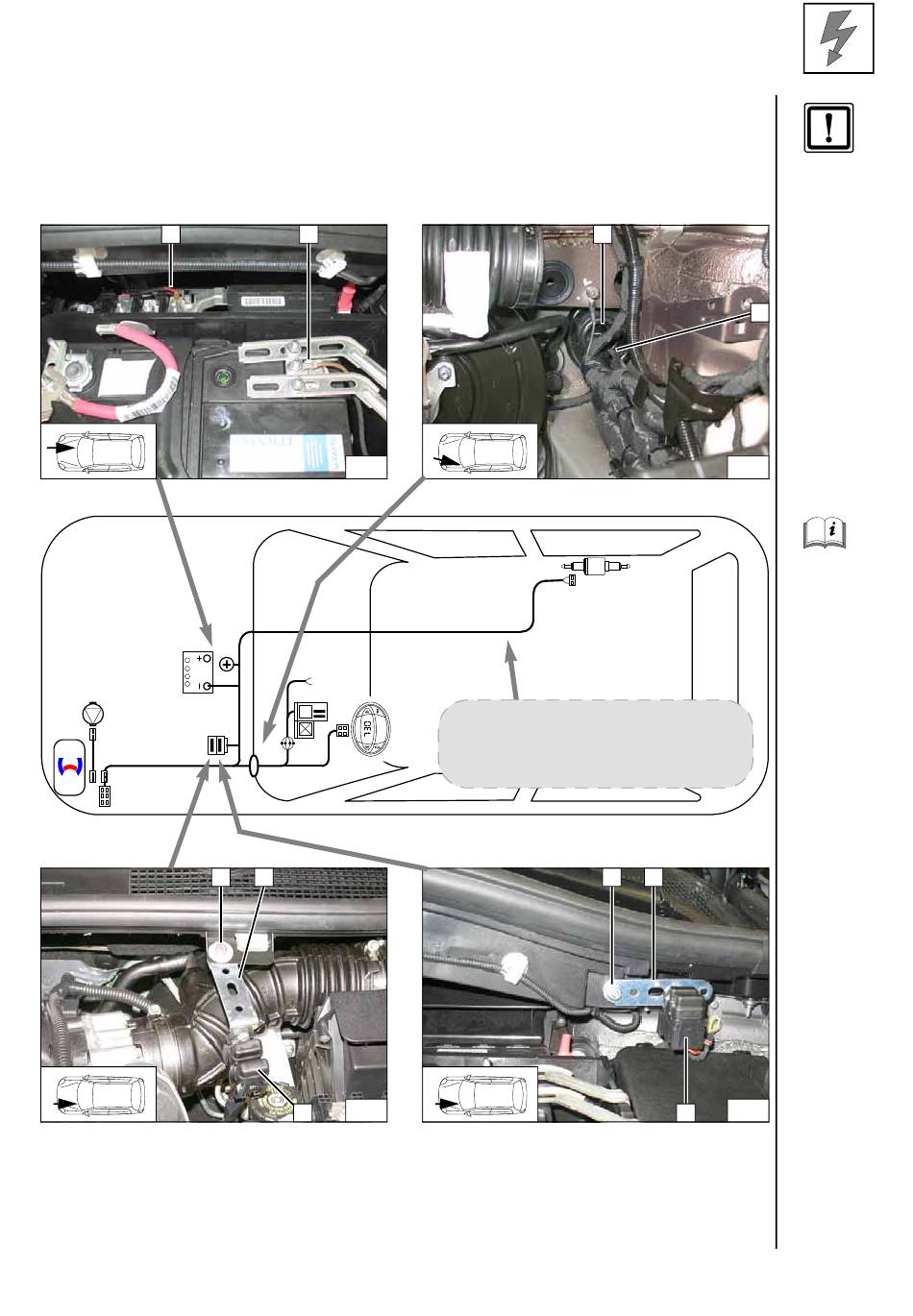

Schema
Kabel-
baumver-
legung
7
