Webasto Thermo Top Evo Einbaudokumentation Seite 12

Renault Scenic / Grand Scenic / Megane
1
65
3
38
15
1
Ident.-Nr.: 1316460C
1
2
17
1
90°
1 2
3
18
4 4
125
19
1
Stand: 22.03.2013

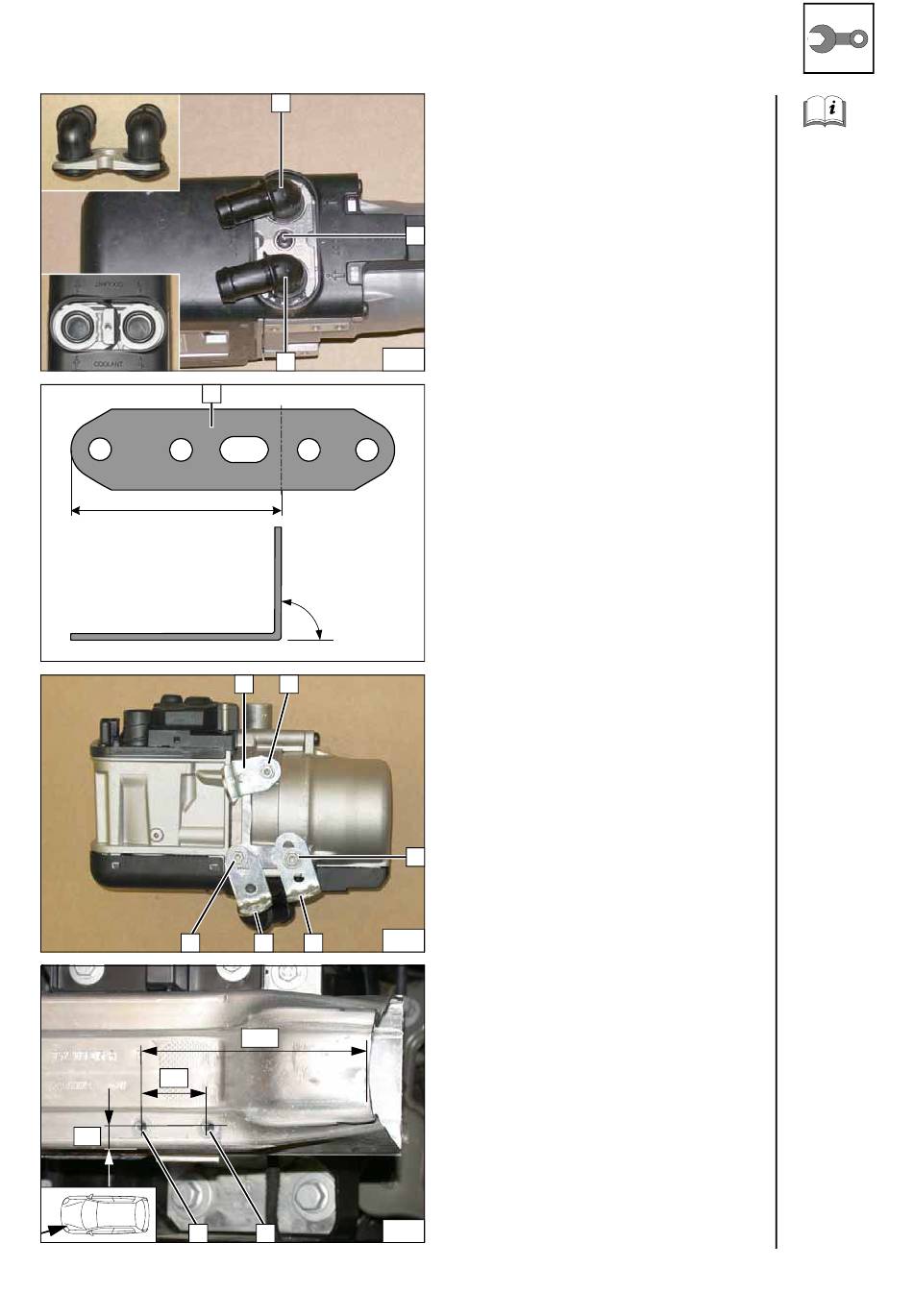

Heizgerät vorbereiten
1 Wasserstutzen, Dichtring [je 2x]
2 Selbstfurchende Schraube 5x15, Halte-
platte Wasserstutzen
1 Lochband
1 Abgewinkeltes Lochband lose montieren
2 Selbstfurchende Schraube 5x13
3 Selbstfurchende Schraube 5x13, Karos-
seriescheibe [je 2x]
4 Winkel [2x]
Einbauort vorbereiten
Scenic
1 Bohrung Ø 9,1; Einnietmutter einziehen
(je 2x]
Wasser-
stutzen
montieren
Lochband
abwinkeln
Heizgerät
vorbereiten
Einnietmut-
ter ein-
ziehen
© Webasto Thermo & Comfort SE 12
