Webasto Thermo Top Evo Einbaudokumentation Seite 14

Renault Scenic / Grand Scenic / Megane
1
a
1
2
1
Ident.-Nr.: 1316460C
1
24
1
X
25
1
26
Stand: 22.03.2013

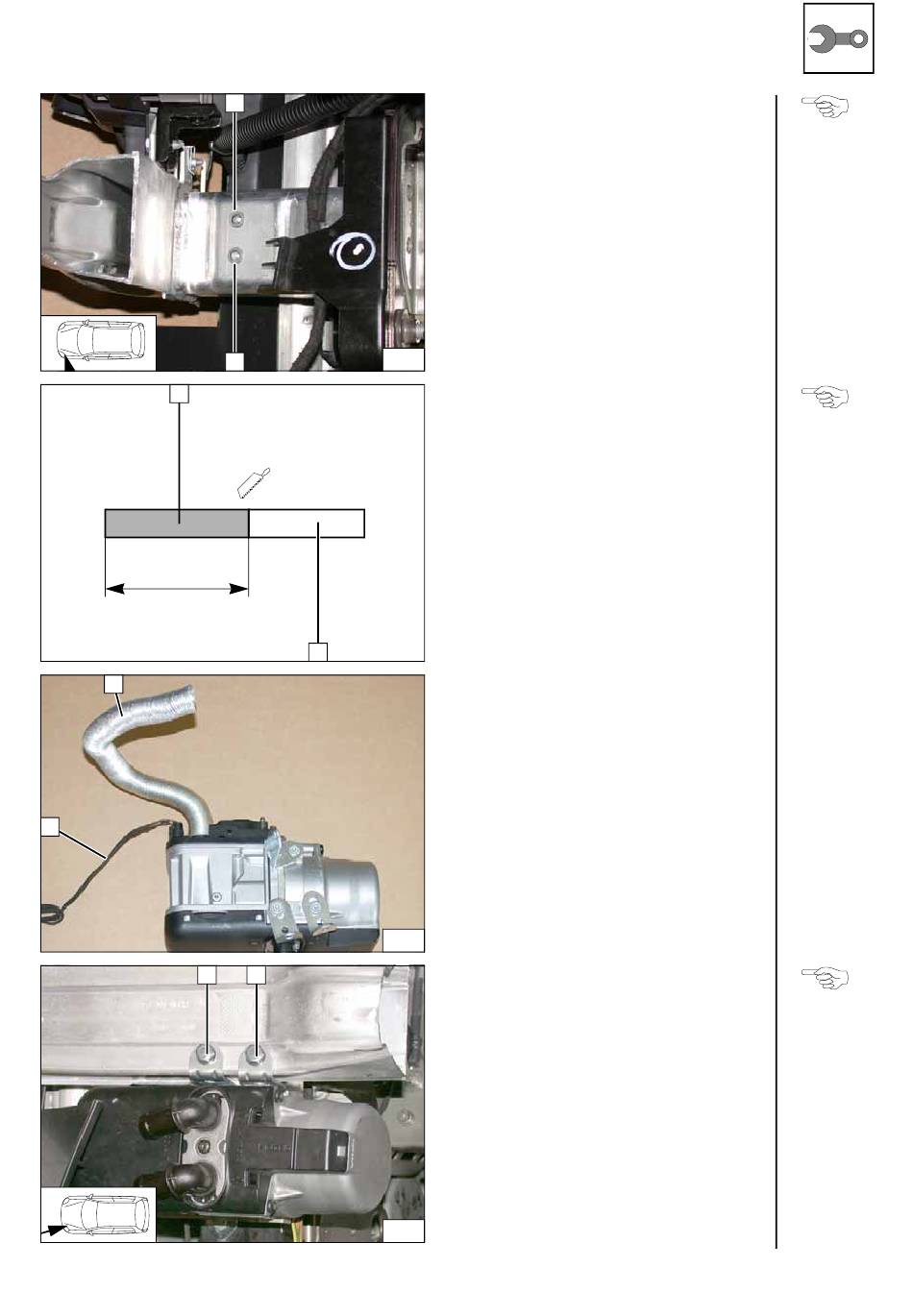

Abb. zeigt Scenic! Heizgerät ausbauen!
1 Bohrung Ø 9,1; Einnietmutter einziehen
[je 2x]
Abschnitt X entsorgen.
1 Brennluftleitung
a = 320
1 Brennluftleitung
2 Kabelbaum Umwälzpumpe montieren
Heizgerät einbauen
Abb. zeigt Scenic!
1 Schraube M6x20, Federring [je 2x]
Einnietmut-
ter ein-
ziehen
Brennluft-
leitung
ablängen
Heizgerät
vorbereiten
Heizgerät
montieren
