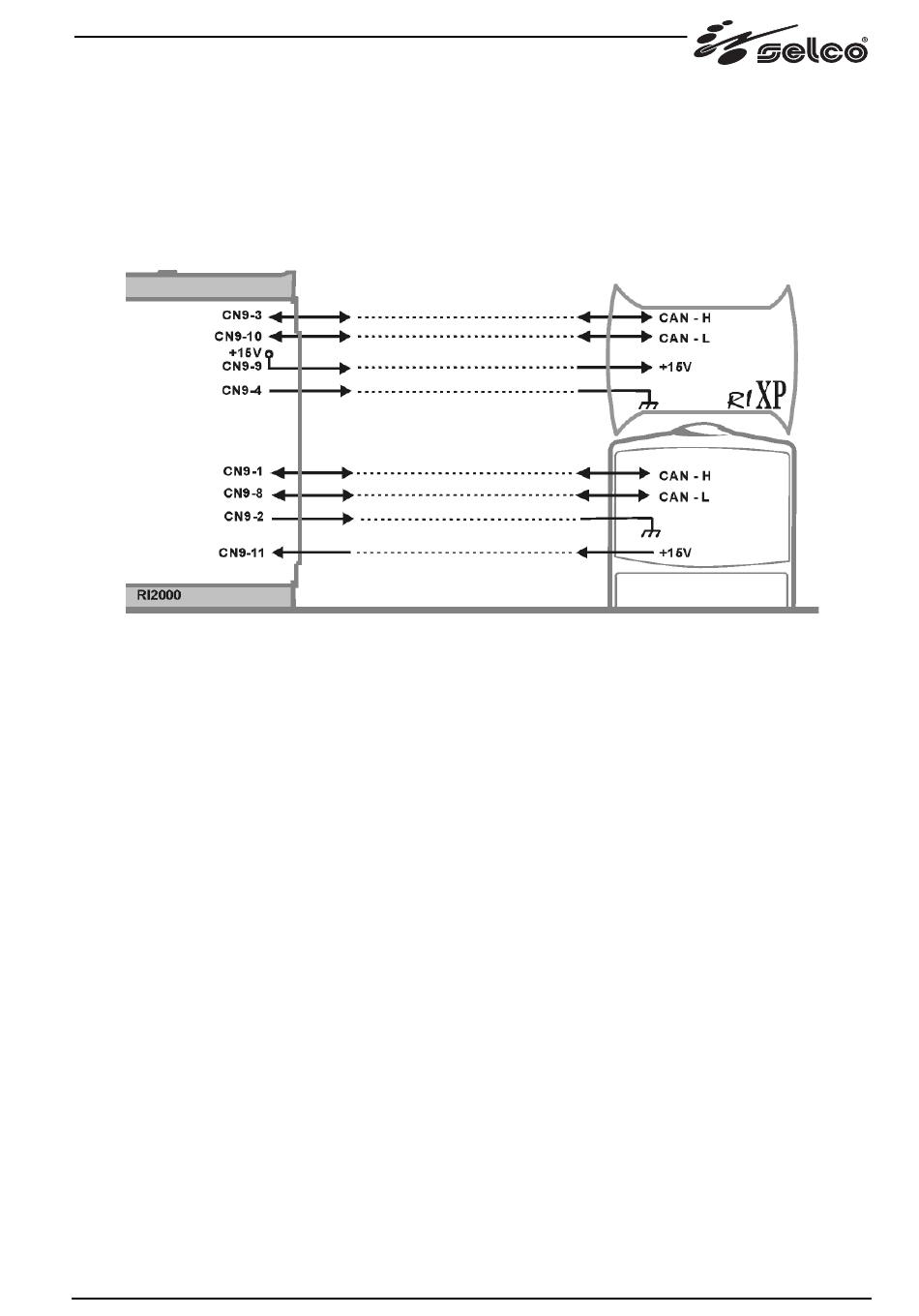

3.3 Comunicación con generador mediante CAN BUS (conector CN9)
CN9-1 Hilo Blanco
CN9-2 Hilo Negro
CN9-3
CN9-4
CN9-8 Hilo Azul
CN9-9 Hilo Rojo
CN9-10
CN9-11
Señal CAN-H
Contacto de masa
Señal CAN-H
Contacto de masa
Señal CAN-L
Conecte a una tensión continua de +15V
Señal CAN-L
Conecte a una tensión continua de +15V
103
