Produktbeschreibung
Der ORX 1310-00 ist ein optischer 4-fach Upstream Empfänger für
Lichtwellensignale mit 1310 nm. Er wandelt die optischen Signale in HF mit
einem Ausgangsfrequenzbereich von 5 ... 204 MHz um.
Lieferumfang
1 × Optischer CATV-Sender ORX 1310-00
2 × Anschlusskabel 230 V
1 × Quickstart-Anleitung
1 × Sicherheitshinweise
Hinweis: Sie finden die vollständige Betriebsanleitung zum Download indem
Sie auf www.axing.com im Suchfeld den Artikel eingeben.
Montage und Anschluss
Vor Montage und Anschluss Netzstecker ziehen!
Potentialausgleich
Gerät gemäß EN 60728-11 am Potentialausgleich anschließen.
Verwenden Sie den Potentialausgleichsanschluss am Gerät.
Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
z. B. QEW-Erdungswinkel an den Eingängen des Geräts verwenden.
Montage im 19"-Rack
Es muss mindestens ein Freiraum von 5 cm vor und hinter dem Gerät gegeben
sein.
Schieben Sie das Gerät in das 19" Rack.
Schrauben Sie das Gerät mit vier Schrauben fest.
HF-Anschluss
Alle nicht belegten koaxialen Anschlüsse abschließen.
Hochgeschirmte Koaxialkabel mit F- Anschlusssteckern verwenden.
Passende Kabel, Stecker und Abschlusswiderstände finden Sie unter
www.axing.com.
Optischer Anschluss
Die Eingangsleistung des Empfängers darf 0 dBm nicht überschreiten.
Sonst kann die Fotodiode beschädigt werden.
Der Empfänger verfügt über optische SC-APC-Anschlüsse.
Z. B. AXING-Kabel OAK xx-03 verwenden, um Verbindungen zu anderen
Komponenten herzustellen.
Den optischen Pegel des Signals mit einem optischen Messgerät prüfen,
bevor Sie es anschließen.
Ggf. optische Dämpfungsglieder (OZU 3-xx) verwenden, um den Pegel
anzupassen.
Spannungsversorgung
Schließen sie beide Netzteile mit den beiliegenden Kabeln an je einer
Steckdose an.
Seite 2 von 2 | AXING-QA_ORX-1310-00.pdf | 2024-01-25

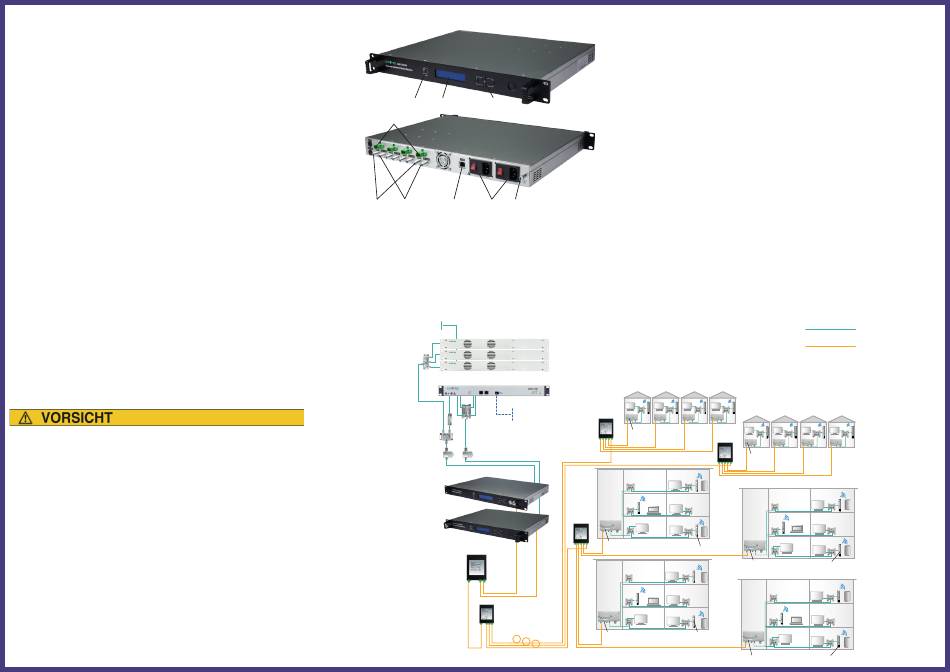

Anzeigeelemente und Anschlüsse:
1
2
3
4
5
6
7
8
1 = Status-LEDs
7 = Ethernet-Schnittstelle (RJ45)
2 = Display
8 = Netzanschlüsse, Ein/Aus-Schalter,
3 = Bedientasten
Sicherungen
4 = Optische Eingänge (SC/APC)
9 = Potentialausgleichsanschluss
5 = Ausgangs Messbuchsen
(F-Buchse)
6 = HF-Ausgänge (F-Buchse)
DVB-S
BVE 3-01P
BZU 91-10
BVE 4-02P
BVE 2-01P
TZU 4-01
TZU 4-01
OTX 1550-10
ORX 1310-00
OMX 1513-01
OVE 3-03
Konfiguration
Die Konfiguration der Geräte erfolgt über eine grafische
Benutzeroberfläche. Für den Zugriff auf die Benutzeroberfläche benötigen
sie einen handelsüblichen PC/Laptop inklusive Netzwerkschnittstelle,
handelsüblichem Netzwerkkabel und die aktuelle Version eines
Webbrowsers.
Zugriff auf die Konfigurationsoberfläche:
Schließen Sie den PC am RJ-45-Ethernet-Anschluss an
Werks-IP-Adresse:
Subnetz-Maske:
Die Konfigurationsoberfläche ist mit einem Kennwort geschützt.
Geben Sie den Default-User admin das Default-Passwort Ramsen8262
ein (ändern Sie das Passwort nach der ersten Inbetriebnahme).
9
3 x MK 16-00I
CMTS 1-00N/CMTS 2-00
TV
TV
TV
TCP/IP
OVE 4-03
ONX 1550-01
TV
TV
OVE 4-03
TV
TV
ONX 1550-01
TV
TV
TV
TV
ONX 1550-01
Koax
Coax
Glasfaser
Fibre
TV
TV
TV
TV
TV
OVE 4-03
ONX 1550-01
TV
TV
Cable modem
TV
TV
ONX 1550-01
Cable modem
TV
TV
Cable modem
TV
TV
Cable modem
ONX 1550-01
192.168.0.152
255.255.255.0
