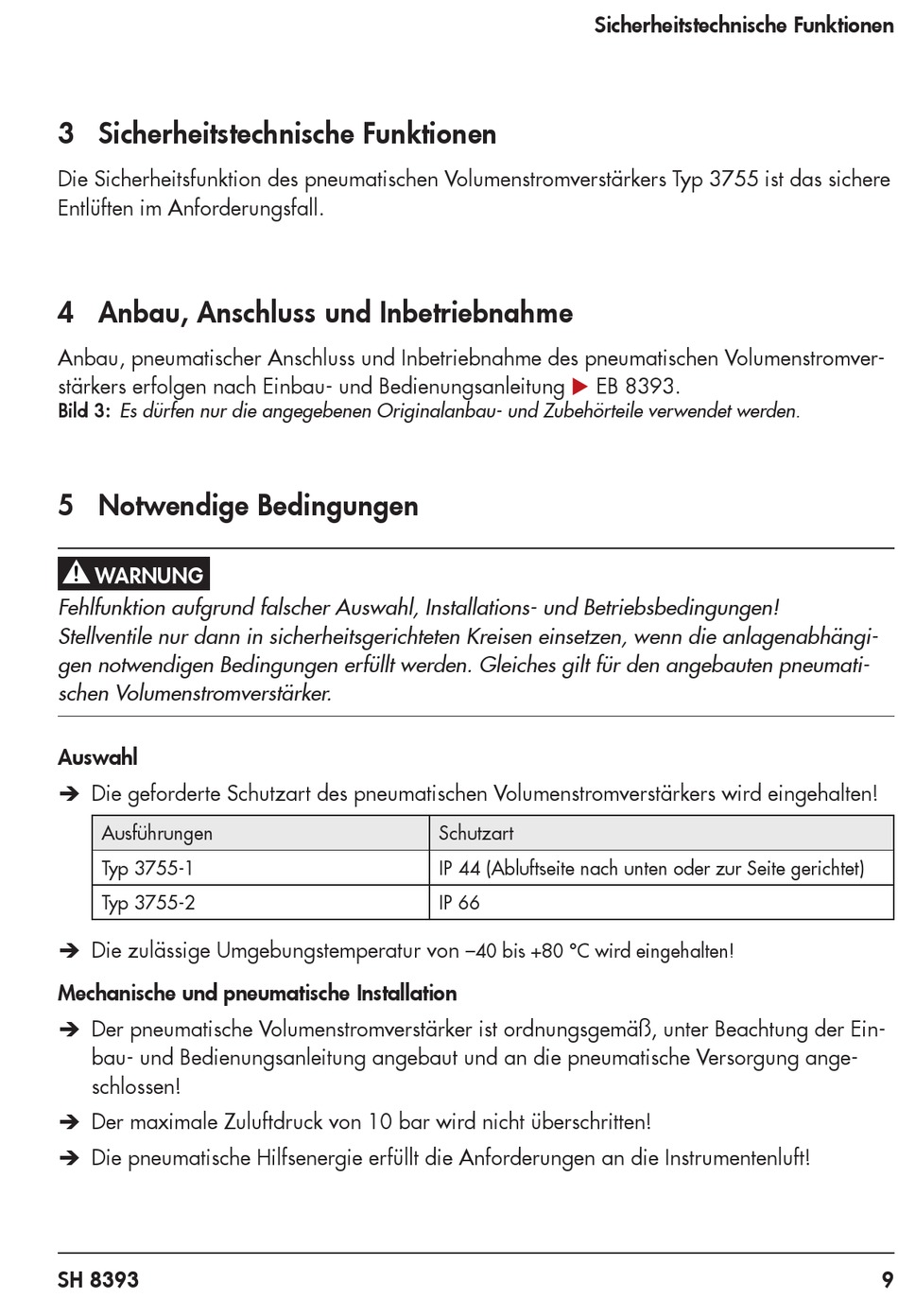

3 Sicherheitstechnische Funktionen
Die Sicherheitsfunktion des pneumatischen Volumenstromverstärkers Typ 3755 ist das sichere
Entlüften im Anforderungsfall.
4 Anbau, Anschluss und Inbetriebnahme
Anbau, pneumatischer Anschluss und Inbetriebnahme des pneumatischen Volumenstromver-
stärkers erfolgen nach Einbau- und Bedienungsanleitung u EB 8393.
Bild 3: Es dürfen nur die angegebenen Originalanbau- und Zubehörteile verwendet werden.
5 Notwendige Bedingungen
WARNUNG
!
Fehlfunktion aufgrund falscher Auswahl, Installations- und Betriebsbedingungen!
Stellventile nur dann in sicherheitsgerichteten Kreisen einsetzen, wenn die anlagenabhängi-
gen notwendigen Bedingungen erfüllt werden. Gleiches gilt für den angebauten pneumati-
schen Volumenstromverstärker.
Auswahl
Î Die geforderte Schutzart des pneumatischen Volumenstromverstärkers wird eingehalten!
Ausführungen
Typ 3755-1
Typ 3755-2
Î Die zulässige Umgebungstemperatur von
Mechanische und pneumatische Installation
Î Der pneumatische Volumenstromverstärker ist ordnungsgemäß, unter Beachtung der Ein-
bau- und Bedienungsanleitung angebaut und an die pneumatische Versorgung ange-
schlossen!
Î Der maximale Zuluftdruck von 10 bar wird nicht überschritten!
Î Die pneumatische Hilfsenergie erfüllt die Anforderungen an die Instrumentenluft!
SH 8393
Sicherheitstechnische Funktionen
Schutzart
IP 44 (Abluftseite nach unten oder zur Seite gerichtet)
IP 66
–40 bis +80 °C wird eingehalten!
9
