5.2.4 Einstellung des Pumpenläufers
Bei Pumpen, die werkseitig mit einem E-Mo-
tor versehen sind, entfällt die Läufereinstel-
lung.
Für Antrieb von IN-Pumpen sind nur E-Motoren
zu verwenden, die ein Festlager haben und in
ihrer Lagerung von der B-Seite zur A-Seite axial
nicht verschiebbar sind.
Die Zylinderschrauben der Kupplungsschalen
lösen und den Motor auf das Druckgehäuse set-
zen und verschrauben. Zylinderschrauben der
Kupplungsschalen von Hand leicht anziehen,
5 Aufstellung und Einbau

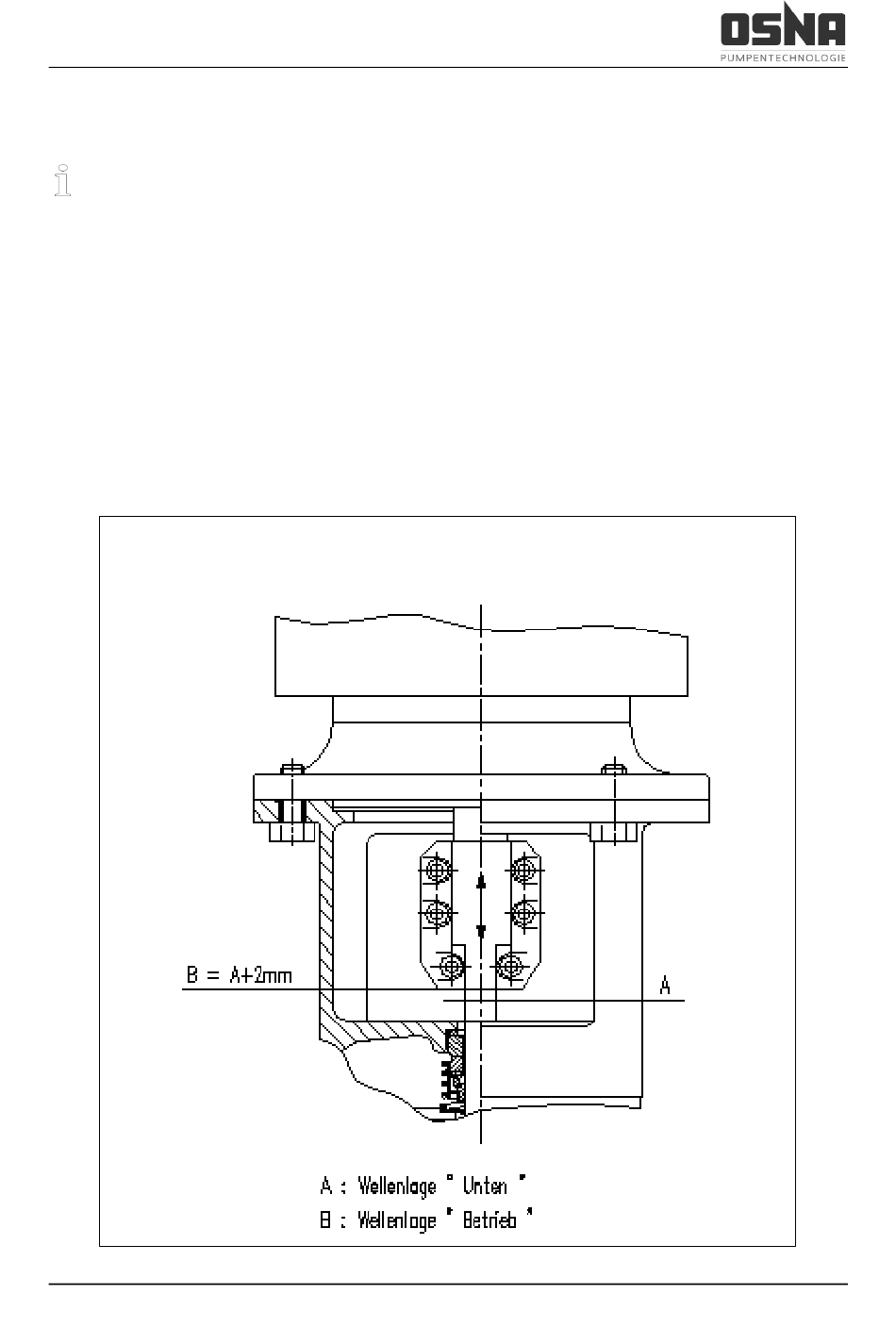

Abbildung 7: Einstellung des Pumpenläufers
Inline-Kreiselpumpe IN-VB/IN-VC
dabei muss der Spalt zwischen den Kupplungs-
schalen gleich groß sein.
Der Pumpenläufer hat ein axiales Spiel von ca.
4 mm. Der Pumpenläufer muss vor dem end-
gültigen Festziehen der Kupplungsschrauben
ca. 2 mm angehoben werden. Jetzt befinden
sich die Laufräder in der Leitradkanalmitte (→
Abbildung 7, S. 19).
Die Zylinderschrauben gleichmäßig über Kreuz
mit einem Drehmomentschlüssel anziehen.
Drehmoment: M 6
M 8
M10 :
: 16 Nm
: 22 Nm (Alumin.)
30 Nm (Stahl)
70 Nm
