組立ガイド & 取扱説明書

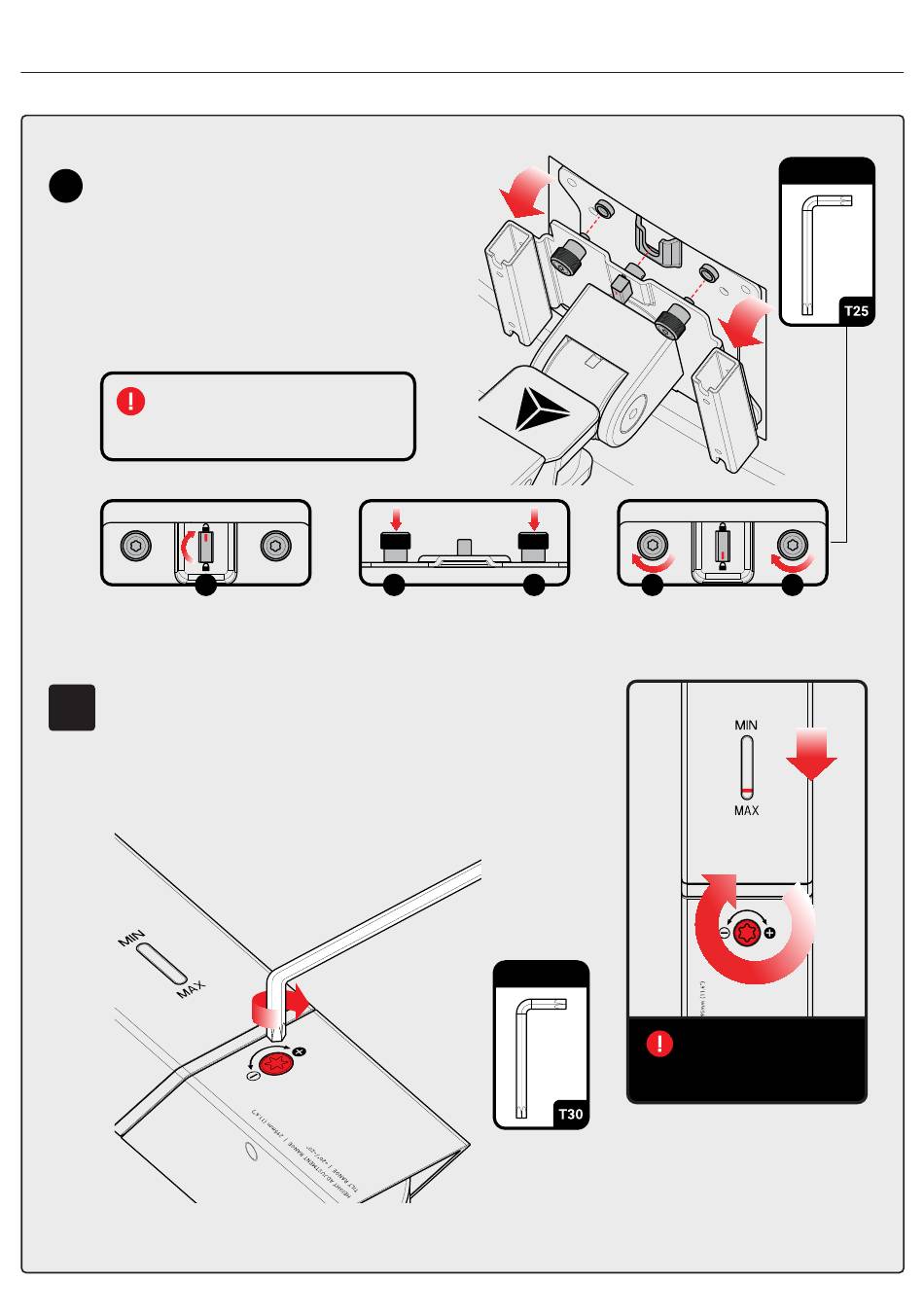

VESAブラケッ トにフ ックを確実に引っ掛けた場合、
B
ディ スプレイを完全にVESAマウン トに取り付けて
固定用ネジとネジ穴を合わせられます。
VESAブラケッ トをVESAマウン トに取り付けた後、
ツマミロック(1)をロック位置まで回し、
固定用ネジ(2)を手で締付けて ください。
最後に固定用ネジ(3)を時計回りに添付の六角
ドライバービッ ト (M3)で強く締めてディ スプレイを
完全に固定します。
ディ スプレイの位置が固定された後、
必ず 「ディ スプレイの取り外し方法」
の手順に従って行って ください。
アーム （上部） のウェイ トゲージネジを時計回りに回して張力を上げて
03
ください。 ネジの上にあるインジケーターで張力の強度を確認できます。
ディ スプレイが沈まなくなる程度まで、 六角レンチで調整して ください。
張力の調整が完了した後に、 梱包箱を取り外して ください。
7
背面図
1
上面図
2
2
六角レンチ
六角レンチ
背面図
3
3
※取り付けの際は、 ネジ
を締め込み過ぎないよう
注意して ください。
