MONTAGEANLEITUNG UND BENUTZERHANDBUCH

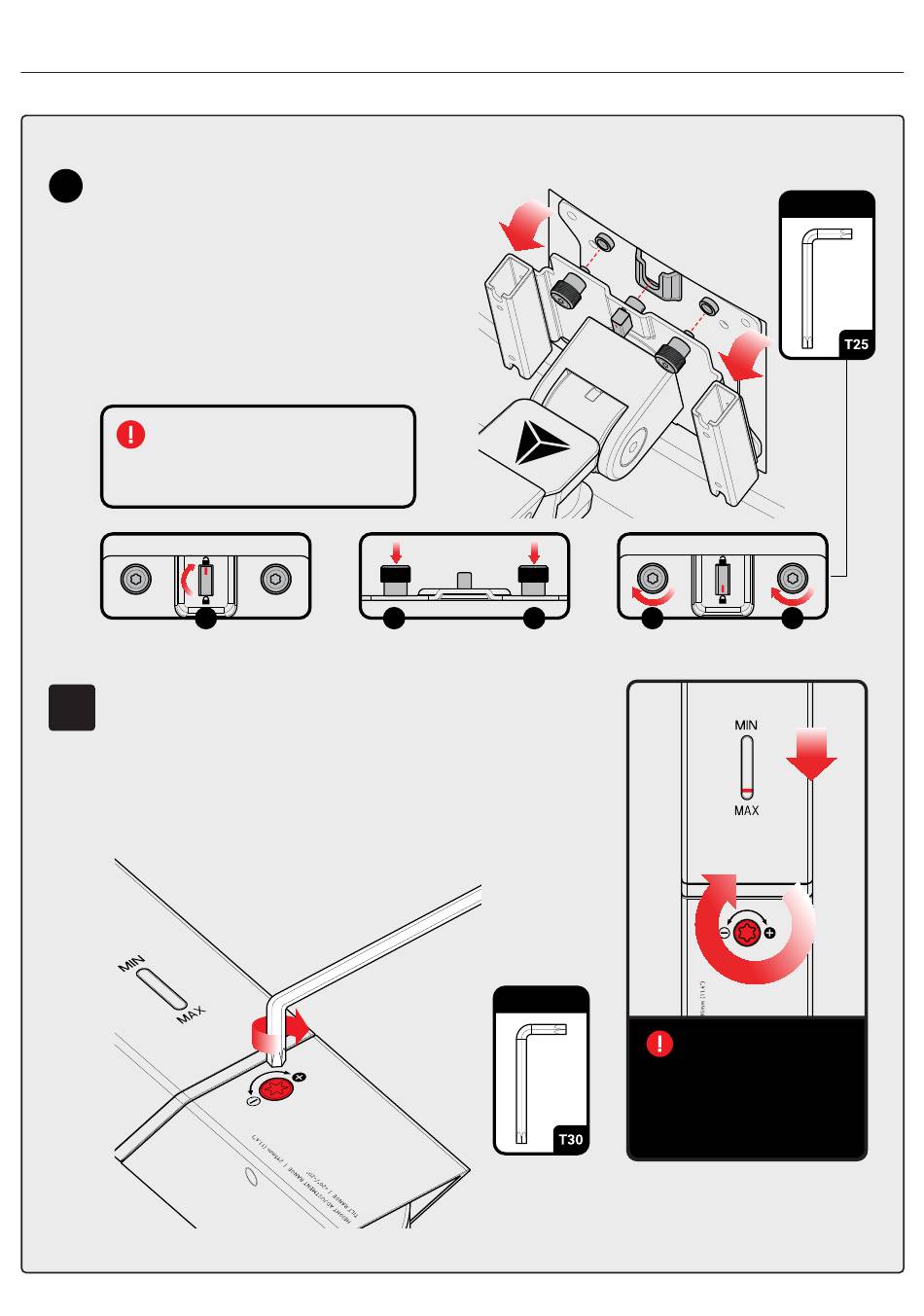

Sobald die Haken eingerastet sind, sollten Sie Ihren
B
Monitor nach hinten schwenken können, sodass die
Verriegelungen ausgerichtet sind. Sobald die
VESA-Platte und die Halterung bündig sind, drehen
Sie den Verriegelungsknopf (1) in die verriegelte
Position und drücken Sie die Sicherungsschrauben
(2) jeweils nach unten und befestigen Sie sie von
Hand. Ziehen Sie die Sicherungsschrauben mit den
mitgelieferten Werkzeugen im Uhrzeigersinn
vollständig fest (3), um Ihren Monitor vollständig
zu sichern.
Sobald Ihr Monitor befestigt ist,
demontieren Sie ihn nicht mehr, ohne
die mitgelieferten
Demontageanweisungen zu befolgen.
Rückansicht
Ziehen Sie die Gewichtseinstellschraube oben am oberen Arm an, indem
03
Sie sie im Uhrzeigersinn drehen.
Sie können die Spannung anhand der Anzeige oberhalb der
Schraube überprüfen.
Sobald die Spannung fest genug für das Gewicht Ihres Monitors ist,
sollten Sie Ihren Monitor anheben können, ohne dass er heruntersinkt.
Entfernen Sie den Verpackungskarton, sobald Ihr Monitor ohne
Unterstützung vollständig angehoben ist.
7
1
Draufsicht
2 2
INBUSSCHLÜSSEL
INBUSSCHLÜSSEL
Rückansicht
3 3
Stellen Sie sicher, dass
Sie die
Gewichtseinstellschraube
nicht über die
Maximalmarkierung
hinaus anziehen.
