GUIDA AL MONTAGGIO & MANUALE UTENTE

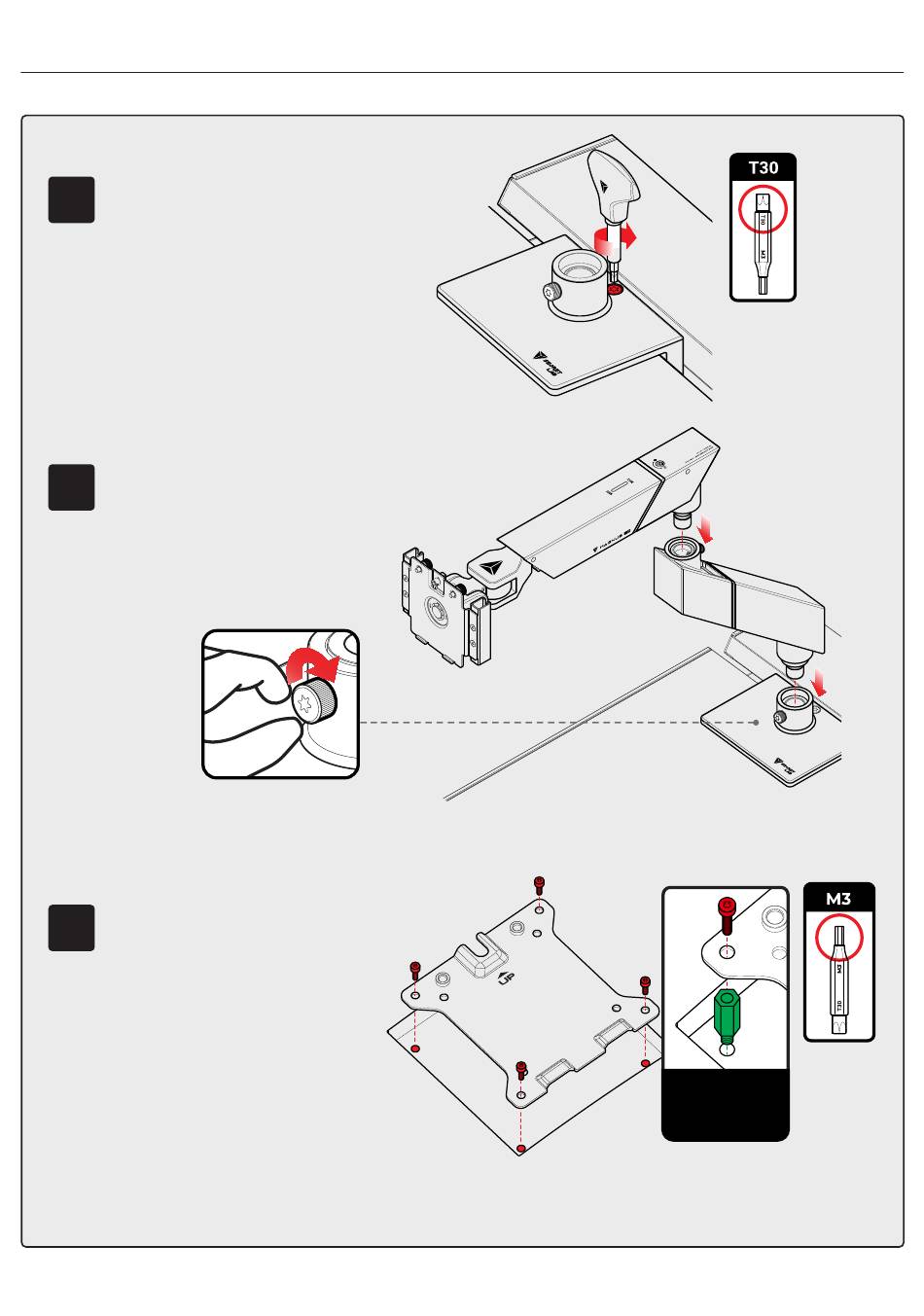

Accertarsi che il morsetto sia a filo con
03
il bordo della scrivania e avvitare in
senso orario la vite superiore per
stringerla e fissare il morsetto.
Nota: Assicurarsi di non stringere
troppo la vite superiore.
Inserire la Staffa Inferiore nel
04
Supporto a Morsetto e la Staffa
Superiore nella Staffa Inferiore.
Girare in senso orario le viti zigrinate
già posizionate per fissare in
sicurezza le staffe.
Posizionare la Piastra VESA sui fori di
05
montaggio del monitor e fissare la
piastra usando le viti VESA. Se la
posizione del VESA del monitor è
incassata, raccomandiamo di utilizzare i
distanziatori per vite forniti per
spostare in avanti la piastra VESA.
Nota: La Piastra VESA ha gli schemi di
foratura da 75 mm e 100 mm. Scegliere
la posizione dei fori adatta al monitor
in questione.
5
UTILIZZO DEI
DISTANZIATORI
PER VITI
