Versorgungsanschlüsse herstellen
6.3.1

Versorgungsspannung

Der elektrische Anschluss darf nur von einem Fachmann ausgeführt
werden. Beachten Sie die auf dem Typenschild angegebene Nenn-
spannung bzw. Frequenz.
Die 3-Phasen-Versorgungsspannung darf max. +/- 10 % von der
Nennspannung abweichen.
Die 3-Phasen-Anlage wird mit einem 16 A (MU200-400) oder 32 A
CEE-Stecker ausgeliefert (MU700-1200). Die Anlage darf nur über
diesen 5-poligen Netzstecker an die Stromversorgung angeschlossen
werden. Die bauseitig zu installierende Steckdose muss mit 16 A
(MU200-400) oder 32 A (MU700-1200) Sicherungen (träge) ausge-
stattet sein.
Die Anlage besitzt aufgrund der eingebauten EMV-Filter einen erhöh-
ten Ableitstrom.
Die Sicherung an der Hauselektrik ist zu prüfen.
Falls Sie einen Fehlerstromschutzschalter (FI)
verwenden, wird der FI beim Einstecken des Ste-
ckers wahrscheinlich auslösen, da nicht alle 3
Phasen gleichmäßig starten und ein hoher Ableit-
strom entsteht. Nachdem Sie den Stecker
eingesteckt haben, danach den FI einschalten.
Bauseits muss durch eine Schleifenimpedanzmessung der Nachweis
der Abschaltbedingung der Überstromschutzeinrichtung erbracht
werden.
6.3.2
Kühlwasser
Der Anschluss der Kühlwasserver-
sorgung erfolgt durch 2 Schläuche
mit einem Innendurchmesser von
13 mm (oder 8 mm bis 2018).
Der Wassereingangsdruck muss
mindestens 2,5 bar aufweisen und
darf maximal 5 bar betragen. Der
Wasserrücklauf muss drucklos er-
folgen.
Die Wassereintrittstemperatur muss mindestens 15 °C betragen und
darf 25 °C nicht überschreiten. Zur Vermeidung von Kondensation
empfiehlt sich ein Temperaturbereich von 20 bis 25 °C.
Der Kalkgehalt sollte größer 0,1 (Trinkwasserqualität) aber kleiner 1,5
Millimol Calciumcarbonat betragen (kleiner 6 deutsche Härtegrade).
Ebenso darf das Wasser keine Verunreinigungen enthalten.
MU200 – MU1200
TechDoku_MU200_MU1200_GenF_DE_86070012.doc
Montage

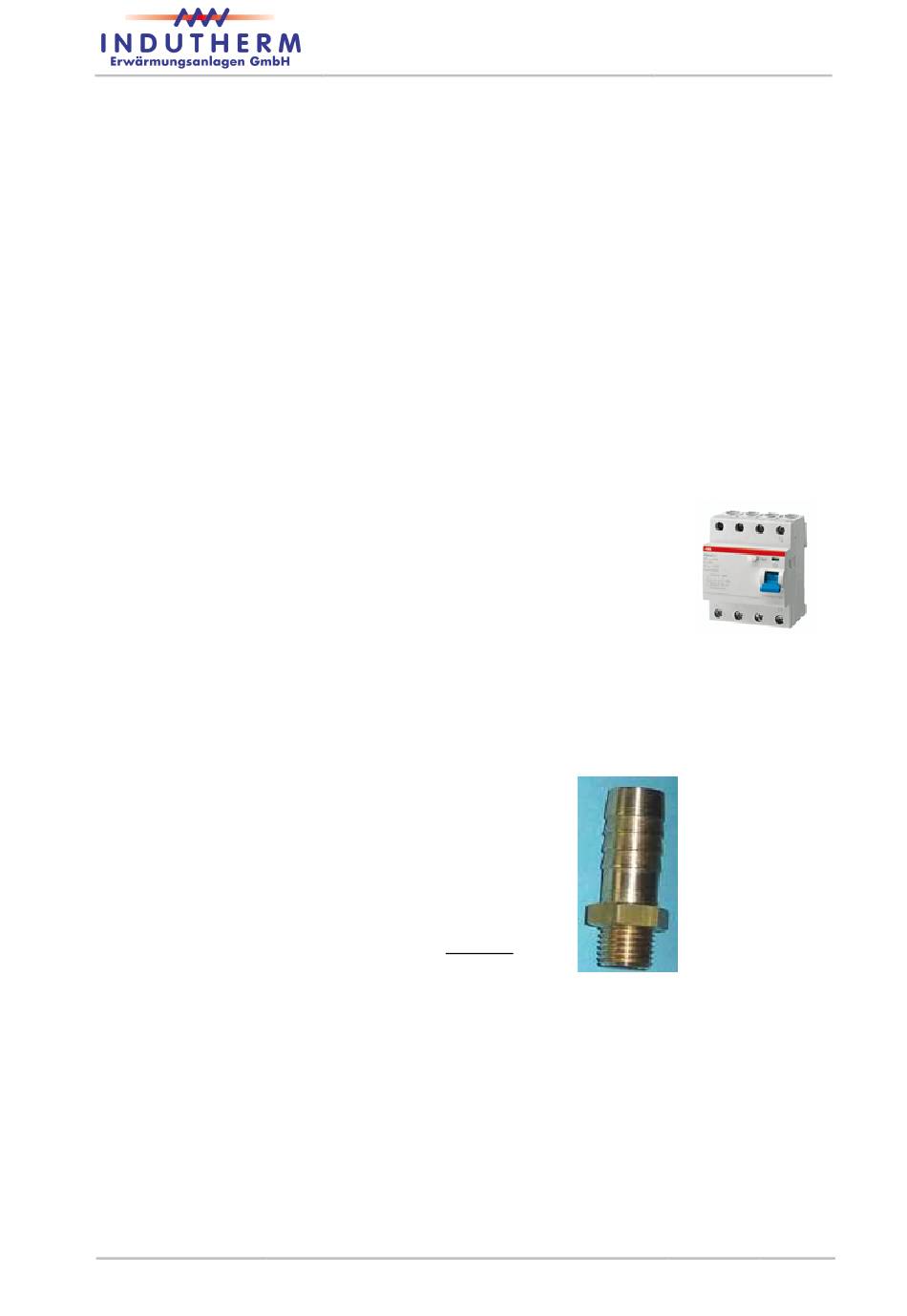

Abb. 11: FI-Schalter

Abb. 12: instal-
lierte Fittings
für 13 mm
Schlauch
Gewinde ¼"
Außendurch-
messer 13,2 mm
05.09.2023
6–2
