Ametek Dansensor LeakPointer 3 Bedienungsanleitung Seite 47

+
Dansensor LeakPointer 3/3
DE Bedienungsanleitung 45
® ®
 

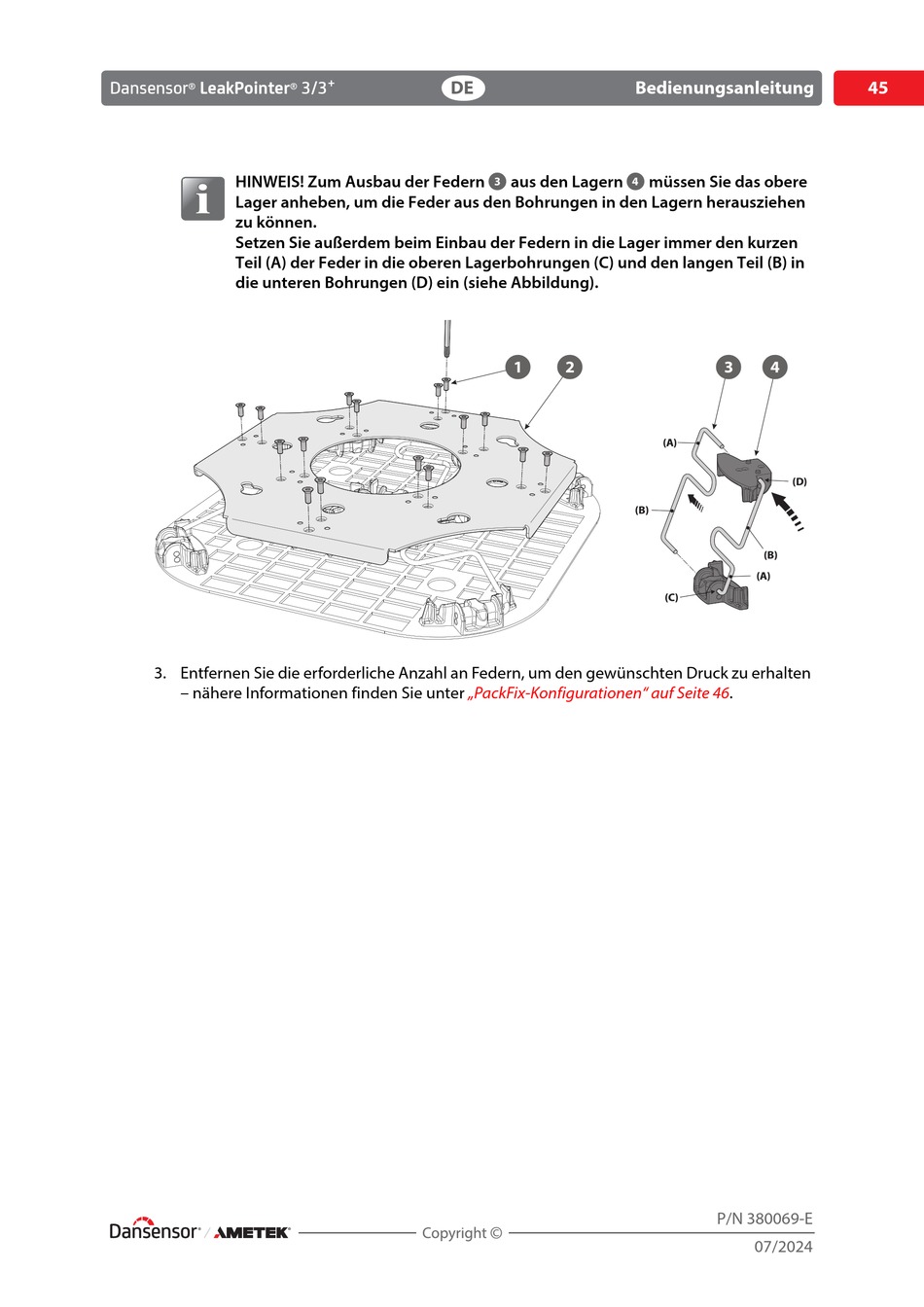

HINWEIS! Zum Ausbau der Federn aus den Lagern müssen Sie das obere
Lager anheben, um die Feder aus den Bohrungen in den Lagern herausziehen
zu können.
Setzen Sie außerdem beim Einbau der Federn in die Lager immer den kurzen
Teil (A) der Feder in die oberen Lagerbohrungen (C) und den langen Teil (B) in
die unteren Bohrungen (D) ein (siehe Abbildung).
3. Entfernen Sie die erforderliche Anzahl an Federn, um den gewünschten Druck zu erhalten
– nähere Informationen finden Sie unter „PackFix-Konfigurationen" auf Seite 46.
P/N 380069-E
07/2024
