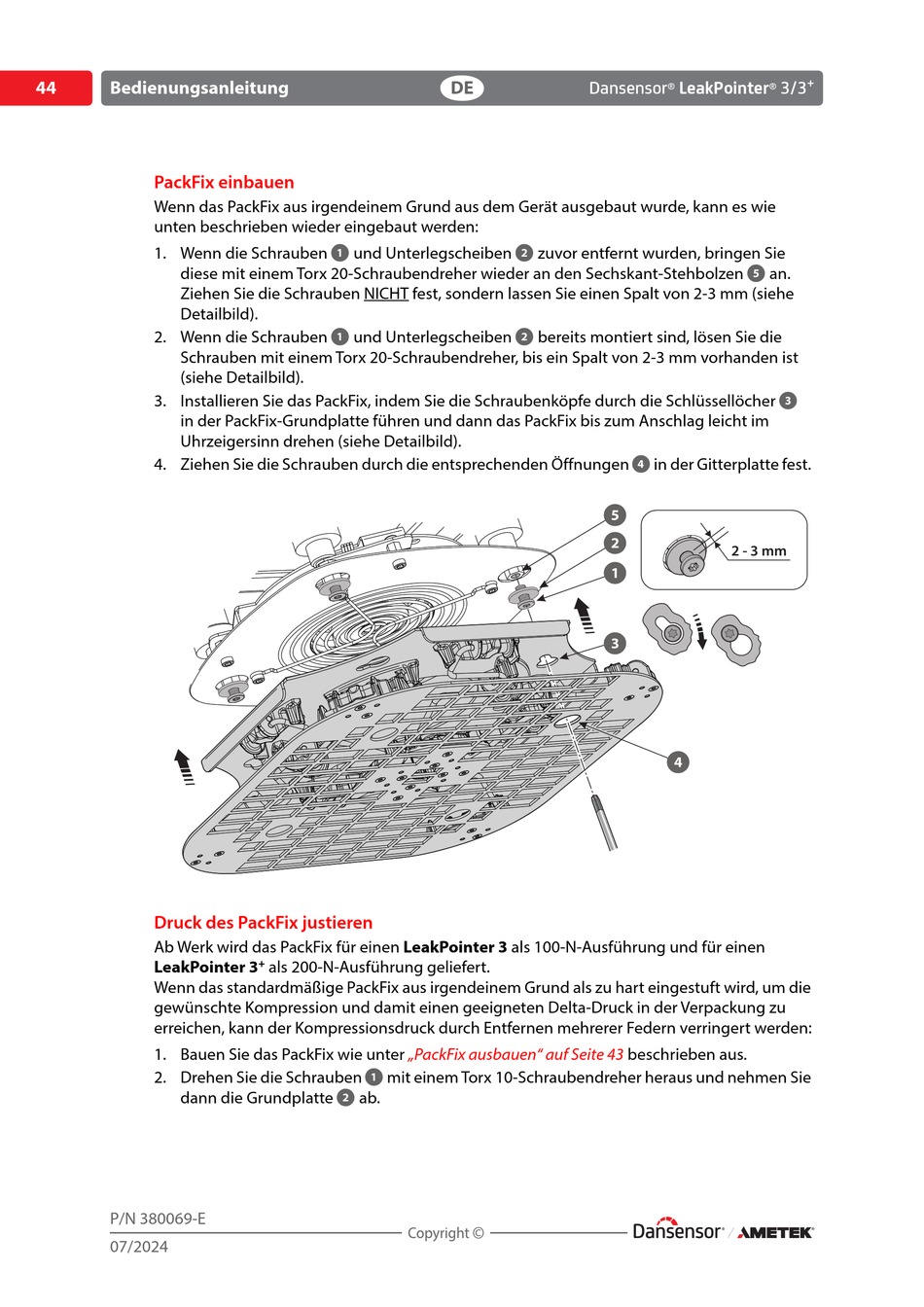

PackFix einbauen

Wenn das PackFix aus irgendeinem Grund aus dem Gerät ausgebaut wurde, kann es wie
unten beschrieben wieder eingebaut werden:
1. Wenn die Schrauben
diese mit einem Torx 20-Schraubendreher wieder an den Sechskant-Stehbolzen
Ziehen Sie die Schrauben NICHT fest, sondern lassen Sie einen Spalt von 2-3 mm (siehe
Detailbild).
2. Wenn die Schrauben
Schrauben mit einem Torx 20-Schraubendreher, bis ein Spalt von 2-3 mm vorhanden ist
(siehe Detailbild).
3. Installieren Sie das PackFix, indem Sie die Schraubenköpfe durch die Schlüssellöcher
in der PackFix-Grundplatte führen und dann das PackFix bis zum Anschlag leicht im
Uhrzeigersinn drehen (siehe Detailbild).
4. Ziehen Sie die Schrauben durch die entsprechenden Öffnungen

Druck des PackFix justieren

Ab Werk wird das PackFix für einen LeakPointer 3 als 100-N-Ausführung und für einen
LeakPointer 3
Wenn das standardmäßige PackFix aus irgendeinem Grund als zu hart eingestuft wird, um die
gewünschte Kompression und damit einen geeigneten Delta-Druck in der Verpackung zu
erreichen, kann der Kompressionsdruck durch Entfernen mehrerer Federn verringert werden:
1. Bauen Sie das PackFix wie unter
2. Drehen Sie die Schrauben
dann die Grundplatte
P/N 380069-E
07/2024

und Unterlegscheiben

und Unterlegscheiben
+
als 200-N-Ausführung geliefert.
„PackFix ausbauen" auf Seite 43

mit einem Torx 10-Schraubendreher heraus und nehmen Sie

ab.
