Ermittlung Des Leckkorrekturfaktors - Ametek Dansensor Leakpointer 3 Bedienungsanleitung

Dansensor LeakPointer
®

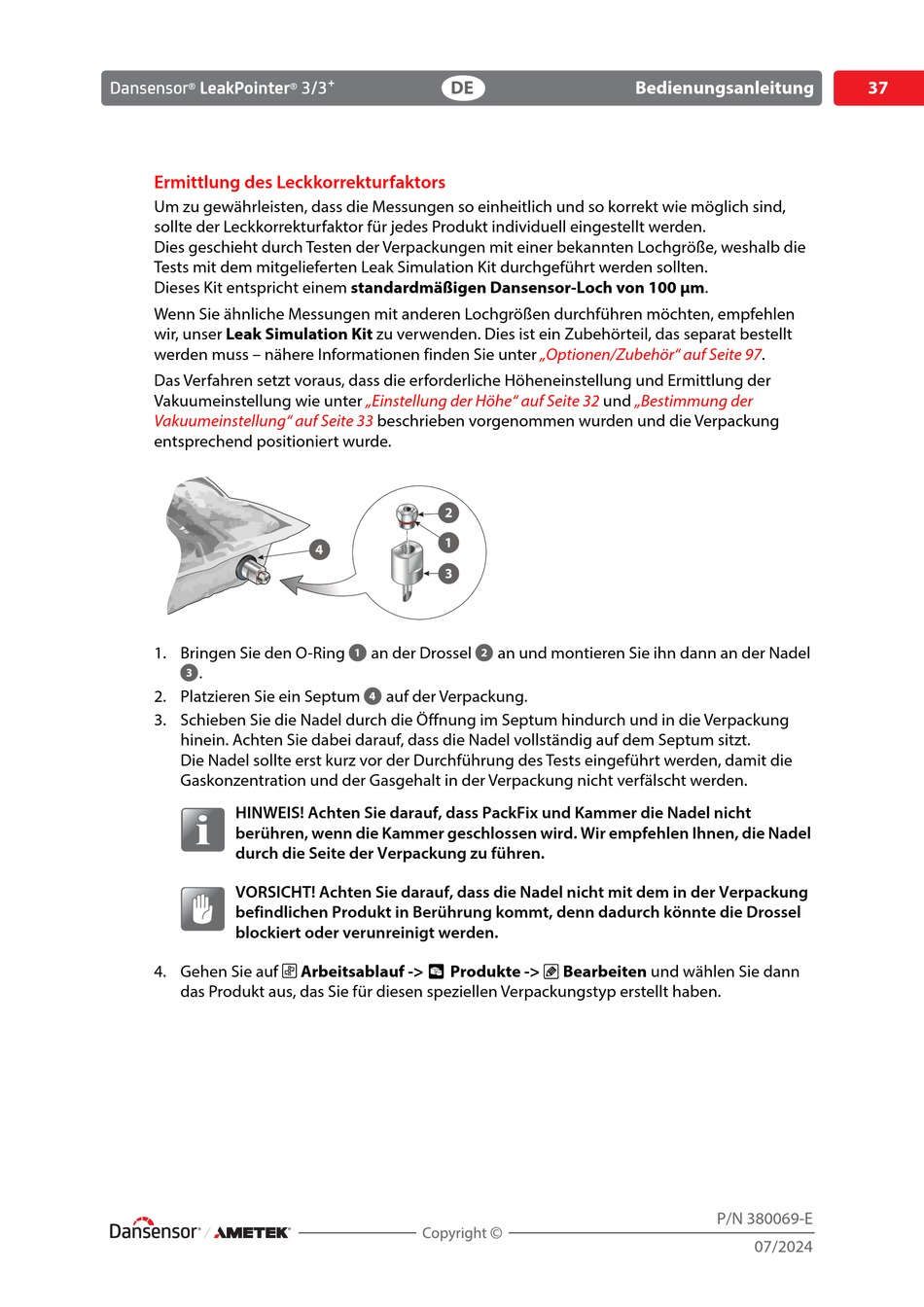

Ermittlung des Leckkorrekturfaktors

Um zu gewährleisten, dass die Messungen so einheitlich und so korrekt wie möglich sind,
sollte der Leckkorrekturfaktor für jedes Produkt individuell eingestellt werden.
Dies geschieht durch Testen der Verpackungen mit einer bekannten Lochgröße, weshalb die
Tests mit dem mitgelieferten Leak Simulation Kit durchgeführt werden sollten.
Dieses Kit entspricht einem standardmäßigen Dansensor-Loch von 100 μm.
Wenn Sie ähnliche Messungen mit anderen Lochgrößen durchführen möchten, empfehlen
wir, unser Leak Simulation Kit zu verwenden. Dies ist ein Zubehörteil, das separat bestellt
werden muss – nähere Informationen finden Sie unter
Das Verfahren setzt voraus, dass die erforderliche Höheneinstellung und Ermittlung der
Vakuumeinstellung wie unter
Vakuumeinstellung" auf Seite 33
entsprechend positioniert wurde.
1. Bringen Sie den O-Ring

.
2. Platzieren Sie ein Septum
3. Schieben Sie die Nadel durch die Öffnung im Septum hindurch und in die Verpackung
hinein. Achten Sie dabei darauf, dass die Nadel vollständig auf dem Septum sitzt.
Die Nadel sollte erst kurz vor der Durchführung des Tests eingeführt werden, damit die
Gaskonzentration und der Gasgehalt in der Verpackung nicht verfälscht werden.
HINWEIS! Achten Sie darauf, dass PackFix und Kammer die Nadel nicht
berühren, wenn die Kammer geschlossen wird. Wir empfehlen Ihnen, die Nadel
durch die Seite der Verpackung zu führen.
VORSICHT! Achten Sie darauf, dass die Nadel nicht mit dem in der Verpackung
befindlichen Produkt in Berührung kommt, denn dadurch könnte die Drossel
blockiert oder verunreinigt werden.
4. Gehen Sie auf
das Produkt aus, das Sie für diesen speziellen Verpackungstyp erstellt haben.
+
3/3
DE
®
„Einstellung der Höhe" auf Seite 32
beschrieben vorgenommen wurden und die Verpackung

an der Drossel

auf der Verpackung.
Arbeitsablauf -> Produkte ->
Bedienungsanleitung
„Optionen/Zubehör" auf Seite
und „Bestimmung der

an und montieren Sie ihn dann an der Nadel
Bearbeiten und wählen Sie dann
37
97.
P/N 380069-E
07/2024
