Übersicht - Ametek Dansensor Leakpointer 3 Bedienungsanleitung

10 Bedienungsanleitung

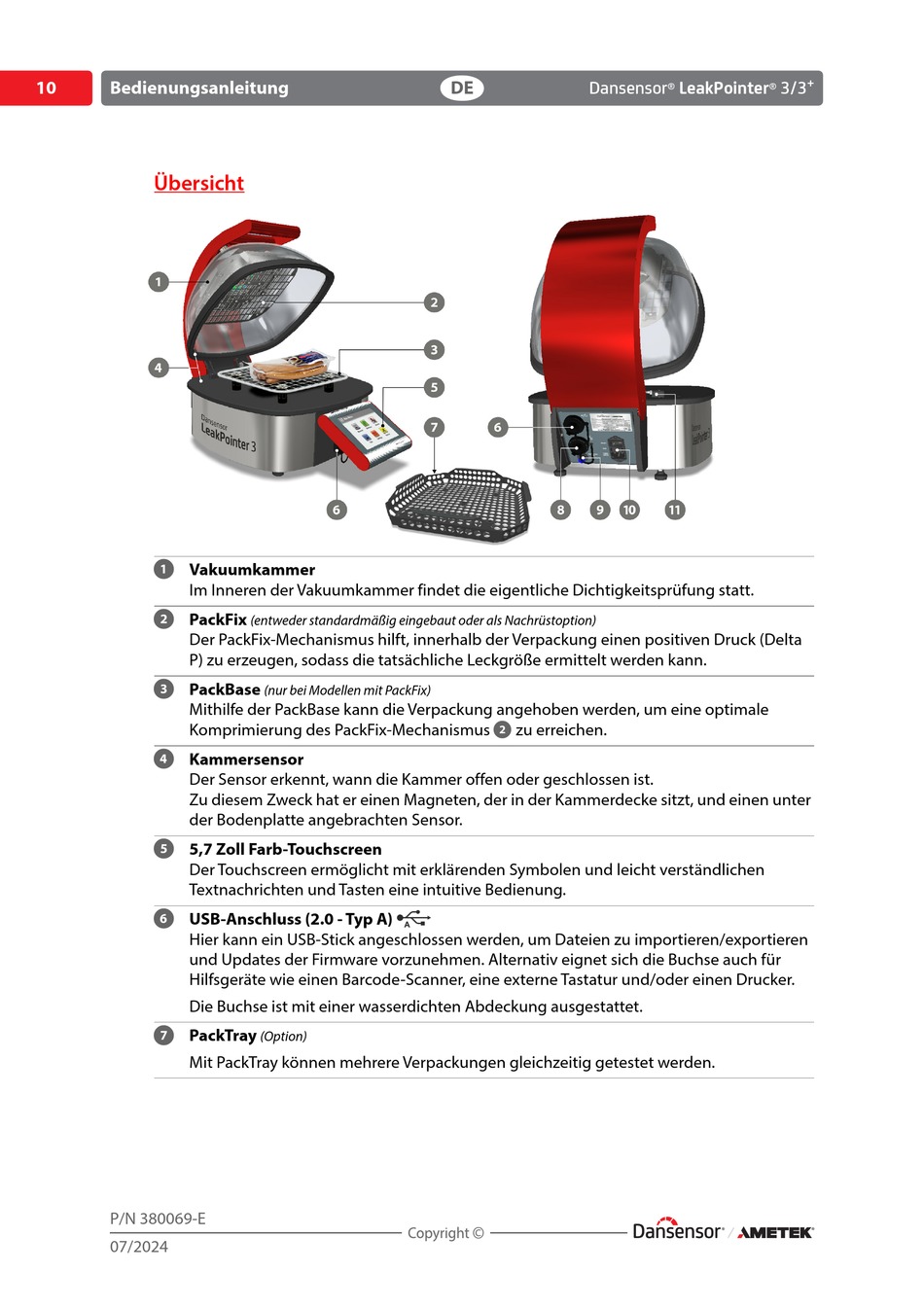

Übersicht

Vakuumkammer
Im Inneren der Vakuumkammer findet die eigentliche Dichtigkeitsprüfung statt.

PackFix
Der PackFix-Mechanismus hilft, innerhalb der Verpackung einen positiven Druck (Delta
P) zu erzeugen, sodass die tatsächliche Leckgröße ermittelt werden kann.

PackBase
Mithilfe der PackBase kann die Verpackung angehoben werden, um eine optimale
Komprimierung des PackFix-Mechanismus

Kammersensor
Der Sensor erkennt, wann die Kammer offen oder geschlossen ist.
Zu diesem Zweck hat er einen Magneten, der in der Kammerdecke sitzt, und einen unter
der Bodenplatte angebrachten Sensor.

5,7 Zoll Farb-Touchscreen
Der Touchscreen ermöglicht mit erklärenden Symbolen und leicht verständlichen
Textnachrichten und Tasten eine intuitive Bedienung.

USB-Anschluss (2.0 - Typ A)
Hier kann ein USB-Stick angeschlossen werden, um Dateien zu importieren/exportieren
und Updates der Firmware vorzunehmen. Alternativ eignet sich die Buchse auch für
Hilfsgeräte wie einen Barcode-Scanner, eine externe Tastatur und/oder einen Drucker.
Die Buchse ist mit einer wasserdichten Abdeckung ausgestattet.

PackTray
Mit PackTray können mehrere Verpackungen gleichzeitig getestet werden.
P/N 380069-E
07/2024
(entweder standardmäßig eingebaut oder als Nachrüstoption)
(nur bei Modellen mit PackFix)
(Option)
Dansensor
DE

zu erreichen.

+
LeakPointer 3/3
® ®
