3. Szybka instalacja
Przed instalacją należy pamiętać:
• System RO musi być podłączony tylko do źródła wody ZIMNEJ.
• Nie instaluj systemu w bezpośredniej ekspozycji na światło słoneczne lub szkodliwe chemikalia, ani w
żadnym miejscu, w którym może zostać uszkodzony.

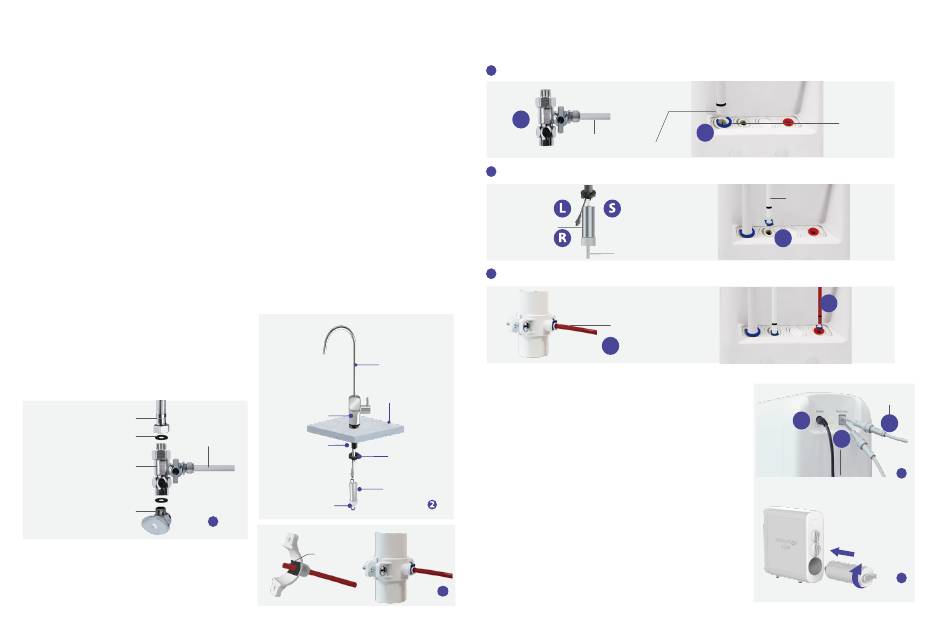

Krok 1: Zainstaluj adapter wody zasilającej (K)
• Wyłącz zawór doprowadzający zimną wodę.
• Podłącz adapter wody zasilającej do rury doprowadzającej zimną wodę.
Krok 2: Zainstaluj kran RO i sterylizator UV (kran bez szczeliny powietrznej)
Jeśli zlewozmywak kuchenny lub blat nie ma istniejącego otworu, będziesz musiał wywiercić jeden (1
"), odnosząc się do instrukcji obsługi.
• Włóż głowicę kranu do korpusu kranu.
• Włóż trzpień baterii i przewód zasilający do otworu na blacie.
• Pod zlewem wsuń inne części w kolejności, jak pokazano na rysunku.
• Podłącz wylot sterylizatora UV (bez lampy pierścieniowej) do rurki PE na kranie, a następnie włóż zacisk
blokujący. Podłącz wlot sterylizatora UV (z lampą pierścieniową) do drugiego końca rurki PE, a
następnie włóż zacisk blokujący.
Krok 3: Zainstaluj siodełko spustowe (M)
• Wybierz miejsce na pionowej rurze spustowej tak
wysoko, jak to możliwe i wywierć otwór 1/4 ".
• Użyj rurki wodnej "WASTE" jako prowadnicy do
pozycjonowania siodełka spustowego poprzez
równomierne dokręcenie i nakrętek.
3/8" Rura zimnej wody
3/8" INPUT
Pralka
Rurki wodne
Adapter wody zasilającej
Zawór doprowadzający
zimną wodę
Krok 4: Ustaw obudowę systemu RO
Do umieszczenia obudowy systemu wymagana
jest duża płaska powierzchnia. Ustaw panel
przedni skierowany w Twoją stronę, aby sprawdzić
wskaźnik w przyszłości.
Wylewka kranu
Blat
Korpus kranu
Trzpień kranu
Sterylizator UV
Przewód zasilający
sterylizatora UV
1
O mnie"0.6
Krok 5: Podłącz przewody
UWAGA: Upewnij się, że każda rurka jest mocno i całkowicie włożona, aż osiągnie znak na końcu rurki.
a
Podłączyć przewód wodny "INPUT" z adaptera wody zasilającej (K) do portu wodnego "INPUT" (H).
K
Rurki wodne "INPUT"
Podłączyć "FILTROWANE" przewody wodne z "INPUT" sterylizatora UV (R) do "FILTERED" portu wodnego (I).
b
Sterylizator UV
c
Podłączyć przewód wodny "WASTE" z siodła spustowego (M) do portu wodnego "WASTE" (J).
Krok 6: Podłącz przewód zasilający
• Włóż przewód zasilający kranu do złącza "Bauk" (O-G).
• Włóż przewód zasilający sterylizatora UV do złącza "UV Sterilizer"
(Q-P).
• Podłącz zasilacz do portu zasilania (F).
Podkładka
Krok 7: Zainstaluj filtry
montażowa
• Włóż filtr do odpowiedniego otworu.
• Obróć filtr zgodnie z ruchem wskazówek zegara o 1/4 obrotu.
Możesz usłyszeć dźwięk kliknięcia, gdy filtr jest prawidłowo
UWAGA: Nie podłączaj teraz gniazdka elektrycznego (N).
Krok 8: Uruchom system
• Włącz zawór doprowadzający zimną wodę i adapter wody zasilającej,
podłącz zasilacz.
• Odczekaj 5 minut, pozwalając systemowi automatycznie się opróżnić.
3
• Włącz kran RO, pozwól mu działać przez 30 minut, aż ekran
wyświetlacza pokaże odczyt TDS.
H
I
"FILTROWANE"
rurki wodne
Rurki wodne "WASTE"
M
Port zasilania
Wtyczka do sterylizacji UV
Zatrzask
blokujący
"FILTROWANE"
rurki wodne
J
Zatyczka do kranu
F
G
P
6
Wstawianie i obracanie
7
