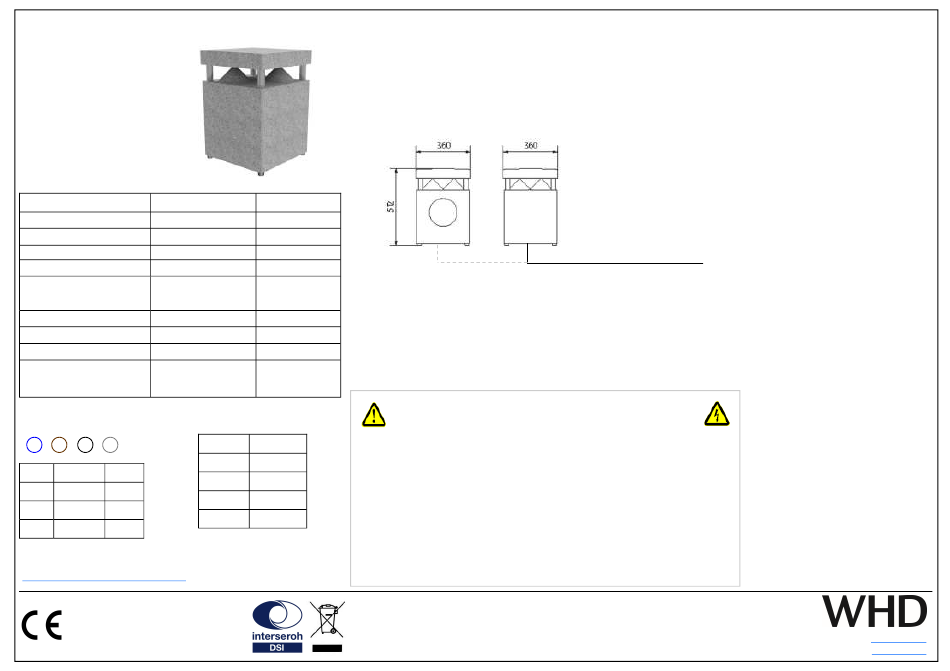

WHD GL 100 Bedienungsanleitung

Bedienungsanleitung
Passend zu:
GL 100
Art.Nr.:
101-100-04-001-00 (-4)
101-100-04-006-00 (-T25)
Technische Daten GL 100-4
Nenn- / Musikbelastbarkeit 2x 50 W / 2x 100 W
Impedanz (ohne Übertrager) 2x 4 Ohm
Schalldruckpegel 1W/1m 86 dB
Übertragungsbereich (-3 dB) 48-20000 Hz
Abstrahlwinkel horizontal
360/360/360/360 °
1/2/4/8 kHz (-6 dB)
Abmessungen (H/B/T) 500x360x60 mm
Gewicht 17,5 kg
Schutzart IP 55
Material
Gehäuse Kunststoff
Lochblech Aluminium
Anschlüsse niederohmig Mit Trafo T25
1 2 3 4
1 Blau L (-)
2 Braun L (+)
3 Schwarz R (-)
4 Grau R (+)
Allgemeine Hinweise:
Produktregistrierung und erweiterte Gewährleistung unter:
www.whd.de/Produktregistrierung
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres 2-Wege-Außenlautsprechers mit eingebautem Subwoofer.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage des Lautsprechers
Stellen Sie den Lautsprecher an den gewünschten Ort.
GL 100-T25
25 W
-
86 dB
48-20000 Hz
360/360/360/360
Anschluss des Lautsprechers
°
Aus dem Lautsprecher wird ein 4adriges, wetterfestes Anschlußkabel (a) herausgeführt.
500x360x60 mm
17,7 kg
Schließen Sie die den Lautsprecher gemäß nebenstehender Skizze an.
IP 55
! Nutzen Sie für den Anschluß Ihres Lautsprechers an ein verlegtes Erdkabel ggf. ein wetter-
festes Gehäuse.
Kunststoff
Aluminium
Farbe Anschluß
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicher-
heitsvorschriften.
Blau (-) / COM
Braun 25 W
Verwendung:
Im Außenbereich (IP 55).
Schwarz 12,5 W
Einsatztemperatur: -20 bis + 60 °C.
Grau 6,25 W
Hinweise:
- Stellen Sie sicher, dass die resultierende Impedanz und die Leistung der angeschlossenen
Lautsprecher auf den Ausgang des Verstärkers richtig dimensioniert sind.
- Auf richtige Polarität achten.
- Vor dem Abbau des Lautsprechers Verstärker abschalten.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
(a) ... Studiokabel, 3m
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Troubleshooting / Fehlerbehebung
Kein Ton:
- prüfen Sie die Anschlüsse der Laut-
sprecher (ggf. sind Kabel lose)
- prüfen Sie die Verkabelung der
Lautsprecher (ggf. sind Kabel abge-
knickt)
- prüfen Sie, ob Verstärker/Tonquelle
eingeschaltet ist und auf entspre-
chende Lautstärke eingestellt ist.
Aufbau: (4LIY1,5mm²)Y
Brummen:
Stellen Sie sicher, dass der Eingang
am Verstärker beschaltet ist.
Sonst handelt es sich um ein Mas-
seproblem durch Erdung/Schirmung
von Tonquelle/Verstärker.
! Stellen Sie sicher, dass Ihre Verka-
belung den EMV-Richtlinien ent-
spricht.
Störgeräusche (Knacken):
Stellen Sie sicher, dass ausschließlich
geschirmte Kabel zum Einsatz kom-
men.
Überprüfen Sie die Leitungsführung
auf Kabelkreuzungen oder Parallel-
verlegung zu 230V-Kabel und beseiti-
gen Sie diese (Induktionsprobleme).
Vibrationsgeräusche:
Prüfen Sie die Montage und fixieren
Sie den Lautsprecher.
