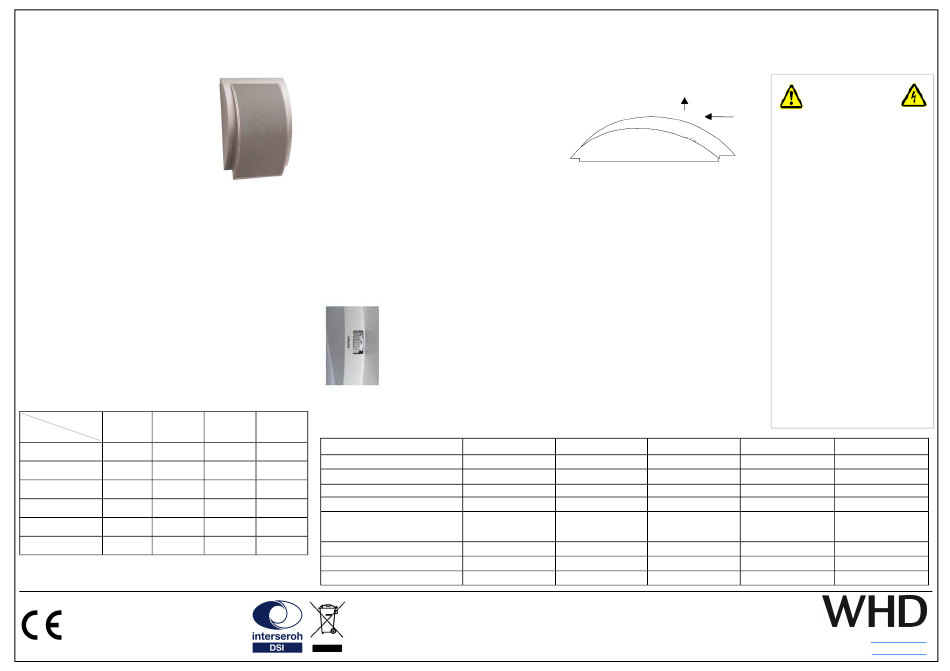

WHD WL 6-8 Bedienungsanleitung

Bedienungsanleitung
Passend zur WL 6 / WL 6 HQ
Art.Nr.:
103-136-03-008-00 (WL 6-8)
103-136-03-008-01 (WL 6-8-Re)
103-136-03-041-01 (WL 6-T6, w)
103-136-03-042-01 (WL 6-T6-Re, w)
103-136-07-041-01 (WL 6-T6, si)
103-136-07-041-02 (WL 6-T6-Re, si)
103-136-03-300-01 (WL 6 HQ-8)
103-136-03-300-17 (WL 6 HQ-T10)
103-136-03-400-02 (WL 6 HQ-T25)
Belegung der Anschlussklemmen
Version
8 Ohm -T6
Farbe
Braun - 6 W
Gelb - 3 W
Grün - 1,5 W
Blau - 0
Rot 8 Ohm -
Weiß/Rot 0 -
! Druckklemme für Adern-Durchmesser 0.5 - 2.5 mm²
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung

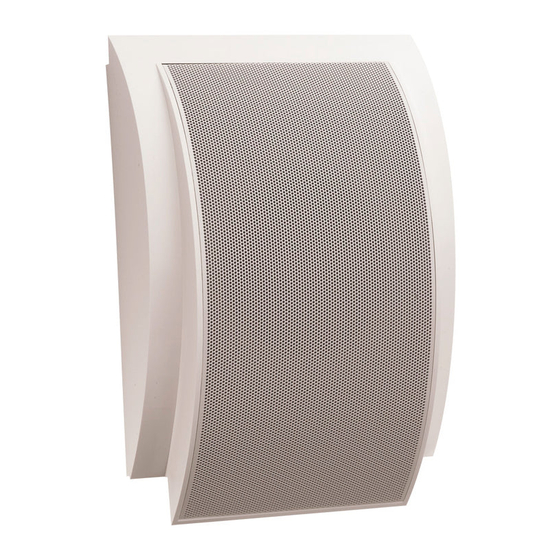

Vielen Dank für den Kauf unseres Wand-Designlautsprechers.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage des Lautsprechers
- Gitter demontieren. Dazu Gitter leicht nach vorne
schieben (waagerechter Pfeil) bis es sich etwas wölbt
und vorsichtig nach oben herausnehmen, wie der senk-
rechte Pfeil zeigt.
!! Wird diese Entnahmerichtung nicht beachtet so be-
steht die Gefahr dass die Laschen abbrechen.
- Klemme gemäß nebenstehender Tabelle anschließen.
- Lautsprecher mit beiliegenden Schrauben an den beiden Langlöchern anschrauben.
Montagezubehör:
- Gitter montieren. Dazu die leicht abgewinkelte Seite des Gitters oben in die Vertiefung einlegen. Gitter
zusammendrücken bis es sich wölbt und die zwei Laschen in die Ausschnitte einführen.
-T10 -T25
Technische Daten
10 W 25 W
Nenn- / Musikbelastbarkeit
5 W 12,5 W
Impedanz (ohne Übertrager)
2,5 W 6,25 W
Schalldruckpegel 1W/1m
Übertragungsbereich (-3 dB)
0 0
Abstrahlwinkel 1/2/4/8 kHz
- -
(-6 dB)
- -
Abmessungen
Gewicht
Einsatztemperatur
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
4x 45 Spax Schrauben + Dübel
Re ... Regler für Lautstärke
Bei den Typen ...-Re befindet sich seitlich ein
Regler für die Lautstärke.
Besondere Anschlüsse sind hierbei nicht zu
beachten. Die Verdrahtung erfolgt innerhalb
des Gehäuses.
WL 6-8 (Re) WL 6-T6 (Re)
6/8 Watt
8 Ohm
91 dB
100 – 20.000 Hz 100 – 20.000 Hz
180/-/90/40° 180/-/90/40°
312 x 210 x 85 312 x 210 x 85
1,1 kg
-20 °C bis + 60 °C -20 °C bis + 60 °C
WL 6 HQ-8 WL 6 HQ-T10
6 Watt 30/40 Watt
- 8 Ohm
91 dB 90 dB
115 – 21.000 Hz 115 – 21.000 Hz
160/110/70/25° 160/110/70/25°
312 x 210 x 85 312 x 210 x 85
1,4 kg 1,1 kg
-20 °C bis + 60 °C -20 °C bis + 60 °C
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
11.03.2021
Sicherheits-
Informationen
Bei unsachgemäßer Behandlung
entfällt die Garantie!
Beachten Sie zusätzlich zu den Hin-
weisen dieser Anleitung die landes-
spezifischen Sicherheitsvorschriften.
Verwendung:
Im Innenbereich zum Deckeneinbau.
Einsatztemperatur:-20 bis + 60 °C.
Das Gerät ist nicht geeignet zum
Betrieb im Außenbereich.
Hinweise:
- Stellen Sie sicher, dass die resultie-
rende Impedanz und die Leistung
der angeschlossenen Lautsprecher
auf den Ausgang des Verstärkers
richtig dimensioniert sind.
- Auf richtige Polarität achten.
- Vor dem Abbau des Lautsprechers
Verstärker abschalten.
WL 6 HQ-T25
10 Watt 25 Watt
- -
90 dB 90 dB
115 – 21.000 Hz
160/110/70/25°
312 x 210 x 85
1,4 kg 1,4 kg
-20 °C bis + 60 °C
E-Mail: info@whd.de
Web: www.whd.de
