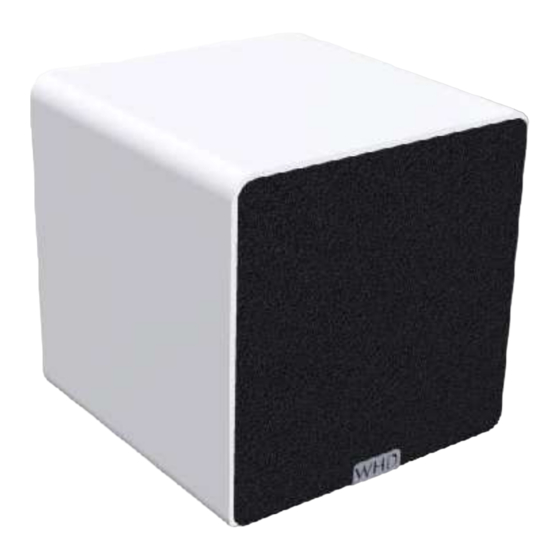

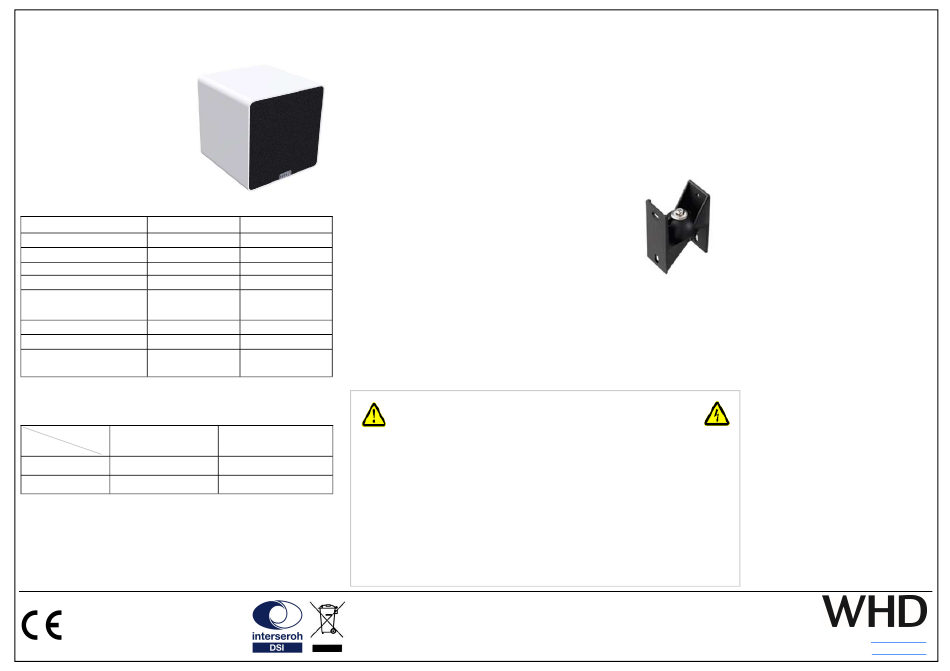

WHD QB 200 Bedienungsanleitung

Bedienungsanleitung
Passend zu:
QB 200
Art.Nr.:
103-200-03-001-00 (-4)
103-200-04-001-00 (-4)
103-200-03-006-00 (-T6)
103-200-04-006-00 (-T6)
Technische Daten QB 200-4
Nenn- / Musikbelastbarkeit 15 / 25 W
Impedanz (ohne Übertrager) 4 Ohm
Schalldruckpegel 1W/1m 84 dB
Übertragungsbereich (-3 dB) 90-18000 Hz
Abstrahlwinkel
180/130/105/80 °
1/2/4/8 kHz (-6 dB)
Abmessungen (H/B/T) 120x120x120 mm
Gewicht 1,2 kg
Material Aluminiumgehäuse
mit Stoffblende
Anschlüsse
Version
4 Ohm
Farbe
Rot 4 Ohm
Schwarz 0
! Druckklemme für Adern-Durchmesser 0.5 - 2.5 mm²
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unserer kompakten HiFi-Box.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage des Lautsprechers
Standversion:
Montieren Sie die beiliegenden Gummifüsse und stellen Sie den Lautsprecher an dem ge-
wünschten Ort auf.
Montage mit Wandhalterung WH QB200:
1. Entfernen Sie die beiden Stopfen an der Rückwand.
2. Entfernen Sie die Zentralschraube der Wandhalterung.
QB 200-T6
6 W
3. Schrauben Sie das kurze Teil der Wandhalterung an der
- Rückwand des QB 200 mit beiliegenden Schrauben fest.
Dabei muss die Kugel nach unten orientiert sein.
84 dB
90-18000 Hz
4. Montieren Sie das lange Teil an die Wand.
180/130/105/80 °
5. Fügen Sie nun die Wandhalterung wieder mit der Zentralschraube zusammen.
120x120x120 mm
Anschluss des Lautsprechers
1,6 kg
Der Lautsprecher kann niederohmig (4 Ohm) oder in der 100V-Version (6 Watt) betrieben
Aluminiumgehäuse
werden.
mit Stoffblende
Schließen Sie den Lautsprecher gemäß nebenstehender Tabelle an.
-T6
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicher-
heitsvorschriften.
6 W / 100V
Verwendung: Im Innenbereich
COM / 0
Einsatztemperatur: -20 bis + 60 °C.
! Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
Hinweise:
- Stellen Sie sicher, dass die resultierende Impedanz und die Leistung der angeschlossenen
Lautsprecher auf den Ausgang des Verstärkers richtig dimensioniert sind.
- Auf richtige Polarität achten.
- Vor dem Abbau des Lautsprechers Verstärker abschalten.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Troubleshooting / Fehlerbehebung
Kein Ton:
- prüfen Sie die Anschlüsse der Laut-
sprecher (ggf. sind Kabel lose)
- prüfen Sie die Verkabelung der
Lautsprecher (ggf. sind Kabel abge-
knickt)
- prüfen Sie, ob Verstärker/Tonquelle
eingeschaltet ist und auf entspre-
chende Lautstärke eingestellt ist.
Brummen:
Stellen Sie sicher, dass der Eingang
am Verstärker beschaltet ist.
Sonst handelt es sich um ein Mas-
seproblem durch Erdung/Schirmung
von Tonquelle/Verstärker.
! Stellen Sie sicher, dass Ihre Verka-
belung den EMV-Richtlinien ent-
spricht.
Störgeräusche (Knacken):
Stellen Sie sicher, dass ausschließlich
geschirmte Kabel zum Einsatz kom-
men.
Überprüfen Sie die Leitungsführung
auf Kabelkreuzungen oder Parallel-
verlegung zu 230V-Kabel und beseiti-
gen Sie diese (Induktionsprobleme).
Vibrationsgeräusche:
Prüfen Sie den Aufstellungsort des
Lautsprechers.
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
10.03.2021
E-Mail: info@whd.de
Web: www.whd.de
