WHD Qube BT 2 go Bedienungsanleitung

Bedienungsanleitung
Passend zu:

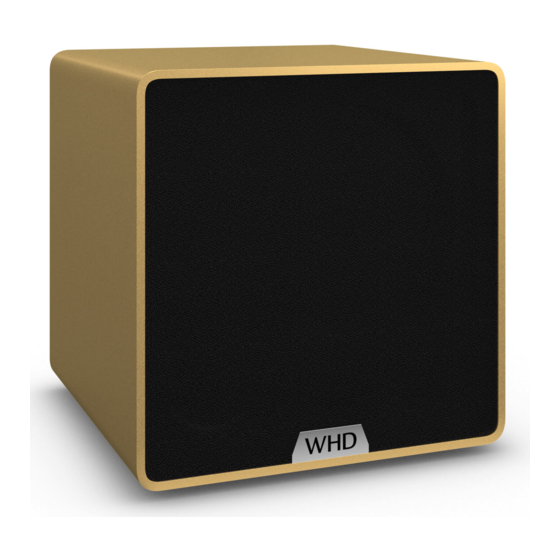

Qube BT 2 go
Art.Nr.:
103-202-04-002-00
103-202-03-002-00
Technische Daten
Versorgungsspannung
Nenn- / Musikbelastbarkeit
Schalldruckpegel 1W/1m
Übertragungsbereich (-3 dB)
Abstrahlwinkel
1/2/4/8 kHz (-6 dB)
Bluetooth Bluetooth CSR 2.1 / A2DP
Reichweite
Abmessungen (H/B/T)
Gewicht
Material Aluminiumgehäuse mit Stoff-
*) ... PIN-Version PIN siehe Aufkleber am Gerät
Allgemeine Hinweise:
! Um eine Akkuentladung Ihres Endgerätes zu vermeiden, schalten Sie
die Bluetooth-Funktion aus, wenn sie nicht benötigt wird.
Produktregistrierung und erweiterte Gewährleistung unter:
www.whd.de/Produktregistrierung
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unseres mobilen Bluetooth-HiFi-Lautprechers.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Montage des Lautsprechers
Stellen Sie den Lautsprecher an einen gewünschten Ort.
! Der Lautsprecher kann auch im Außenbereich verwendet werden, sollte dort aber nicht
langfristig Temperaturen < 5°C / > 30°C oder (hoher Luft-) Feuchtigkeit ausgesetzt werden.
Hinweise zum Akkubetrieb
Der Qube BT 2 Go enthält einen fest eingebaute Li-Ionen Akku. Der Akku ist NICHT aus-
tauschbar. Die Ladezeit beträgt ca. 4-5 Stunden.
Die Akkulaufzeit beträgt bei voller Lautstärke ca. 4 Std. / bei halber Lautstärke ca. 8 Std.
Qube BT 2 go
110...230 V AC
Anschluss des Lautsprechers:
- Schließen Sie für den Ladevorgang das Netzteil an (3).
5 W
- Schalten Sie den Qube ein (1).
Die LED leuchtet grün.
84 dB
! Sobald der Qube BT 2 go eingeschaltet ist, springt er automatisch
90-18000 Hz
in den Pairing-Mode.
180/130/105/80 °
LED-Anzeige
GRÜN, leuchtend
ORANGE, leuchtend
bis zu 10m
ROT, leuchtend
120x120x120 mm
1,3 kg
blende
Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die landesspezifischen Sicher-
heitsvorschriften.
Das Gerät ist nicht geeignet zum Betrieb im Außenbereich.
- Die Spannung muss vor dem Arbeiten am Gerät abgeschaltet werden.
- Bewahren Sie die die Originalverpackung auf (für Rücksendung im Garantiefall).
- Schützen Sie das Gerät, wie alle elektrischen Geräte, vor tropfendem oder spritzendem
Wasser. Stellen Sie sicher, dass kein Wasser ins Gerät gelangt. Dies verursacht Schäden am
Gerät und/oder ggf. Feuer.
- Setzen Sie das Gerät niemals Temperaturen über 30 ° C aus.
- Setzen Sie das Gerät niemals elektrostatischen Entladung aus.
- Montieren Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie Heizkörpern,
Wärmespeichern, Öfen oder anderen Geräten, die Wärme erzeugen.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
Status
betriebsbereit
Ladevorgang
Akku braucht Ladung
Sicherheitsinformationen
Bei unsachgemäßer Behandlung entfällt die Garantie!
Bluetooth-Betrieb
Führen sie das
Endgeräts durch.
Stellen Sie dabei sicher, dass Ihr Endgerät die
geforderte Bluetooth-Spezifikation erfüllt. Der
Pairing-Vorgang ist von Gerät zu Gerät sehr
unterschiedlich.
! Lesen Sie hierzu bitte die Bedienungsanlei-
tung Ihres bluetooth-fähigen Endgerätes auf-
merksam durch.
Qube BT 2 go Genereller Vorgang des Pairings:
LED
Verbindung zwischen dem Qube BT und dem
Bluetooth fähigen mobilen Gerät ca 1 ... 5 m.
! Aktivieren Sie die Bluetooth-Funktion Ihres
mobilen Geräts und bringen Sie es in den Such-
modus und wählen Sie „WHD Qube BT" oder
die von Ihnen beauftragte Kennung (z.B.
„Küche") aus der Liste Ihres mobilen Geräts.
! Wenn eine Paßwortabfrage erfolgt, dann
1 2 3 geben Sie „0000" oder den PIN *) vom Aufkle-
ber am Gerät ein.
Trennen der Bluetooth-Verbindung:
Trennen Sie die Verbindung entsprechend Ihres
Endgeräts.
FAQs
Warum verbindet sich mein Endgerät nach
Verlassen des Empfangsbereiches nicht mehr
mit dem Qube BT?
- Sie waren möglicherweise länger als 5 Minuten
außerhalb des Empfangsbereiches. Bitte führen
Sie den Verbindungsaufbau über Ihr Endgerät
erneut manuell durch.
- Möglicherweise ist noch ein anderes blue-
toothfähiges Gerät mit dem Qube BT verbun-
den. Trennen Sie dieses und verbinden Sie sich
mit Ihrem Gerät erneut.
Wieviele verschiedene Endgeräte kann der
Qube BT verwalten?
Bis zu 8 Geräte (Neuntes ersetzt Erstes).
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Tel. Zentrale 0 74 20 / 8 89-0
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
17.11.2017
PAIRING entsprchend Ihres
E-Mail: info@whd.de
Web: www.whd.de
