urmet 1063 Installationsanleitung
Erweiterung für aussenstellen
Verwandte Anleitungen für urmet 1063
Inhaltszusammenfassung für urmet 1063

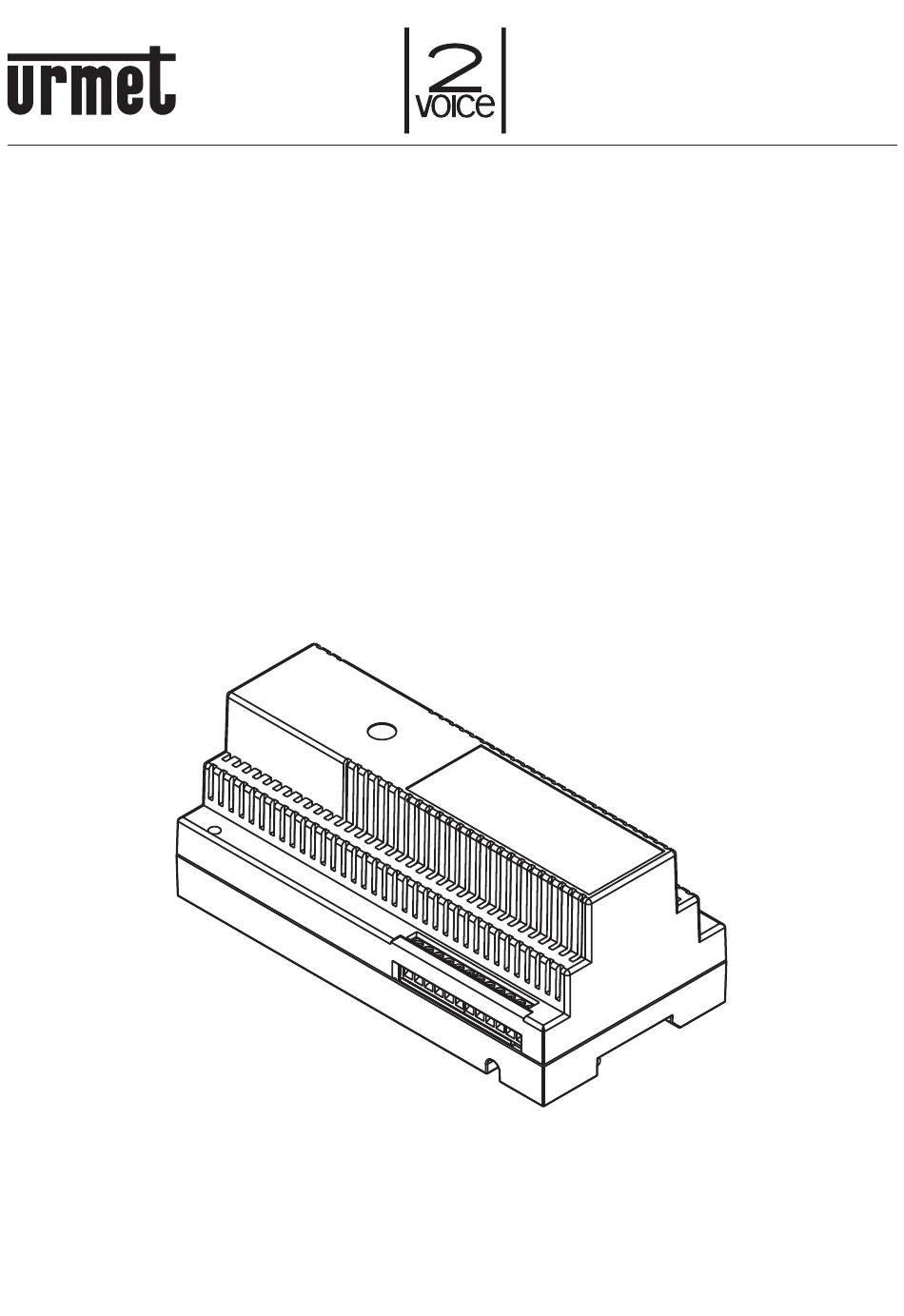

- Seite 1 Mod. 1083 DS 1083-059B LBT 20060 ERWEITERUNG FÜR AUSSENSTELLEN Sch./Ref. 1083/76 INSTALLATIONSANLEITUNG...
-
Seite 2: Beschreibung Der Klemmen

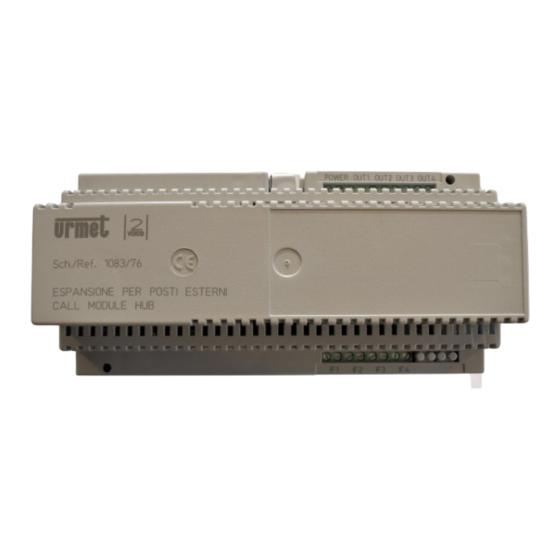

DEUTSch MERkMALE Das Erweiterungsmodul für Außenstellen Typ 1083/76 ist dem System Voice vorbehalten und dient dazu, die Höchstanzahl an Hauptrufeinheiten in der Anlage zu erhöhen. Zusammenfassung der Hauptmerkmale des Geräts: • mögliche Realisierung von Voice-Anlagen mit 5 bis zu 16 Hauptrufeinheiten: •... - Seite 3 ANLAGENTYP Anschluss von maximal 32 Steigleitungen an maximal 16 hauptrufeinheiten, mit 2 Videosprechanlagen und einer oder zwei Nebenrufeinheiten pro Steigleitung. LINE OUT LINE OUT LINE OUT LINE IN LINE IN LINE IN Nebenrufeinheit ID = n+2 AUX dip 2 = 1 Nebenrufeinheit Nebenrufeinheit ID = n AUX dip 2 = 0...
-
Seite 4: Maximale Entfernungen Und Ausdehnungen
• Hauptrufeinheiten max. 16 • Nebenrufeinheiten max. 64 ( x Anz. Steigleitungsschnittstellen) • Videosprechanlagen: max. • Erweiterung für Außenstellen: max. 1 • Steigleitungsschnittstellen: max. 3 • Schnittstellen für die Außenstellen: max. 4 • Netzteile: max. 43 (1 x Anz. Steigleitungsschnittstellen + 11) •... -
Seite 5: Technische Merkmale
Anschluss der straßenseitigen Sammelleitung mit Verteilung auf 2 Ausgänge des Erweiterungsmo- duls für Außenstellen, mit maximal 16 Steigleitungsschnittstellen pro zweig. Steigleitung- Steigleitung- Nicht sschnittstelle sschnittstelle anschließen 16 (max) 16 (max) Erweiterungsmodul für Außenstellen Schnittstelle Schnittstelle Außenstellen Außenstellen Entfernung Ausdehnung straßenseitige Sammelleitung Anz. - Seite 6 hINWEISE c4.013 In das Innere des Läutwerks eine 9V-Batterie einsetzen (Typ MN1604/6LR61). Das Läutwerk ist mit zwei mit W1 und W gekennzeichneten Polbrücken ausgestattet. Wird eine Polbrücken entfernt, kann es gemäß der Tabelle im Anschluss im bi- oder monotonalen Modus funktionieren: POLBRÜCKE TONTYP...
- Seite 7 LEGENDA A – Colonna N – Sch. 1083/75 Interfaccia per posti esterni Riser Ref. 1083/75 Call module interface Colonne Colonne Réf. 1083/75 Interface des poste externes Réf. 1083/75 Interface des poste externes Columna Ref. 1083/75 Interfaz microaltavoces Steigleitung BN 1083/75 Außenstellen-Schnittstelle B – Dorsale O – Ai moduli successivi Backbone To following modules Montant...
- Seite 8 collegamento di N colonne, ognuna con max. 4 dorsali, di più videocitofoni e citofoni a 16 videoportieri elettrici (VPE) principali e a 2 centralini di portineria con modulo video. Ogni colonna è connessa a 2 VPE secondari. SV124-1300 GRUPPO / GROUP / GROUPE / GRUPO / GRUPPE "A" DS1083-059B...
- Seite 9 connection of N risers, each one with max. 4 backbones, of more video door phones and door to 16 main video outdoor stations and to 2 switchboards with video module. Each riser is additional connect to 2 secondary video outdood stations. Raccordement de N colonnes comportant chacune un maximum de quatre dorsales, dorsales de N vidéophones et interphones, à...
- Seite 10 Weise recycelt werden. Weitere Informationen dazu, wo Sie Ihre Altgeräte zum Recycling abgeben können, erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem Hausmüll-Entsorgungsdienst oder bei dem Händler, bei dem Sie das Produkt gekauft haben. DS 1083-059B LBT 20060 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39 011.3.39.810 VIA BOLOGNA 188/C http://www.urmet.com...
