BEGA 8755 Gebrauchsanweisung

13.14 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Ø 190
Anwendung
Pollerleuchte mit rotationssymmetrischer
Lichtstärkeverteilung. Mit weißer Kunststoff-
abdeckung für gestreutes Licht.
Leuchtmittel
Kompakt-Leuchtstofflampe
TC-TELI 26 · 32 · 42 W · GX 24 q-3/4
Osram:
Dulux T/E 26 W IN PLUS
Dulux T/E 32 W IN PLUS
Dulux T/E 42 W IN PLUS
Philips:
PL-T 26 W/4p
PL-T 32 W/4p
PL-T 42 W/4p
Bitte beachten Sie die Betriebshinweise der
Lampenhersteller.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kunststoffabdeckung weiß
Leuchte mit Montageplatte zum Aufschrauben
auf ein Fundament oder auf ein Erdstück
Montageplatte mit zwei Teilkreisen:
ø 100 mm, 3 Langlöcher 9 mm breit
ø 132 mm, 3 Langlöcher 9 mm breit
Leuchte auf Montageplatte 360° ausrichtbar
Montagetür und Anschlusskasten 632
zur Durchverdrahtung – für 2 Kabel bis 5 x 4@
mit Schmelzsicherung Neozed D 01 · 6 A
Fassung GX 24 q-3/4
Elektronisches Vorschaltgerät
220-240 Vx0/50-60 Hz
DC 176-280 V
DC Start ≥ 198 V
Schutzklasse I
Schutzart IP 55
Staubgeschützt und Schutz gegen
Strahlwasser
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 10,1 kg

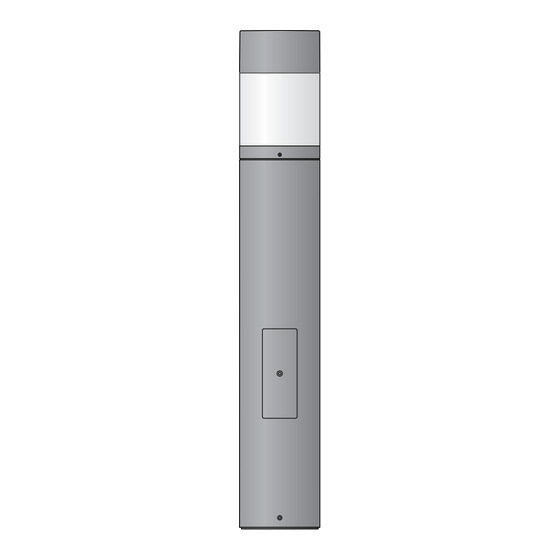

Pollerleuchte
Bollard
Balise
Montageplatte
Mounting plate
Contre-plaque
Application
Bollard with rotationally symmetrical light
distribution. With white synthetic diffuser for
diffused light.
Lamp
Compact fluorescent lamp
TC-TELI 26 · 32 · 42 W · GX 24 q-3/4
Osram:
1800 lm Dulux T/E 26 W IN PLUS
2400 lm Dulux T/E 32 W IN PLUS
3200 lm Dulux T/E 42 W IN PLUS
Philips:
1800 lm PL-T 26 W/4p
2400 lm PL-T 32 W/4p
3200 lm PL-T 42 W/4p
Please note the lamp manufacturers' operating
instructions.
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
White synthetic diffuser
Luminaire with mounting plate for bolting onto a
foundation or an anchorage unit
Mounting plate with two pitch circles:
ø 100 mm, 3 elongated holes 9 mm wide
ø 132 mm, 3 elongated holes 9 mm wide
Luminaire can be aligned on the mounting plate
around 360°
Access door and connection box 632
for through-wiring – for 2 cables up to 5 x 4@
with fuse Neozed D 01 · 6 A
Lampholder GX 24 q-3/4
Electronic ballast
220-240 Vx0/50-60 Hz
DC 176-280 V
DC Start ≥ 198 V
Safety class I
Protection class IP 55
Dusttight and protected against water jets
r – Safety mark
c – Conformity mark
Weight: 10.1 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 55
Ø 100
Ø 132
Utilisation
Balise à répartition lumineuse à rotation
symétrique. Avec vasque synthétique blanche
pour une lumière diffuse.
Lampe
Lampe fluorescente compacte
TC-TELI 26 · 32 · 42 W · GX 24 q-3/4
Osram:
1800 lm Dulux T/E 26 W IN PLUS
2400 lm Dulux T/E 32 W IN PLUS
3200 lm Dulux T/E 42 W IN PLUS
Philips:
1800 lm PL-T 26 W/4p
2400 lm PL-T 32 W/4p
3200 lm PL-T 42 W/4p
Veuillez respecter les instructions des fabricants
de lampes.
Description du produit
Luminaire fabriqué en fonte d'alu, aluminium et
acier inoxydable
Vasque synthétique blanche
Luminaire avec contre-plaque pour fixation
sur un massif de fondation ou sur une pièce à
enterrer
Contre-plaque avec deux cercles:
ø 100 mm, 3 trous oblongs largeur 9 mm
ø 132 mm, 3 trous oblongs largeur 9 mm
Luminaire orientable sur 360º sur la
contre-plaque
Porte de montage et boîte de connexion
632 pour branchement en dérivation
pour 2 câbles max. 5 x 4@
et avec fusible Neozed D 01 · 6 A
Douille GX 24 q-3/4
Ballast électronique
220-240 Vx0/50-60 Hz
DC 176-280 V
DC Start ≥ 198 V
Classe de protection I
Degré de protection IP 55
Protection contre la poussière et les jets d'eau
r – Sigle de sécurité
c – Sigle de conformité
Poids: 10,1 kg
!
r 8755
1800 lm
2400 lm
3200 lm
1800 lm
2400 lm
3200 lm
