Inel ST-0P Installations- Und Gebrauchsanweisungen Seite 2

•
An die Leiste mit den 4 mit J2 gekennzeichneten Anschlüssen
muss der Antriebsmotor angeschlossen werden:
Klemme 1 an die Leitung OBEN
Klemme 2 an die gemeinsame Leitung
Klemme 3 an die Leitung UNTEN
Klemme 4 an die Schutzleitung

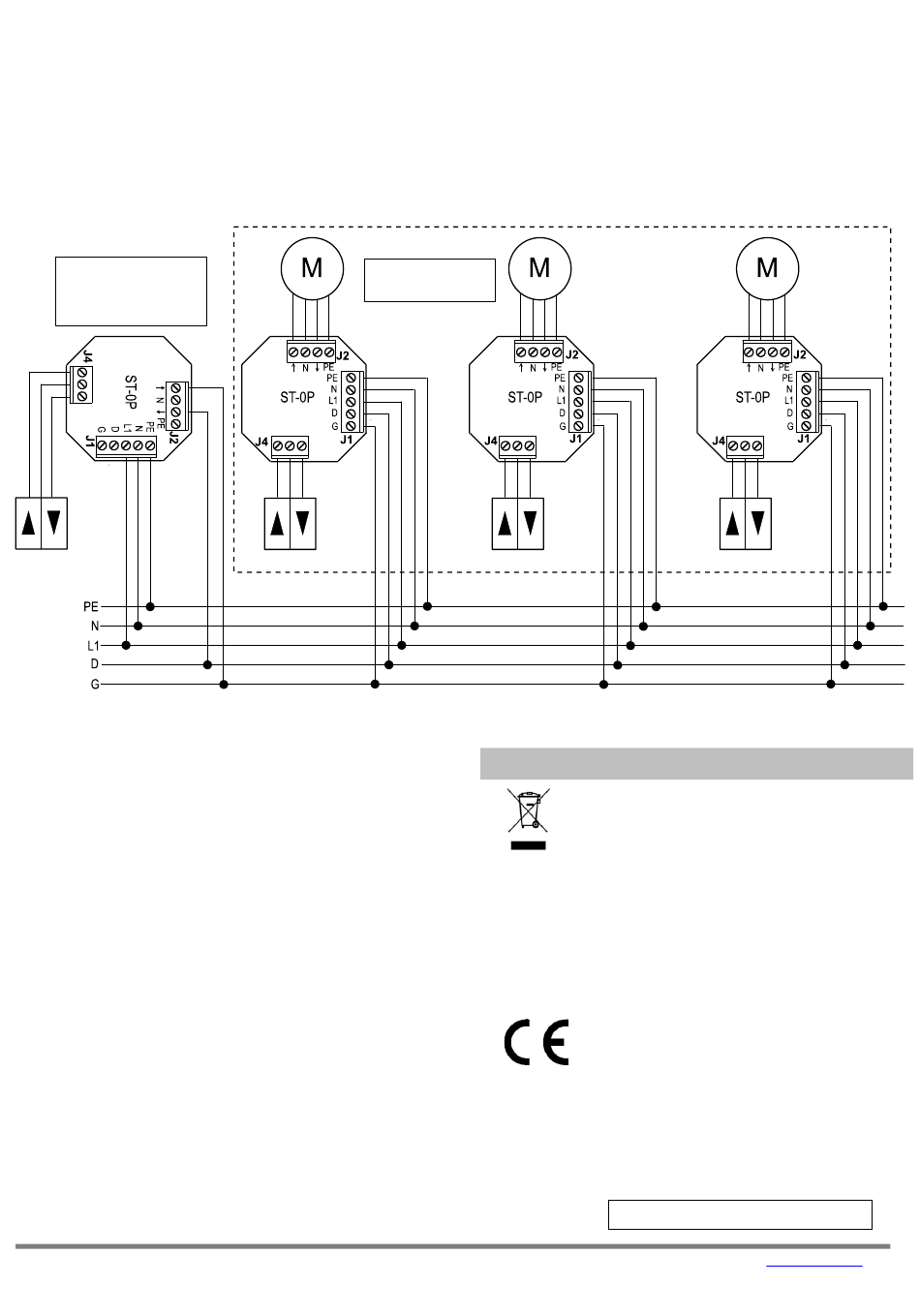

2.2 Verbindung der Steuergeräte ST- 0P in einer Gruppe
Um eine Gruppe von ST-0P-Steuerungen zu bilden, müssen alle Steuerungen an den Fünf-Draht-Bus angeschlossen werden.
STEUERUNG
DER GRUPPE
2.3 Verbindung des Steuergerätes ST- 0P, mit dem die Gruppe
gesteuert wird
Die Steuerung einer solchen Gruppe mit einem einzigen Handschalter ist
möglich, indem ein weiteres Steuergerät installiert wird, der nicht den
Motor, sondern die anderen Steuergeräte über den Bus steuert. Es wird
auf eine andere Art und Weise als sonstige Steuergeräte angeschlossen.
L1, N und PE müssen zu richtigen Anschlüssen zugeführt werden. Die
Ausgänge zur Steuerung der Motorwicklungen oben und unten müssen
mit den G- und D-Drähten des Busses verbunden werden.
Alle Steuergeräte in einer Gruppe, einschließlich des Steuergerätes, mit
dem die Gruppe gesteuert wird, müssen von derselben Phase versorgt
werden.
2.4 Steuerung der Jalousien (Ausführung ST-0PZ)
Wird der Handschalter kurz (ca. 1 s) in Ab- oder Aufwärtsrichtung
betätigt, führt die Jalousie eine vollständige Öffnung bzw. Schließung
durch, bis der Endschalter den Antrieb ausschaltet. Wenn Sie die
Abwärtsrichtung wählen, schließt sich die Jalousie und die Lamellen
bleiben geschlossen.
Um die Position der Lamellen zu verstellen, muss die Taste ees
manuellen Schalters länger als eine Sekunde gedrückt werden - die
Lamellen werden in Schritten in beide Richtungen gesteuert, bis sie
vollständig geschlossen sind.
Przedsiębiorstwo Informatyczno-Elektroniczne INEL Sp. z o.o., ul. Mostowa 1, 80-778 Gdańsk |
•
An die Leiste mit den 5 mit J1 gekennzeichneten Anschlüssen
muss entsprechend folgende Klemmen angeschlossen werden:
Klemme 5 Leitungen der Steuerspannung OBEN
Klemme 4 Leitungen der Steuerspannung UNTEN
Klemme 3 Leitungen L1 (Versorgungsspannung 230V)
Klemme 2 Leitungen N (Versorgungsspannung 230V)
Klemme 1 Schutzleiter PE
GRUPPE
3. Umgang mit Altgeräten
Es ist verboten, gebrauchte Geräte mit anderen Abfällen
zusammenzubringen.
vorgesehenen Ort entsorgen. Der Haushalt spielt eine
wichtige Rolle im Recyclingsystem für Altgeräte. Durch die
ordnungsgemäße Trennung von Abfällen, einschließlich Altgeräten
und Batterien, stellen die Haushalte sicher, dass Altgeräte nicht im
Hausmüll, sondern an einem speziell dafür vorgesehenen Ort landen
und nach dem Recycling als Rohstoff für die Wiederverwendung
genutzt werden können.
Anforderungen der UE-Richtlinie 2006/42/EG und 2014/53/EU
übereinstimmt.
Der vollständige Text der EU-Konformitätserklärung ist unter
folgender Internetadresse abrufbar: www.inel.gda.pl
Nur
Przedsiębiorstwo Informatyczno-Elektroniczne INEL
Sp. z o.o. , ul. Mostowa 1, 80-778 Gdańsk, erklärt
hiermit als Hersteller des Produktes, dass der in der
vorliegenden Anweisung beschrieben Antrieb, der nach
ihrer Angaben benutzt wird, mit grundlegenden
VERSION DER ANWEISUNG 1.2023
