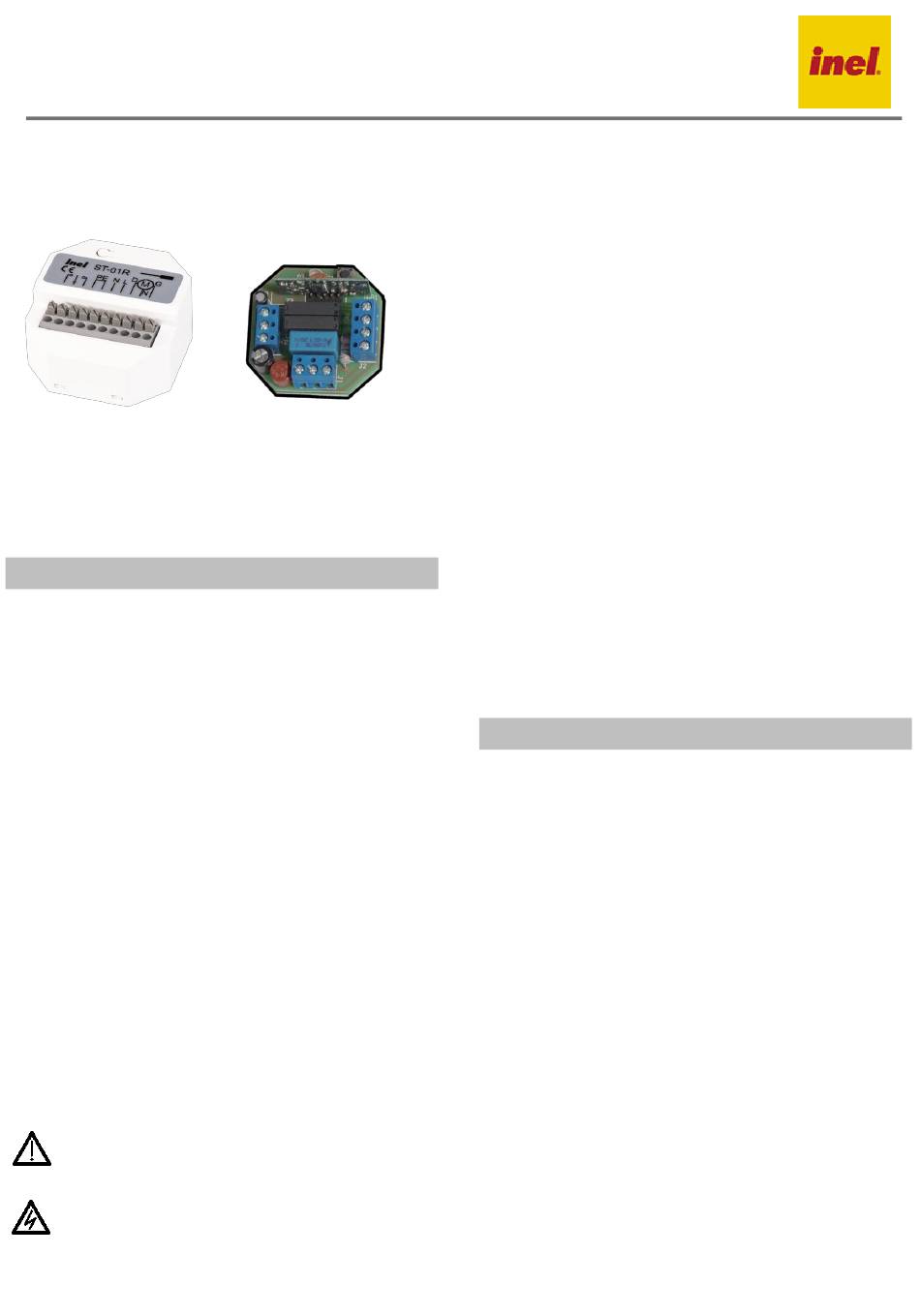

Inel ST-01R Anleitung Für Installation Und Gebrauch

Das Unterputzsteuergerät mit Funkempfänger, das in einer doppelt
tiefen Dose montiert ist, wird in drei Ausführungen hergestellt:
ST-01R - individuelles Steuergerät für die Rollos
ST-01RS - individuelles Steuergerät für die Beleuchtung
ST-01RZ - individuelles Steuergerät für die Jalousien
Das Steuergerät ST-01R (Rollladensteuerung) ist ein Gerät zur lokalen
oder ferngesteuerten Bedienung von Rollläden.
Das Steuergerät ST-01RS (Steuergerät für Beleuchtung) ermöglicht das
Ein- und Ausschalten von 230 VAC elektrischen Empfängern mit einer
Leistung von bis zu 200 W.
Das Steuergerät ST-01RZ (Steuergerät für Steuergerät) ermöglicht eine
präzise Positionierung (Änderung des Winkels der Jalousienlamellen).
1. Sicherheitshinweise
1.1 Grundlegende Hinweise
Das Steuergerät ST-01R wird zum Betrieb Betrieb in einem Zustand
übergeben, der eine sichere Installation und Benutzung ermöglicht,
vorausgesetzt dass alle Hinweise in der Betriebsanleitung und die
geltenden Sicherheits- und Unfallverhütungsvorschriften beachtet
werden.
Nur qualifizierte und befugte Personen dürfen mit der Installation und
Reparatur von elektrischen Geräten arbeiten. Umbau oder Anpassung
des Steuergeräted ST-01R sind nicht zulässig. Garantiereparaturen
dürfen nur vom
Für Reparaturen
nach Ablauf
Originalersatzteile und -zubehör
Betriebssicherheit des mitgelieferten Steuergeräts ST-01R ist nur bei
bestimmungsgemäßer Verwendung
technischen Daten angegebenen Grenzwerte dürfen unter keinen
Umständen überschritten werden.
1.2 Ergänzende Sicherheitsvorschriften
Bei der Installation, Inbetriebnahme und Wartung der Steuerung sind
die für den Einsatzfall geltenden Sicherheits- und
Unfallverhütungsvorschriften zu beachten. Folgende Bestimmungen
erfordern besondere Aufmerksamkeit:
1. Brandschutzvorschriften
2. Unfallverhütungsvorschriften
1.3 Allgemeine Anmerkungen zur Sicherheit und zu Schutzmitteln
Die aufgeführten Hinweise sind allgemeine Richtlinien für die
Verwendung von INEL-Steuerungen in Kombination mit anderen
Geräten. Diese Hinweise müssen bei der Installation und beim Betrieb
des Geräts unbedingt beachtet werden.
ACHTUNG Warnung vor einer möglichen Beschädigung
der Steuerung oder anderer fester Gegenstände, wenn keine
entsprechenden Vorsichtsmaßnahmen getroffen werden.
Gefahr - bedeutet, dass ein Risiko für das Leben und die
Gesundheit des
entsprechenden Vorsichtsmaßnahmen getroffen werden.
Anweisung für Installation und Gebrauch
der Steuergeräte mit Funkempfänger des Typs: ST
Modelle:
Hersteller durchgeführt
der Garantiezeit sollten
verwendet werden.
gewährleistet. Die
Benutzers besteht, wenn
Anweisung übersetzt DE
ST-01R, ST-01RS, ST-01RZ
• Überprüfen Sie die Befestigung aller Schraubverbindungen, bevor Sie
die Steuerung installieren und die Endschalter einstellen.
• Beachten
Unfallverhütungsvorschriften.
• Stellen Sie vor dem Auswechseln der Sicherungen sicher, dass eine
sichere Spannungsunterbrechung im Versorgungsstromkreis vorliegt,
trennen Sie die Versorgungsleitungen vom Steuergerät, entfernen Sie
die Steuergeräteplatine, wechseln Sie dann die Sicherung aus und
schließen Sie die Versorgungsleitungen wieder an.
• Bei INEL-Geräten mit konstanter Netzversorgung sollte für die
Steuerung zusätzlich zur Absicherung ein Leistungsschalter mit
sicherer Spannungsunterbrechung (z. B. ein Sicherungstrennschalter)
verwendet werden, der so installiert ist, dass alle Verbindungen leicht
getrennt werden können.
• Leitungen und Kabel sollten regelmäßig auf Isolationsschäden und
lokale Unterbrechungen überprüft werden.
• Wenn die Kabel beschädigt sind, müssen die beschädigten Kabel nach
dem Abschalten der Stromversorgung sofort ersetzt werden.
• Vor dem Einschalten ist zu prüfen, ob die zulässige Gerätespannung
mit der örtlichen Versorgungsspannung übereinstimmt.
1.4 Warnhinweis – wichtig für die Sicherheit der Personen:
• Lassen Sie Kinder nicht mit den Bedienelementen spielen;
• Bewahren Sie Fernbedienungen außerhalb der Reichweite von
Kindern auf;
• Achten Sie darauf, dass sich das Rollladen bewegt und halten Sie
Personen fern, bis es vollständig geöffnet oder geschlossen ist;
• Die Benutzer des Rollladens müssen in der Bedienung des Rollladens
und in den damit verbundenen Gefahren geschult und unterwiesen
werden. Personen gelten als geschult, wenn der Arbeitgeber, der
Verwalter oder der Eigentümer ihnen die Bedienung des Tores erlaubt
und sie in die Handhabung eingewiesen hat.
2. Montageanweisung
werden.
Das Steuergerät ST-01R ist ein Gerät zur lokalen oder Fernsteuerung von
nur
Rollläden. Das Gerät ist für die Unterputzmontage in einer Dose mit doppelter
Die
Tiefe geeignet.
in den
Die lokale Steuerung erfolgt über einen manuellen Schlüssel, der an den
manuellen Eingang angeschlossen ist. Das Steuergerät verfügt über eine
Haltefunktion, d.h. ein kurzes Drücken der Handschaltertaste bewirkt einen vollen
Zyklus zum Öffnen oder Schließen des Rollladens (die werkseitige Zeit des
Anlegens der Spannung an den Motor beträgt 100 Sekunden).
Die Fernsteuerung
PIL-02/04XB,
PIL-19/99PMT, PIL-01/05/09/19DL, PIL19/99DLT, PIL-99TST und PIL-
19/99MMT.
ST-01RZ (Steuergerät für Jalousien)
Das Steuergerät ermöglicht eine präzise Positionierung (Veränderung des
Lamellenwinkels). Vor Ort über einen Handtaster und aus der Ferne über
Fernbedienungen:
PIL-19/99PMT, PIL-05/09/19DL, PIL-19/99DLT, PIL-99TST und PIL-
19/99MMT.
Die Handtaste funktioniert je nach Betätigungsdauer auf zwei Arten:
- weniger als 1 Sekunde – bewirkt einen Start mit anhaltendem Öffnen oder
Schließen (100 Sekunden),
- länger als 1 Sekunde - schaltet die Steuerung kurzzeitig den Motor ein und stellt
den Lamellenwinkel „Einstellung der Lamellen" ein.
Bei der Fernbedienung empfängt das Steuergerät Befehle, die von
Fernbedienungen im Normal- und Jalousiemodus gesendet werden. Die Befehle
von der Fernbedienung führen im Normalmodus einen vollständigen Öffnungs-
oder Schließzyklus aus. Im Jalousiemodus bewirkt jeder Befehl, dass die
Steuerung den Motor – „Einstellung der Lamellen" – kurzzeitig einschaltet.
keine
Sie die geltenden
ist über folgende Fernbedienungen
PIL-01PT, PIL-01/04NS,
PIL-01/04NS,
Sicherheits- und
möglich:
PIL-01/05/09/19PM,
PIL-05/09/19PM,
