Inel ST-01RN Anleitung Für Installation Und Gebrauch

der Unterputz-Steuergeräte mit Funkempfänger des Typs: ST
ST-01RN - Unterputzs-Steuergerät mit Touchpanel und
Funkempfänger in einer doppeltiefen Dose für die Fern- und Vor-Ort-
Steuerung von Rollläden und Jalousien.
1. Sicherheitshinweise
1.1 Grundlegende Hinweise
Das Steuergerät ST-01RN wird zum Betrieb Betrieb in einem Zustand übergeben,
der eine sichere Installation und Benutzung ermöglicht, vorausgesetzt dass alle
Hinweise in der Betriebsanleitung und die geltenden Sicherheits- und
Unfallverhütungsvorschriften beachtet werden.
Nur qualifizierte und befugte Personen dürfen mit der Installation und Reparatur
von elektrischen Geräten arbeiten. Umbau oder Anpassung des Steuergeräted ST-
01RN sind nicht zulässig. Garantiereparaturen dürfen nur vom Hersteller
durchgeführt werden. Für Reparaturen nach Ablauf der Garantiezeit sollten nur
Originalersatzteile und -zubehör verwendet werden. Die Betriebssicherheit des
mitgelieferten Steuergeräts ST-01RN ist nur bei bestimmungsgemäßer
Verwendung gewährleistet. Die in den technischen Daten angegebenen
Grenzwerte dürfen unter keinen Umständen überschritten werden.
1.2 Ergänzende Sicherheitsvorschriften
Bei der Installation, Inbetriebnahme und Wartung der Steuerung sind
die für den Einsatzfall geltenden Sicherheits- und
Unfallverhütungsvorschriften zu beachten. Folgende Bestimmungen
erfordern besondere Aufmerksamkeit:
1. Brandschutzvorschriften
2. Unfallverhütungsvorschriften
1.3 Allgemeine Anmerkungen zur Sicherheit und zu Schutzmitteln
Die aufgeführten Hinweise sind allgemeine Richtlinien für die
Verwendung von INEL-Steuerungen in Kombination mit anderen
Geräten. Diese Hinweise müssen bei der Installation und beim Betrieb
des Geräts unbedingt beachtet werden.
ACHTUNG Warnung vor einer möglichen Beschädigung
der Steuerung oder anderer fester Gegenstände, wenn
keine entsprechenden Vorsichtsmaßnahmen getroffen
werden.
Gefahr - bedeutet, dass ein Risiko für das Leben und die
Gesundheit des
entsprechenden Vorsichtsmaßnahmen getroffen werden.
• Überprüfen Sie die Befestigung aller Schraubverbindungen, bevor Sie die
Steuerung installieren und die Endschalter einstellen.
• Beachten Sie die geltenden Sicherheits- und Unfallverhütungsvorschriften.
• Stellen Sie vor dem Auswechseln der Sicherungen sicher, dass eine sichere
Spannungsunterbrechung im Versorgungsstromkreis vorliegt, trennen Sie die
Versorgungsleitungen vom Steuergerät, entfernen Sie die Steuergeräteplatine,
wechseln Sie dann die
Versorgungsleitungen wieder an.
• Bei INEL-Geräten mit konstanter Netzversorgung sollte für die Steuerung
zusätzlich zur Absicherung
Spannungsunterbrechung (z. B. ein Sicherungstrennschalter) verwendet
werden, der so installiert ist, dass alle Verbindungen leicht getrennt werden
können.
Anweisung übersetzt DE
Anweisung für Installation und Gebrauch
Modell:
Benutzers besteht, wenn
aus und schließen
Sicherung
ein Leistungsschalter mit
ST-01RN
• Leitungen und Kabel sollten regelmäßig auf Isolationsschäden und lokale
Unterbrechungen überprüft werden.
• Wenn die Kabel beschädigt sind, müssen die beschädigten Kabel nach dem
Abschalten der Stromversorgung sofort ersetzt werden.
• Vor dem Einschalten ist zu prüfen, ob die zulässige Gerätespannung mit der
örtlichen Versorgungsspannung übereinstimmt.
1.4 Warnhinweis – wichtig für die Sicherheit der Personen:
• Lassen Sie Kinder nicht mit den Bedienelementen spielen;
• Bewahren Sie Fernbedienungen außerhalb der Reichweite von Kindern auf;
• Achten Sie darauf, dass sich das Rollladen bewegt und halten Sie Personen
fern, bis es vollständig geöffnet oder geschlossen ist;
• Die Benutzer des Rollladens müssen in der Bedienung des Rollladens und in
den damit verbundenen Gefahren geschult und unterwiesen werden. Personen
gelten als geschult, wenn der Arbeitgeber, der Verwalter oder der Eigentümer
ihnen die Bedienung des Tores erlaubt und sie in die Handhabung eingewiesen
hat.
2. Montageanweisung
Das Steuergerät ST-01RN ist ein Gerät zur lokalen oder ferngesteuerten
Steuerung der Rollläden oder Jalousien bestimmt. Das Gerät ist für die
Unterputzmontage in einer Dose mit doppelter Tiefe geeignet. Die lokale
Steuerung erfolgt über ein Touchpanel. Die Fernsteuerung ist über
folgende Fernbedienungen möglich:
PIL-02/04XB, PIL-01PT, PIL-01/04NS, PIL-01/05/09/19PM,
PIL-19/99PMT, PIL-01/05/09/19DL, PIL19/99DLT, PIL-19/99MMT,
PIL-99TST.

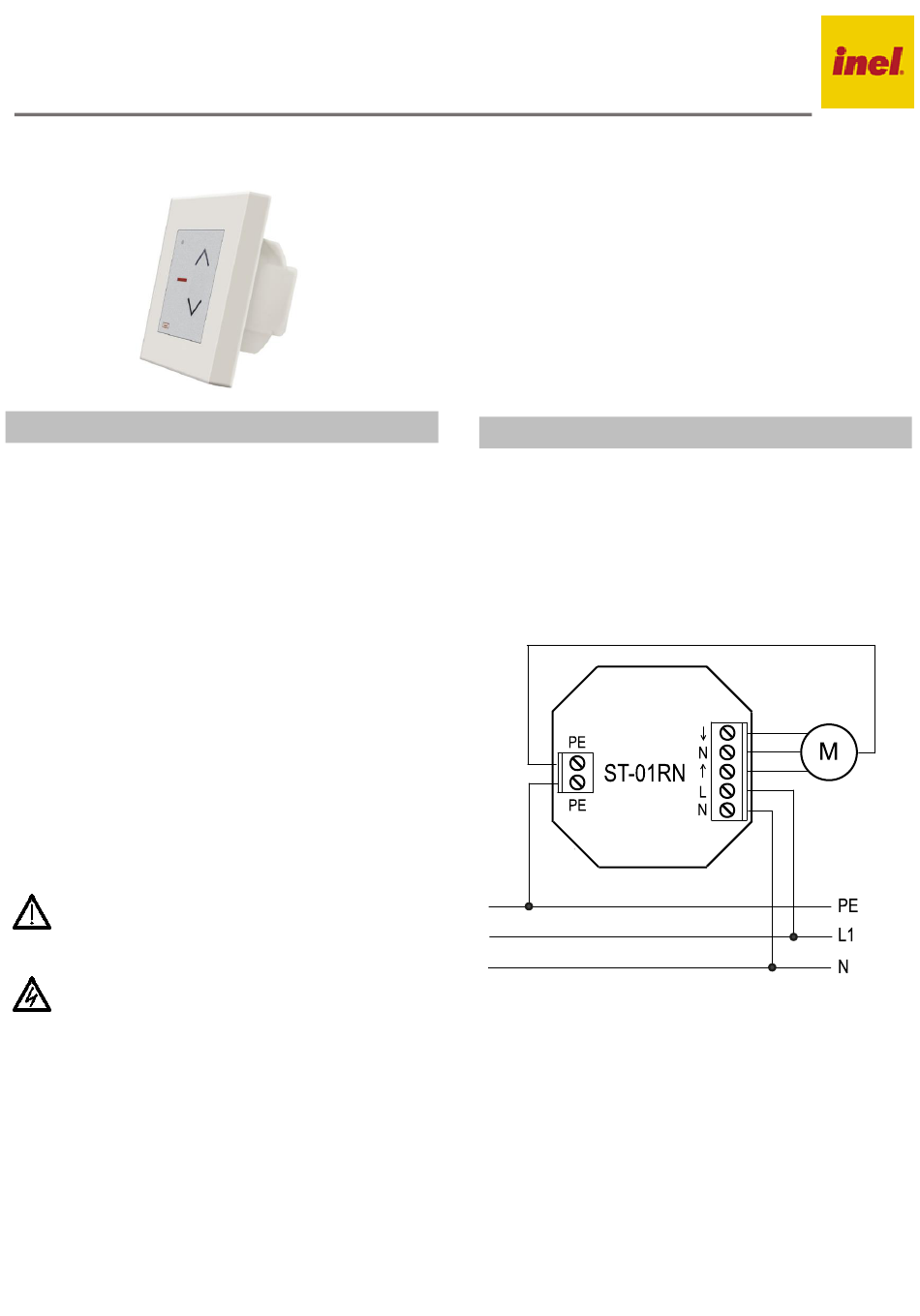

2.1 Anschluss des Steuergerätes ST-01RN
keine
Anschluss des Motors:
•
Klemme ↓ - Leitung, die für die Bewegung des Motors nach unten
verantwortlich ist
•
Klemme N - gemeinsame Leitung des Motors
•
Klemme↑ - Leitung, die für die Bewegung des Motors nach oben
verantwortlich ist
Sie die
•
Klemme PE - Motorschutzkabel
Anschluss der Stromversorgung:
sicherer
•
Klemme L - Leitung L1 der Anlage (Phase)
•
Klemme N - Leitung N der Anlage (neutral)
•
Klemme PE - PE-Leiter der Anlage (Schutzleiter)
Abbildung 1
