Beschreibung
Abb. 1 Ansicht des Steuergerätes
Beschreibung der Schnittstellen:
L – Stromversorgung - Leitung L der Anlage (braun)
N – Stromversorgung - Leitung N der Anlage (blau)
N – Stromversorgung - Leitung N zum Empfänger (blau)
OUT – Ausgang - Leitung L zum Empfänger (braun)
MAN– Steuerungseingang – monostabiler Schalter
COM– Steuerungseingang – monostabiler Schalter
3
Montage
Montage des Steuergerätes in die Netzsteckdose
3.1

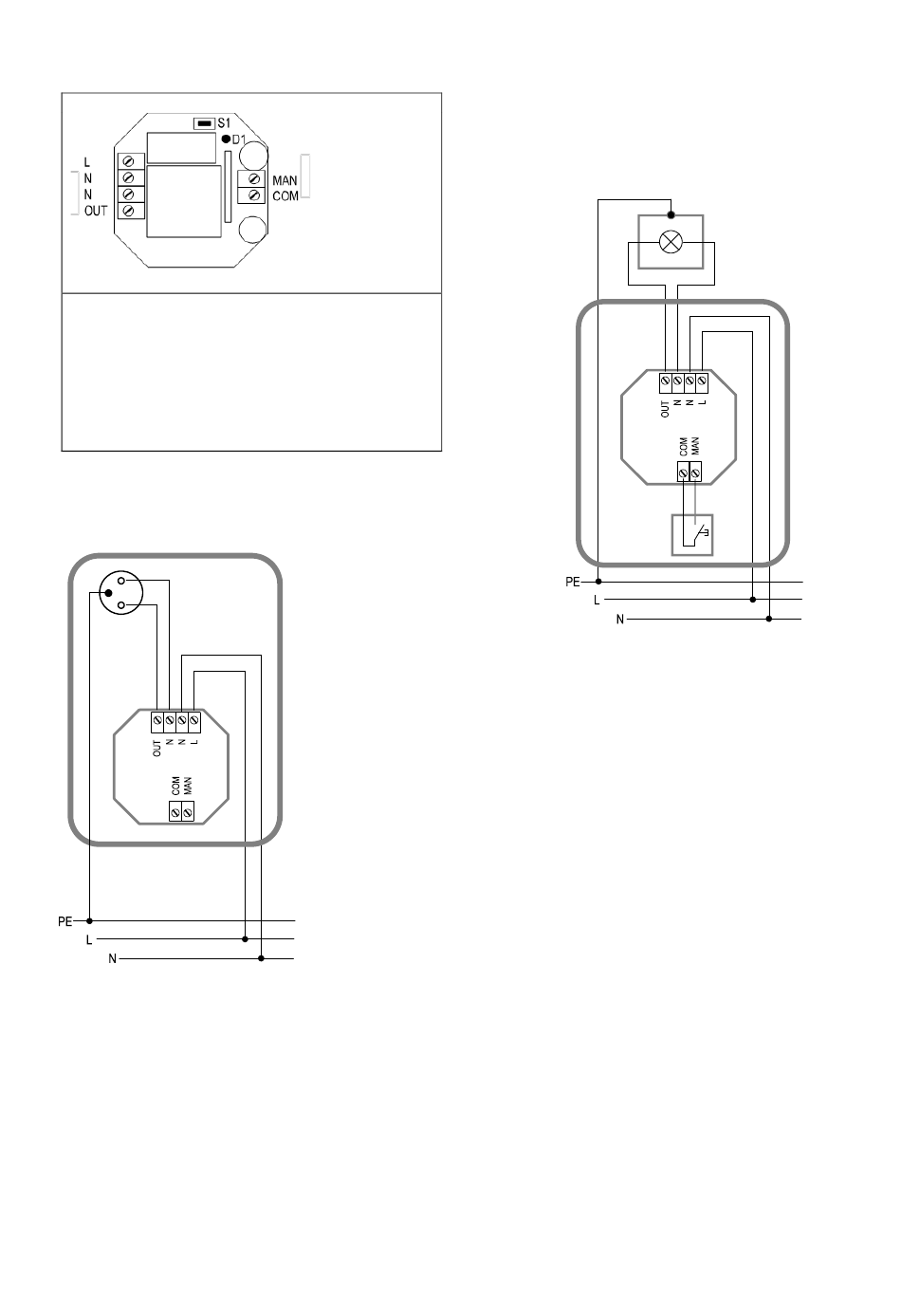

Abb. 2 Anschluss des Steuergerätes in der Netzsteckdose
Das Steuergerät ist für den Einbau in eine doppelttiefe (60 mm)
Elektrodose vorgesehen.
▪
Schalten Sie die Stromversorgung des Stromkreises aus,
an den das Steuergerät angeschlossen werden soll.
▪
Öffnen Sie die Dose, in der das Steuergerät installiert
werden soll
▪
Schließen Sie die Stromversorgung an die Klemmen L und
N des Steuergerätes an.
▪
Verbinden Sie die Buchse mit den Klemmen N und OUT
des Steuergerätes, verbinden Sie den Erdungsstift der
Buchse mit dem PE-Leiter der Anlage (gelb-grün)
▪
Legen Sie das Steuergerät und die Steckdose in die Dose
▪
Schalten Sie die Stromversorgung ein
▪
Fügen Sie das Steuergerät zu den Geräten des InelSmart-
Systems hinzu (siehe Anweisungen für Fernbedienungen:
PIL-99TSTX, PIL-01DLX, PIL-05DLX und der Zentrale
InelSmart)
▪
Die Funktion des Steuergerätes prüfen (siehe
Bedienungsanweisungen der Fernbedienungen:
PIL-99TSTX, PIL-01DLX, PIL-05DLX und der Zentrale
InelSmart)
Einbau des Steuergeräts in der
3.2
Beleuchtungsdose
Abb. 3 Anschluss des Steuergerätes in der Beleuchtungsdose
▪
Schalten Sie die Stromversorgung des Stromkreises aus,
an den das Steuergerät angeschlossen werden soll.
▪
Öffnen Sie die Dose, in der das Steuergerät installiert
werden soll
▪
Schließen Sie die Stromversorgung an die Klemmen L und
N des Steuergerätes an.
▪
Schließen Sie die Lampe an die Klemmen N und OUT des
Steuergeräts an.
▪
Schließen Sie einen monostabilen Schalter an die
Steuerklemmen COM und MAN an.
▪
Legen Sie das Steuergerät und die Steckdose in die Dose
▪
Schalten Sie die Stromversorgung ein
▪
Fügen Sie das Steuergerät zu den Geräten des Systems
hinzu (siehe Anweisungen für Fernbedienungen:
PIL-99TSTX, PIL-01DLX, PIL-05DLX und Zentralen
InelSmart)
▪
Die Funktion des Steuergerätes prüfen (siehe
Bedienungsanweisungen der Fernbedienungen:
PIL-99TSTX, PIL-01DLX, PIL-05DLX und Zentralen
InelSmart)
