ST-01RS (Steuergerät für Beleuchtung)
Das Steuergerät ermöglicht das zeitlich unbegrenzte Ein- und
Ausschalten von 230-VAC-Stromempfängern. Vor Ort über einen
Handtaster und aus der Ferne über Fernbedienungen:
PIL-02/04XB, PIL-01PT, PIL-01/04NS, PIL-01/05/09/19PM,
PIL-19/99PMT, PIL-01/05/09/19DL, PIL19/99DLT , PIL-99TST
und PIL-19/99MMT.
Die Handtaste funktioniert in der Schleife „Ein – Aus – Ein".
Bei der Fernsteuerung empfängt das Steuergerät Befehle, die von
Fernbedienungen im Normalmodus gesendet werden. Befehle von den
Fernbedienungen der XB-Serie funktionieren in einer „Ein-Aus-Ein"-
Schleife. Die Steuerung über andere Fernbedienungen erfolgt jedoch wie
folgt:
- „oben" – einschalten,
- „Stopp" – ausschalten,
- „unten" – ausschalten.

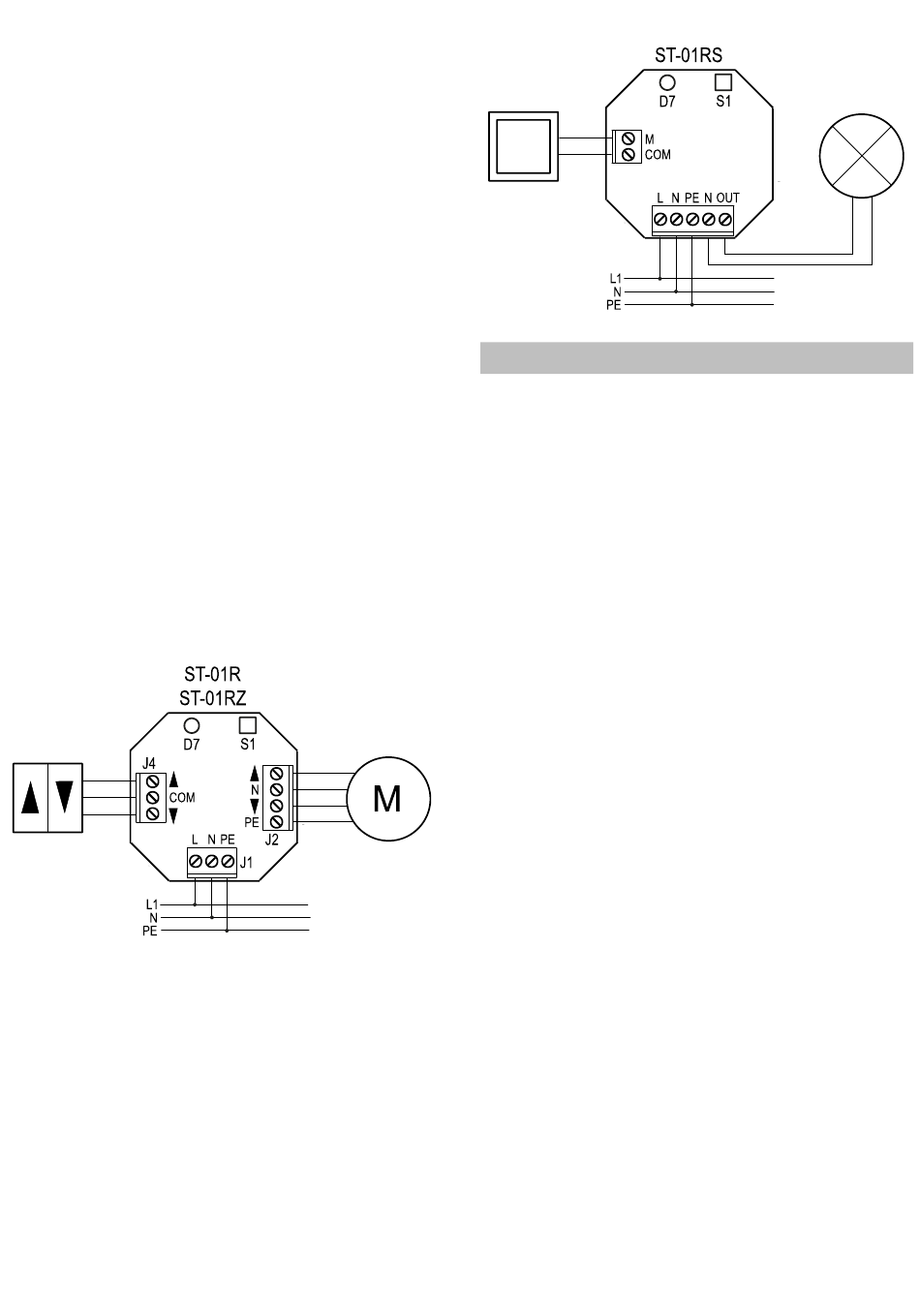

2.1 Anschluss des Steuergerätes ST-01R und ST-01RZ
L
Kabel L1 der Leitung
N
Kabel N der Leitung
PE
Leitung PE der Anlage
MOTOR Anschluss des Motors
PE
Schutzleiter des Motors
▲
Leitung, obere Seite des Motors
N
neutrale Leitung des Motors blau.
▼
Leitung, untere Seitee des Motors
MANUAL Anschluss der manuellen Taste
▲
für die Taste oben
COM zum gemeinsamen Pol
▼
für die Taste unten.
ACHTUNG:
Der Jalousie-Schalter funktioniert durch Kurzschließen der
Klemmen mit der COM-Klemme
KEIN NETZ ANSCHLIESSEN!
Abb.1 Anschluss des Steuergerätes ST-01R, ST-01RZ
2.2 Anschluss des Steuergerätes ST-01RS
L
Leitung L1 der Anlage
N
Leitung N der Anlage
PE
Schutzleiter
Leitung L des Empfängers
OUT
Leitung N des Empfängers
N
MANUAL Anschluss der manuellen Taste
für die Taste oben
M
COM
zum gemeinsamen Pol
ACHTUNG
Der Jalousie-Schalter funktioniert durch Kurzschließen der
Klemmen mit der COM-Klemme
KEIN NETZ ANSCHLIESSEN!
braun
blau
gelb-grün
gelb-grün
braun
schwarz
Abb.2 Anschluss des Steuergerätes ST-01RS
3. Registrierung der Fernbedienungen
Das Steuergerät ist mit folgenden Fernebedienungen kompatibel: PIL-
01/04NS, PIL-01/05/09/19PM, PIL-19/99PMT, PIL-01/05/09/19DL,
PIL-19/99DLT, PIL-19/99MMT, PIL-02/04XB, PIL-01PT, PIL-99TST.
Bei ST-Steuergeräten des Typs ST-01R bieten wir zwei Möglichkeiten,
die Programmieroption aufzurufen:
1. Nach dem Drücken von S1 am Steuergerät.
2. Versetzen des Steuergerätes in den Programmiermodus mit einer
zuvor registrierten Fernbedienung.
Aktivieren Sie die Fernbedienung und wählen Sie den Kanal, den Sie
registrieren möchten.
Drücken Sie die S1-Taste am Steuergerät. Die D7-Diode leuchtet etwa
10 Sekunden lang grün. Während dieser Zeit sollten Sie folgende
Tätigkeiten ausführen:
- Taste ▲ an der Fernbedienung PIL-01/04NS, PIL-01/05/09/19DL,
PIL-19/99DLT, PIL-01/05/09/19PM, PIL-19/99PMT, PIL-99TST,
PIL-19/99MMT drücken
- Drücken Sie die Taste des ausgewählten Kanals in der Fernbedienung
PIL-02XB, PIL-04XB
- Die Taste des Jalousie-Schalters in der Fernbedienung PIL-01PT
drücken
Die korrekte Registrierung wird vom Steuergerät durch kurzes rotes
Blinken der D7-Diode entsprechend der Anzahl der registrierten Kanäle
signalisiert.
Um weitere Kanäle zu registrieren, wiederholen Sie den Vorgang.
Wenn wir bereits über eine registrierte Fernbedienung verfügen.
Wir können dem Steuergerät weitere Kanäle derselben oder einer anderen
Fernbedienung hinzufügen, indem wir in den Programmiermodus wechseln:
- drücken Sie gleichzeitig die Tasten ▲ und ▼auf der Fernbedienung
PIL-01/04NS, PIL-01/05/09/19DL, PIL-19/99DLT, PIL-01/05/09/19PM,
PIL-19/99PMT , PIL-99TST, PIL-19/99MMT. Der am Steuergerät
angeschlossene Motor führt eine kurze Auf- und Abwärtsbewegung aus,
gefolgt von einer Reihe kurzer Auf- und Abwärtsbewegungen, die der Anzahl
der programmierten Kanäle entsprechen. Während der nächsten 10 Sekunden
bleibt der Antrieb im Programmiermodus. Um einen neuen Kanal für dieselbe
oder eine andere Fernbedienung zu registrieren, gehen Sie bitte wie folgt vor:
- Taste ▲ an der Fernbedienung PIL-01/04NS, PIL-01/05/09/19DL, PIL-
19/99DLT, PIL-01/05/09/19PM, PIL-19/99PMT, PIL-99TST, PIL-19/99MMT
drücken
- Drücken Sie die Taste des ausgewählten Kanals in der Fernbedienung PIL-
02XB, PIL-04XB
- Die Taste des Jalousie-Schalters in der Fernbedienung PIL-01PTdrücken
Die korrekte Registrierung wird vom Steuergerät durch eine Reihe kurzer Auf-
und Abbewegungen des Motors, an den es angeschlossen ist, signalisiert.
ACHTUNNG: Auf diese Weise können Sie ein Steuergerät programmieren,
das von dieser Fernbedienung aus bedient wird und das Sie für die
Registrierung verwenden werden.
