ANLEITUNG: Spannrolle Compact 126 Cod: DYN 66.2.07
Datum: 14/01/2025 Revisionsstand: 07
2.2.1 ADAPTER FÜR DIE COMPACT-FÜHRUNG
Die Compact-Spannrolle kann auch über einen Adapter an der Führung befestigt werden.

2.3 ANBRINGEN DES BEGRENZERSEILS

Die zu installierenden Seile sind im Abschnitt iii von Punkt 2 dieser Anleitung aufgeführt.
Bei beiden handelt es sich um keine Standardversionen, sondern um spezielle Seile für Anwendungen mit kleinen
Rollendurchmessern. Bei der Verwendung dieser Seile muss ein erhöhtes Maß an Aufmerksamkeit aufgewandt
werden.
Für eine fachgerechte Anwendung empfiehlt es sich, die Zertifikate der Hersteller beider Seile zu lesen.
- PFEIFER DRAKO 250 T 6 mm y 6,5 mm  KP 067/2
- BRUNTON SHAW ELSTAR 8W 6.5 mm  CA 584-1
- GUSTAV WOLF PAWO 819W 6.5 mm KP298
Schlagen Sie im Zertifikat und im Handbuch des Quasar-Begrenzers nach, um genaue Informationen zur
Verwendung der Kabel zu erhalten.
Es ist sehr wichtig, das Kabel mit der bestmöglichen Ausrichtung zu verlegen. Dazu verfügen beide Kabel über einen
entlang ihrer Länge lackierten Streifen (blau für DRAKO 250 T, grün für PAWO 819W und rot für ELSTAR 8W).
Anhand dieser Linie ist nach erfolgtem Einbau des Seils zu prüfen, dass es weder Verdrehungen noch
Fehlausrichtungen aufweist
Nach der Befestigung der Compact-Spannrolle ist das Begrenzerseil (12) auf der Spannrolle anzubringen.
Zum leichteren Einbau des Seils ist der untere Seilaustrittschutz (16) zu drehen. Zu diesem Zweck ist die Schraube
(16.a) herauszudrehen und die Schraube (16.b) ist zu lockern.
Das freie Ende einer der Seilstränge ist durch die in der oberen Halterung (7) angebrachten Öffnungen zu führen.
Das Seilende ist zwischen die Seilrille der Rolle (2) und den Austrittschutz (8), dann um die Rolle (2) herum bis zum
anderen Austrittschutz (8) zu führen, wo es durch die gegenüber der Eintrittsöffnung gelegene Öffnung wieder
herausgeführt wird.
Sobald das Seil über die Spannrolle Compact geführt wurde, ist der untere Seilaustrittschutz (16) durch Anbringen
der Schraube (16.a) und Anziehen der Schraube (16.b) wieder an seiner Ausgangsposition anzubringen.
Danach ist das freie Ende des Seils, das über die Spannrolle geführt wurde, durch die Begrenzerbefestigung des
Auslösegestänges (13) zu führen. Beim Anbringen der Seilklemmen (14), mit denen das Seil an der
Begrenzerbefestigung des Auslösegestänges (13) befestigt wird, ist das Seil (12) zu spannen

2.4 SPANNEN DES SEILS

Bevor mit dem Spannen des Seils begonnen wird, ist sicherzustellen, dass die Seilklemmen korrekt montiert sind.
Hinweis: Dieses Handbuch liefert Teilinformationen der Gebrauchs- und Wartungsanleitung dieses Produkts. Die komplette Anleitung
steht Ihnen im Kundenbereich der Internetseite von Dynatech zur Verfügung; http://customers.dynatech-elevation.com/

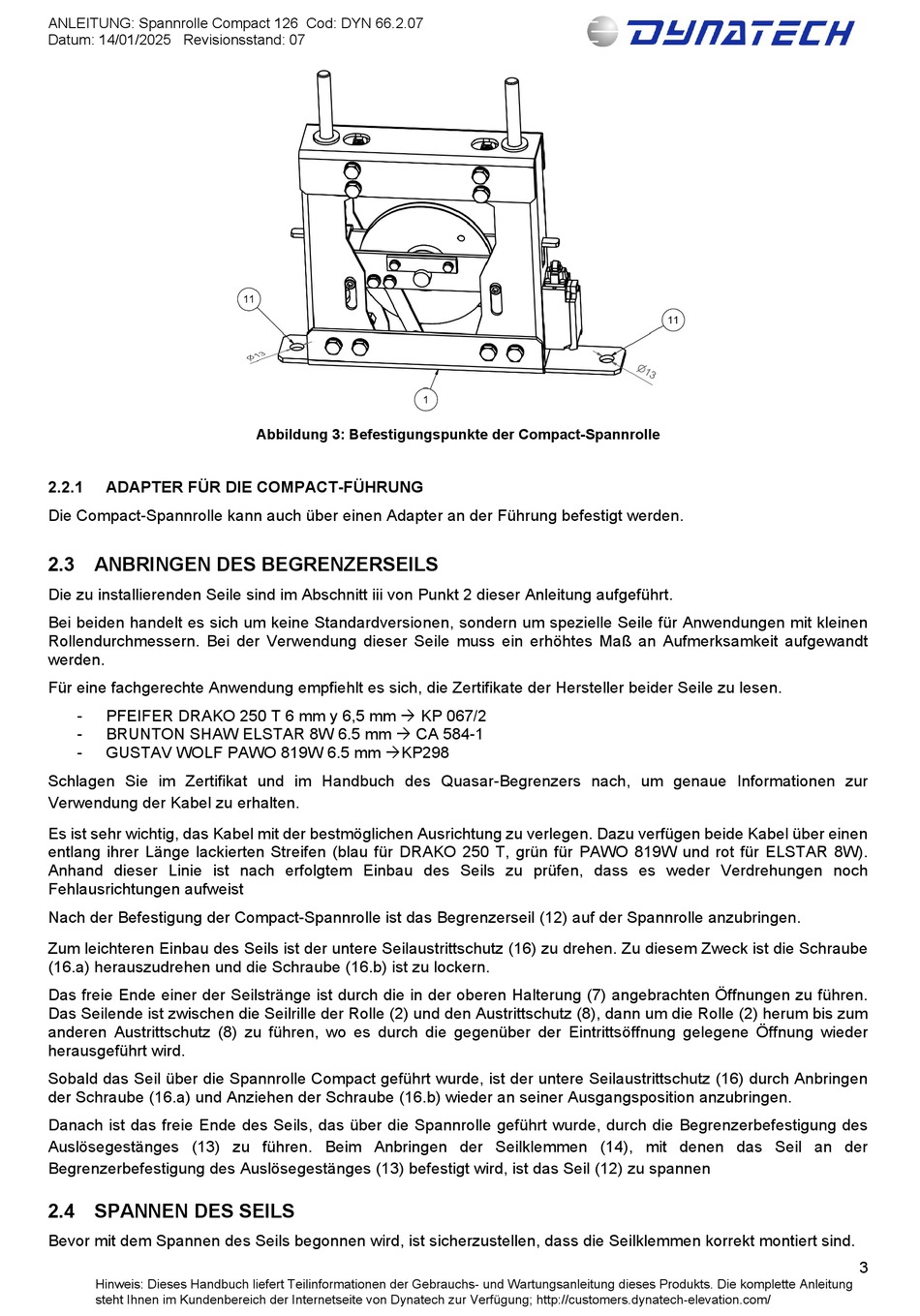

Abbildung 3: Befestigungspunkte der Compact-Spannrolle
