ANLEITUNG: Spannrolle Compact 200 Cod: DYN 66.1.05
Datum: 14/12/2022 Revisionsstand: 05
2.2.1.
ADAPTER FÜR DIE COMPACT-FÜHRUNG
Die Compact-Spannrolle kann auch über einen Adapter an der Führung befestigt werden.
2.3.
ANBRINGEN DES BEGRENZERSEILS
Nach der Befestigung der Compact-Spannrolle ist das Begrenzerseil (12) auf der Spannrolle anzubringen.
Zum leichteren Einbau des Seils ist der untere Seilaustrittschutz (16) zu drehen. Zu diesem Zweck ist die Schraube
(16.a) herauszudrehen und die Schraube (16.b) ist zu lockern
Das freie Ende einer der Seilstränge ist durch die in der oberen Halterung (7) angebrachten Öffnungen zu führen.
Das Seilende ist zwischen die Seilrille der Rolle (2) und den Austrittschutz (8), dann um die Rolle (2) herum bis zum
anderen Austrittschutz (8) zu führen, wo es durch die gegenüber der Eintrittsöffnung gelegene Öffnung wieder
herausgeführt wird.
Sobald das Seil über die Spannrolle Compact geführt wurde, ist der untere Seilaustrittschutz (16) durch Anbringen
der Schraube (16.a) und Anziehen der Schraube (16.b) wieder an seiner Ausgangsposition anzubringen
Danach ist das freie Ende des Seils, das über die Spannrolle geführt wurde, durch die Begrenzerbefestigung des
Auslösegestänges (13) zu führen. Beim Anbringen der Seilklemmen (14), mit denen das Seil an der
Begrenzerbefestigung des Auslösegestänges (13) befestigt wird, ist das Seil (12) zu spannen.
2.4.
SPANNEN DES SEILS
Bevor mit dem Spannen des Seils begonnen wird, ist sicherzustellen, dass die Seilklemmen korrekt montiert sind.
Um das Seil spannen zu können, sind die Federkompressionsmuttern (5) loszuschrauben. Hier sollten beide Muttern
praktisch gleichzeitig losgeschraubt werden. Das heißt, die beiden Muttern sind abwechselnd zu lösen, damit sich
die beiden Seilspannfedern (3) gleichzeitig entspannen, die Rolle (2) sich gleichmäßig absenkt und das Seil (12)
nach und nach gespannt wird.
In dem Maße wie die Muttern (5) losgeschraubt werden, wird das Begrenzerseil (12) gespannt. Die Muttern (5) sind
loszuschrauben, bis die Federn komplett entspannt sind. Es empfiehlt sich, die gelockerten Muttern (5) auf den
Enden der Federkompressionsstangen (4) zu belassen, wie Abbildung 19 zeigt.
Hinweis: Dieses Handbuch liefert Teilinformationen der Gebrauchs- und Wartungsanleitung dieses Produkts. Die komplette Anleitung
steht Ihnen im Kundenbereich der Internetseite von Dynatech zur Verfügung; http://customers.dynatech-elevation.com/

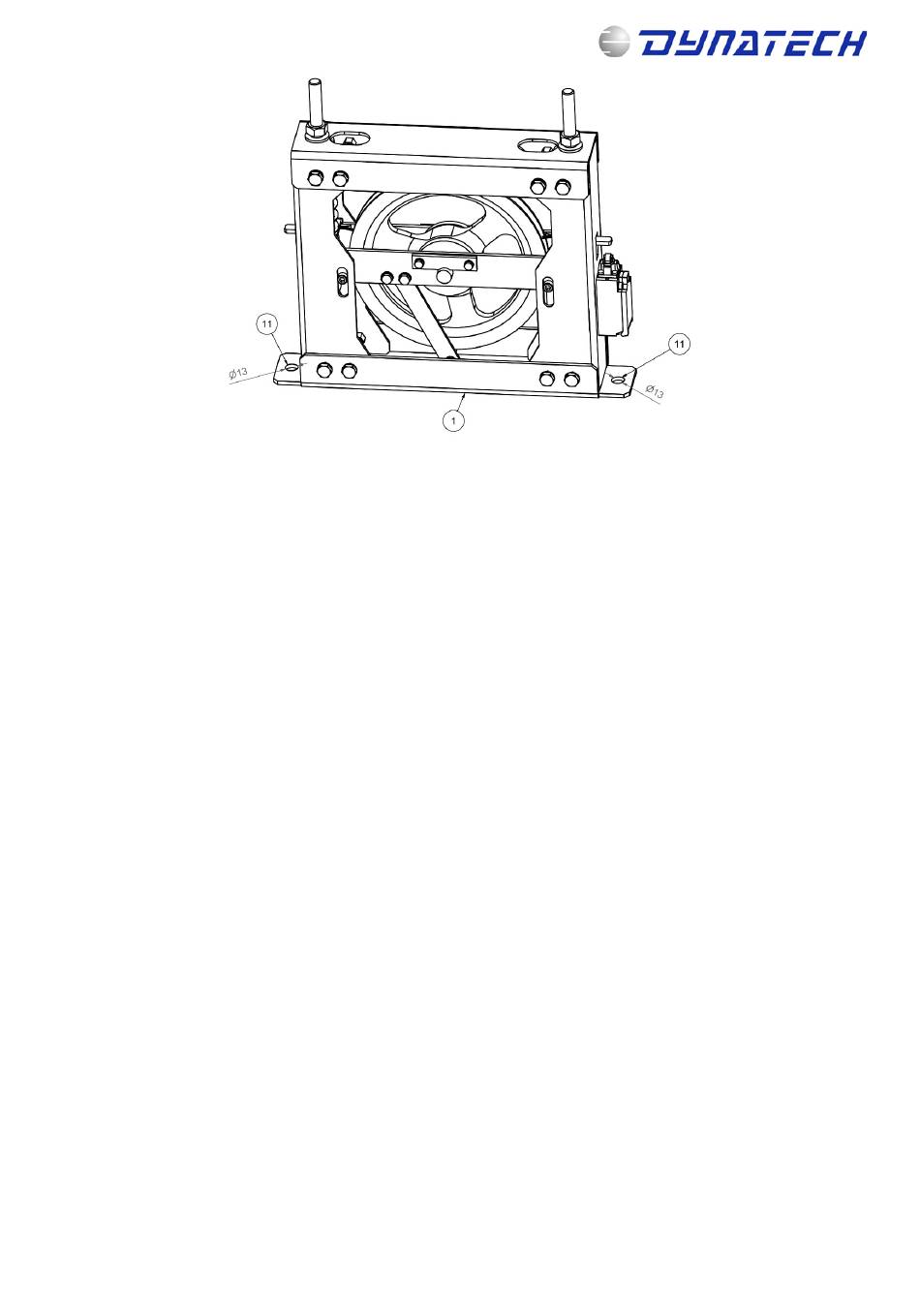

Abbildung 3: Befestigungspunkte der Compact-Spannrolle
