ANLEITUNG: Spannrolle Compact 126 Cod: DYN 66.2.07

Datum: 14/01/2025 Revisionsstand: 07

2.5 ENTSPANNUNGSKONTAKT

Aufgrund einer normalen Verlängerung des Seils kann es zur Seilentspannung kommen.

Um mögliche Entspannungszustände oder gar einen Seilriss festzustellen, ist die Compact-Spannrolle mit einem

elektrischen Kontakt (10) ausgerüstet. Dieser Kontakt (10) muss an den Sicherheitskreis der Anlage angeschlossen

werden.

Falls sich das Seil entspannt oder gar reißt, wird der Kontakt (9) durch das Betätigungselement des

Entspannungskontakts (9) aktiviert (siehe Abbildung 22), und die Zugmaschine .wird angehalten.

Hinweis: Der Kontakt (9) kann sowohl an der rechten als auch an der linken vertikalen Halterung der Compact-

Spannrolle angebracht werden.

Falls es zu einer Entspannung des Seils kommt, muss dieses nachgespannt werden.

Falls beim Einbau nicht über den optionalen Seilspanner (15) (DIN 1480 M10) verfügt wird, sind die

Federkompressionsmuttern (5) anzuziehen, bis das Betätigungselement des Entspannungskontakts (8) an seiner

maximalen Position ist, wie Abbildung 15 zeigt. Es wird daran erinnert, dass die Muttern (5) immer abwechselnd

angezogen werden müssen.

Hinweis: Dieses Handbuch liefert Teilinformationen der Gebrauchs- und Wartungsanleitung dieses Produkts. Die komplette Anleitung

steht Ihnen im Kundenbereich der Internetseite von Dynatech zur Verfügung; http://customers.dynatech-elevation.com/

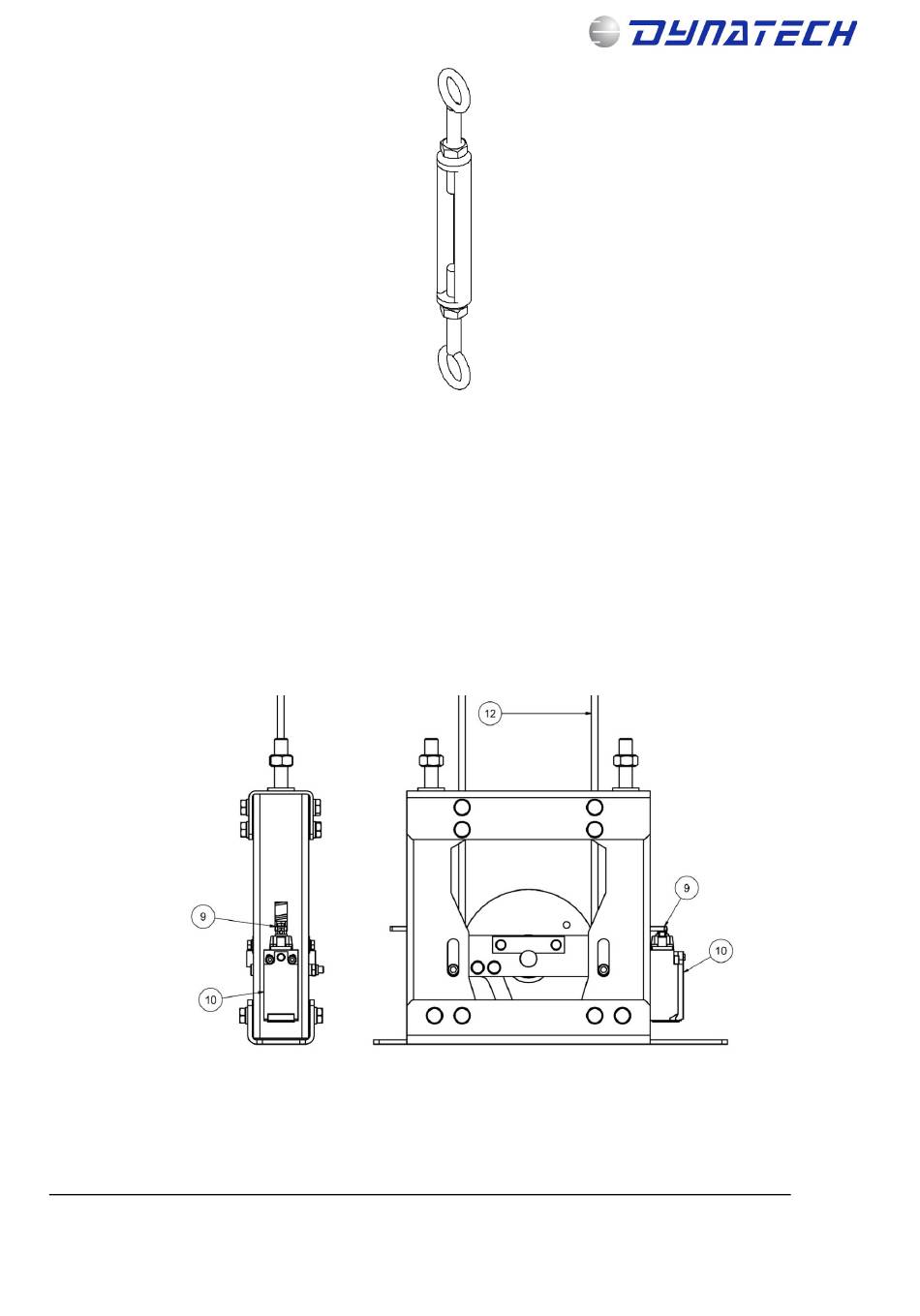

Abbildung 21: Spanner mit Kontermutter

Abbildung 22: Entspannung des Seils
