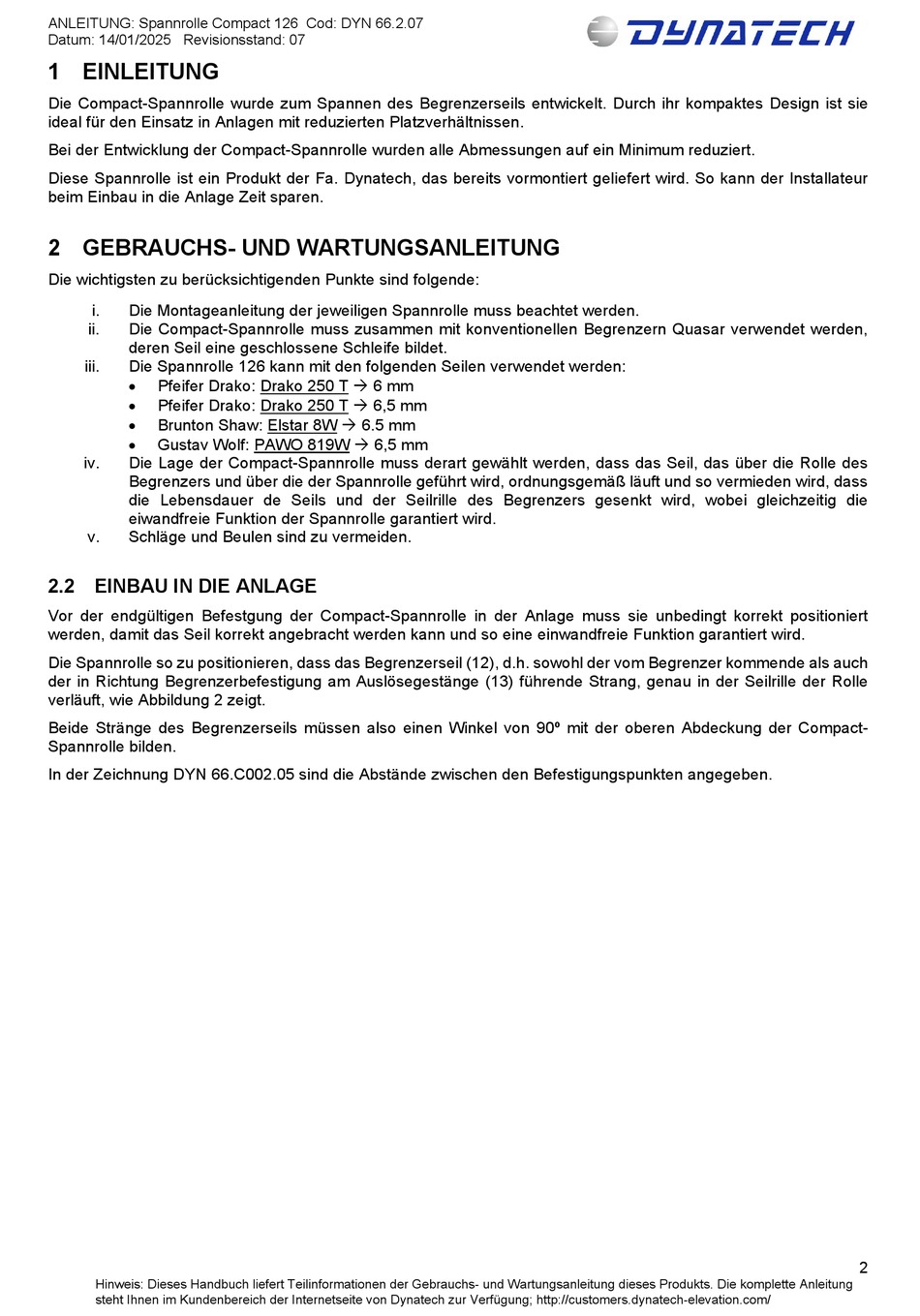

ANLEITUNG: Spannrolle Compact 126 Cod: DYN 66.2.07
Datum: 14/01/2025 Revisionsstand: 07
1 EINLEITUNG
Die Compact-Spannrolle wurde zum Spannen des Begrenzerseils entwickelt. Durch ihr kompaktes Design ist sie
ideal für den Einsatz in Anlagen mit reduzierten Platzverhältnissen.
Bei der Entwicklung der Compact-Spannrolle wurden alle Abmessungen auf ein Minimum reduziert.
Diese Spannrolle ist ein Produkt der Fa. Dynatech, das bereits vormontiert geliefert wird. So kann der Installateur
beim Einbau in die Anlage Zeit sparen.
2 GEBRAUCHS- UND WARTUNGSANLEITUNG
Die wichtigsten zu berücksichtigenden Punkte sind folgende:
i.
Die Montageanleitung der jeweiligen Spannrolle muss beachtet werden.
ii.
Die Compact-Spannrolle muss zusammen mit konventionellen Begrenzern Quasar verwendet werden,
deren Seil eine geschlossene Schleife bildet.
iii.
Die Spannrolle 126 kann mit den folgenden Seilen verwendet werden:
Pfeifer Drako: Drako 250 T 6 mm
•
•
Pfeifer Drako: Drako 250 T 6,5 mm
•
Brunton Shaw: Elstar 8W 6.5 mm
Gustav Wolf: PAWO 819W 6,5 mm
•
iv.
Die Lage der Compact-Spannrolle muss derart gewählt werden, dass das Seil, das über die Rolle des
Begrenzers und über die der Spannrolle geführt wird, ordnungsgemäß läuft und so vermieden wird, dass
die Lebensdauer de Seils und der Seilrille des Begrenzers gesenkt wird, wobei gleichzeitig die
eiwandfreie Funktion der Spannrolle garantiert wird.
v.
Schläge und Beulen sind zu vermeiden.
2.2 EINBAU IN DIE ANLAGE
Vor der endgültigen Befestgung der Compact-Spannrolle in der Anlage muss sie unbedingt korrekt positioniert
werden, damit das Seil korrekt angebracht werden kann und so eine einwandfreie Funktion garantiert wird.
Die Spannrolle so zu positionieren, dass das Begrenzerseil (12), d.h. sowohl der vom Begrenzer kommende als auch
der in Richtung Begrenzerbefestigung am Auslösegestänge (13) führende Strang, genau in der Seilrille der Rolle
verläuft, wie Abbildung 2 zeigt.
Beide Stränge des Begrenzerseils müssen also einen Winkel von 90º mit der oberen Abdeckung der Compact-
Spannrolle bilden.
In der Zeichnung DYN 66.C002.05 sind die Abstände zwischen den Befestigungspunkten angegeben.
Hinweis: Dieses Handbuch liefert Teilinformationen der Gebrauchs- und Wartungsanleitung dieses Produkts. Die komplette Anleitung
steht Ihnen im Kundenbereich der Internetseite von Dynatech zur Verfügung; http://customers.dynatech-elevation.com/
2
