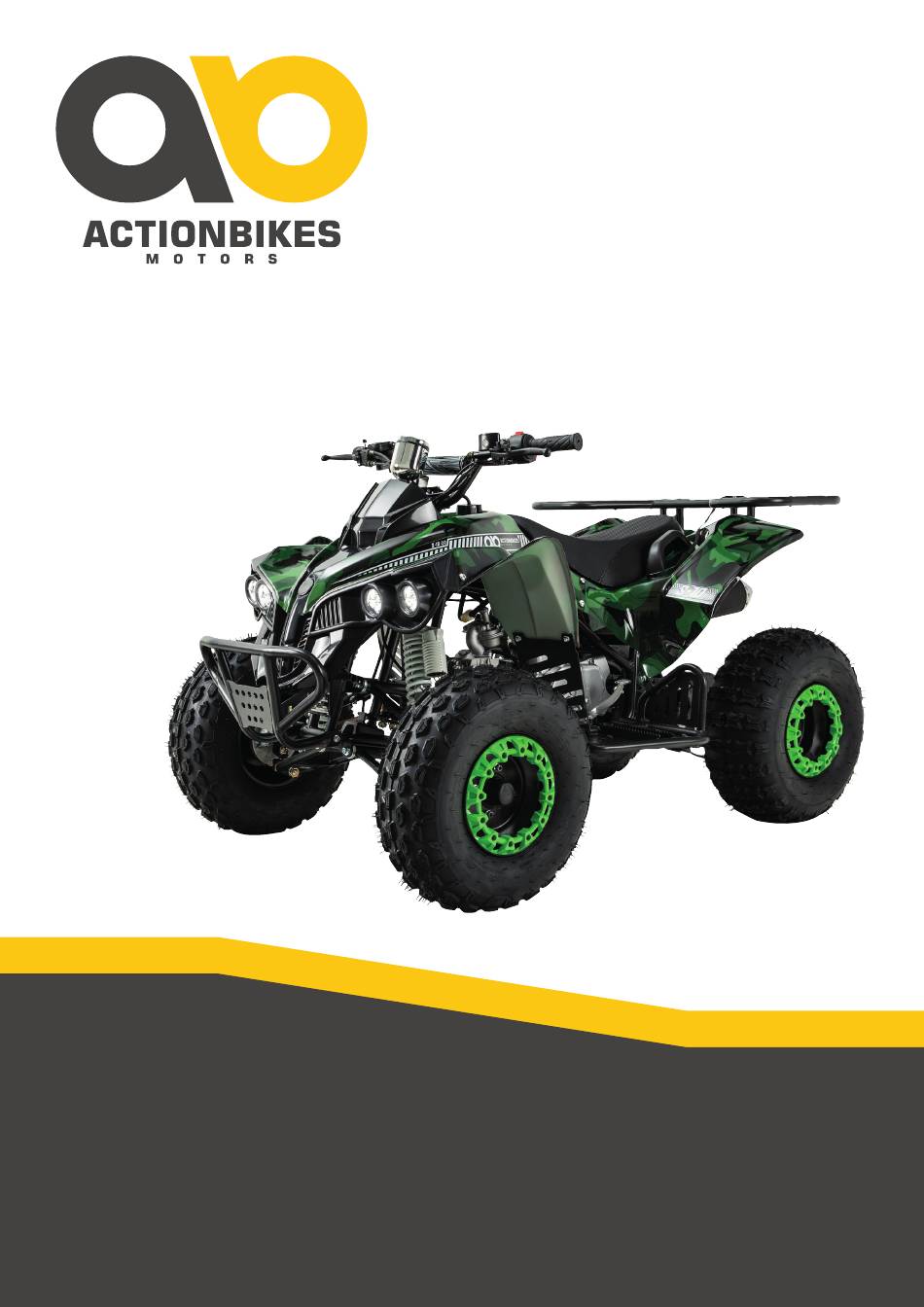

ORIGINAL BEDIENUNGSANLEITUNG
S-10 FARMER
BENZIN-KINDERQUAD
Artikelnummer: PR0009678

Werbung

loading

Inhaltszusammenfassung für Actionbikes S-10 FARMER

  • Seite 1 ORIGINAL BEDIENUNGSANLEITUNG S-10 FARMER BENZIN-KINDERQUAD Artikelnummer: PR0009678...
  • Seite 2 EINLEITUNG Sehr geehrte Kundin, sehr geehrter Kunde, wir möchten Sie zum Kauf Ihres neuen Benzin-Kinderquads der Marke Actionbikes beglückwünschen. Miweba ist Deutschlands größtes Kinderautohaus und bietet eine breite Palette an Kinder-Elektrofahrzeugen und Crossbikes an. Alle Fahrzeuge entsprechen den derzeit gültigen Normen und verfügen somit über höchste Qualitätsstandards.
  • Seite 3 INHALTSVERZEICHNIS 1. Sicherheitshinweise ����������������������������������������������������������������������������������������� 3 2. Lieferumfang ����������������������������������������������������������������������������������������������������� 4 3. Produktübersicht ���������������������������������������������������������������������������������������������� 5 4. Montage �������������������������������������������������������������������������������������������������������������� 6 5. Bedienung ����������������������������������������������������������������������������������������������������������� 8 6. Fernbedienung �������������������������������������������������������������������������������������������������16 7. Problembehandlung ���������������������������������������������������������������������������������������17 8. Wartung �������������������������������������������������������������������������������������������������������������18 9. Entsorgung �������������������������������������������������������������������������������������������������������20 10. Technische Daten �������������������������������������������������������������������������������������������21 11. Konformität ������������������������������������������������������������������������������������������������������21 HILFE ZUM PRODUKT Weitere Informationen wie YouTube-Aufbauvideos, die aktuelle Anleitung, FAQs zum Produkt sowie...
  • Seite 4 1. SICHERHEITSHINWEISE Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme und ersten Nutzung sorgfältig durch. Es liegt in Ihrer Verantwortung, alle Nutzer des Kinderquads umfassend über die Sicherheitsvorkehrungen und Hinweise zu unterrichten. Bewahren Sie diese Anleitung sorgfältig auf und führen Sie regelmäßige Wartungsarbeiten am Kinderquad durch, da die Gewährleistung andernfalls erlöschen kann.
  • Seite 5 2. LIEFERUMFANG Im Lieferumfang Ihres Kinderquads befinden sich: Artikelbezeichnung Abbildung Menge Benzin-Kinderquad S-10 Farmer (Montage erforderlich) Zündschlüssel Montagematerial Bedienungsanleitung VIEL SPASS MIT IHREM NEUEN PRODUKT VIELEN DANK QR-CODE SCANNEN ENJOY YOUR NEW PRODUCT THANK YOU SCAN THE QR CODE PROFITEZ DE VOTRE NOUVEAU PRODUIT...
  • Seite 6 3. PRODUKTÜBERSICHT Gepäckträger mit Not-Aus-Leine (alternativ am Lenker befestigt) Lenkerschutz Griff Drehgasgriff Hinterradbremse Vorderradbremse Sitz Frontbumper Hinterrad Fußablage mit Gangschaltung (vorwärts, rückwärts, neutral) Stoßdämpfer Vorderrad Fernbedienung Rücklicht Reflektor Auspuff Alarmanlage aktivieren Alarmanlage deaktivieren Fernstart Stoßdämpfer Alarmanlage manuell anschalten Geschwindigkeitsanzeige Karabinerhaken Hinweis: Für die Fernbedienung wird 1x CR2032-Batterie Kette inklusive Kettenschutz...
  • Seite 7 4. MONTAGE Stellen Sie das Fahrzeug auf einen Montageständer oder eine Erhöhung, um den Zusammenbau zu erleichtern. Legen Sie sich alle benötigten Teile bereit: � Lenkerklemmen (oben und unten) � Lenkerbefestigungsschrauben � Werkzeug zur Befestigung Legen Sie die untere Lenkerklemme auf die Lenkeraufnahme. Fixieren Sie den Lenker mit der oberen Lenkerklemme.
  • Seite 8 4. MONTAGE (FORTSETZUNG) Montieren Sie den Frontbumper und den Gepäckträger. Die beigelieferten Halter stabilisieren den hinteren Kotflügel. Diese werden vor der Halterung des Gepäckträgers montiert. Um das Fahrzeug starten zu können, muss die mitgelieferte Batterie korrekt unter dem Sitz eingebaut werden. Falls Ihr Fahrzeug mit einer bereits befüllten Batterie geliefert wurde, schließen Sie diese einfach an.
  • Seite 9 5. BEDIENUNG Zündschloss Das Zündschloss befindet sich mittig am Lenker des Kinderquads. Drehen Sie den Schlüssel im Uhrzeigersinn, um das Kinderquad zu starten. Drehen Sie den Schlüssel gegen den Uhrzeigersinn, um das Kinderquad auszuschalten. Elektrostarter Ihr Kinderquad ist mit einem praktischen Elektrostarter ausgestattet, der ein einfaches und komfortables Starten des Motors ermöglicht.
  • Seite 10 5. BEDIENUNG (FORTSETZUNG) Daumengas Das Daumengas auf der rechten Seite des Lenkers regelt die Geschwindigkeit des Kinderquads, indem er die Drehzahl des Motors steuert. Bewegen Sie den Griff langsam nach rechts, um die Geschwindigkeit zu er- höhen. Bewegen Sie den Griff langsam nach links, um die Geschwindigkeit zu verringern.
  • Seite 11 5. BEDIENUNG (FORTSETZUNG) Vorderrad- und Hinterradbremse Der rechte Bremshebel des Lenkers dient zum Abbremsen der Vorderräder. Ziehen Sie den Bremshebel vorsichtig und gleichmäßig, um die Bremskraft zu dosieren und ein sicheres Anhalten zu gewährleisten. Vermeiden Sie ein abruptes Ziehen des Hebels, um ein mögliches Blockieren der Vorderräder zu verhindern. Die Vorderradbremse sollte regelmä- ßig auf Funktion und Verschleiß...
  • Seite 12 5. BEDIENUNG (FORTSETZUNG) Trommelbremsen Die Trommelbremsen an der Vorderachse des Kinderquads sorgen für eine zuverlässige Bremswirkung und ergänzen die hydraulische Scheibenbremse an der Hinterachse. Kontrollieren Sie regelmäßig den Zustand der Bremsbe- läge und der Bremstrommel, da abgenutzte oder beschädigte Komponenten die Bremsleistung beeinträchtigen können.
  • Seite 13 5. BEDIENUNG (FORTSETZUNG) Fußablage (links mit Gangschaltung) Die Fußablagen befinden sich beiderseits unterhalb vom Sitz. In die linke Fußablage ist die Gangschaltung für Vor- wärts-, Rückwärts- und Neutralgang integriert. Eine Fußschaltung ermöglicht das Wechseln zwischen den verschiede- nen Gängen (vorwärts, rückwärts, neutral) durch Betätigen des Schalthebels mit dem Fuß, der durch ein Antippen nach oben oder unten bewegt wird.
  • Seite 14 5. BEDIENUNG (FORTSETZUNG) Luftfilter Der Luftfilter verhindert, dass Schmutzpartikel, Staub und andere Verunreini- gungen in den Motor gelangen. Ein sauberer Luftfilter sorgt für eine optimale Luftzufuhr und schützt den Motor vor Schäden. Überprüfen und reinigen Sie den Luftfilter alle 1x im Monat wie folgt: 1.
  • Seite 15 5. BEDIENUNG (FORTSETZUNG) Checkliste vor jeder Fahrt Vor jeder Fahrt müssen sicherheitsrelevante Komponenten überprüft werden. Beschädigte oder defekte Teile müssen vor der Nutzung repariert werden, das Quad darf nur in technisch einwandfreiem Zustand verwendet werden. Sollten während der Nutzung ungewöhnliche Geräusche, Rauch oder Gerüche auftreten, muss der Motor sofort abgestellt und das Fahrzeug von qualifiziertem Fachpersonal überprüft werden.
  • Seite 16 5. BEDIENUNG (FORTSETZUNG) Fahrzeug starten Elektrostarter Ihr Kinderquad ist mit einem praktischen Elektrostarter ausgestattet, der ein einfaches und komfortables Starten des Motors ermöglicht. Im Gegensatz zu einem mechanischen Seilzugstarter startet der Elektrostarter den Motor elek- trisch auf Knopfdruck, was den Startvorgang insbesondere für Kinder deutlich erleichtert.
  • Seite 17 6. FERNBEDIENUNG Hinweis: Um die Fernbedienung zu verwenden, öffnen Sie zuerst das Batteriefach und legen 1x CR2032-Batterie ein (nicht im Lieferumfang enthalten). Alarmanlage aktivieren Alarmanlage deaktivieren Fernstart Alarmanlage manuell anschalten Karabinerhaken Drücken Sie den Knopf mit dem -Symbol, um die Alarmanlage für Ihr Benzin-Kinderquad zu aktivieren. Drücken Sie den Knopf mit dem -Symbol, um die Alarmanlage für Ihr Benzin-Kinderquad zu deaktivieren.
  • Seite 18 7. PROBLEMBEHANDLUNG Problem Ursache Lösung Der Motor startet nicht. a. Das Benzin wurde mit Wasser a. Wechseln Sie das Benzin aus. vermischt. b. Die Zündkerze ist beschädigt oder b. Prüfen Sie die Zündfunken. verschmutzt. c. Die Kabel haben keinen Kontakt c.
  • Seite 19 8. WARTUNG Untersuchen Sie Ihr Benzin-Kinderquad regelmäßig auf Verschleißerscheinungen und Mängel jeglicher Art. Überprüfen und reinigen Sie das Quad regelmäßig und ordnungsgemäß, um so dessen Qualität zu erhalten. Benutzen Sie dieses Fahrzeug nur, wenn es sich in einem einwandfreien Zustand befindet. Nehmen Sie keine Reparaturen selbständig vor - wenn Sie Mängel feststellen, lassen Sie diese sofort von einer Fachkraft beseitigen.
  • Seite 20 8. WARTUNG (FORTSETZUNG) Reifen Die Reifen des Kinderquads sind luftgefüllt und sorgen für optimale Fahrsta- bilität und Traktion auf verschiedenem Gelände. Überprüfen Sie regelmäßig den Luftdruck und passen Sie ihn bei Bedarf an – den optimalen Wert (in psi) finden Sie auf dem Reifen. Unsachgemäßer Luftdruck kann die Fahreigen- schaften negativ beeinflussen: Zu niedriger Druck kann den Reifen beschädi- gen oder die Abnutzung beschleunigen, während zu hoher Druck die Haftung und Stabilität verringern kann.
  • Seite 21 9. ENTSORGUNG Achtung: Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeinde- verwaltung.
  • Seite 22 10. TECHNISCHE DATEN Produktmaße (L x B x H) 155 cm x 93 cm x 102 cm Produktgewicht 107 kg Max. Zuladung 82 kg Sicherheit Motor-Aus-Schalter am Lenker, Not-Aus-Leine (am Lenker oder unterhalb des hinteren Gepäckträgers) Alter Ab 8 Jahren Fahrzeugart Midiquad Antrieb Benzinmotor Kraftstoff E5 oder Super Bleifrei Tankinhalt 2,33 l Motorart Benzin Motor 4-Takt 125 ccm 7 kW Getriebe Halbautomatik mit 3x Vor- und 1x Rückwärtsgang...
  • Seite 23 Miweba GmbH Gewerbepark 20 96149 Breitengüßbach MIWEBA.DE 09544 9879080 info@miweba.de /miweba.de /miwebagmbh /miwebaTV...
