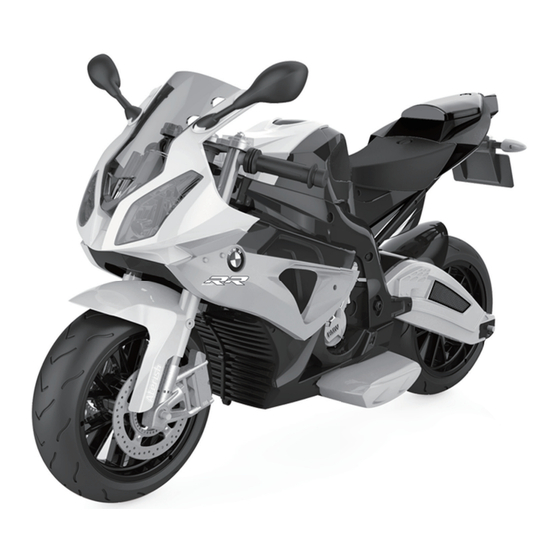

E l e k t r o m o t o r r a d J T 5 2 8
Farben und Aussehen können variieren.
Hergestellt in China.
Die Bedienungsanleitung enthält wichtige Informationen zu Sicherheit, Montage sowie
Anwendungs- und Pflegehinweise.
Das Fahrzeug sollte von einem Erwachsenen montiert werden der diese Bedienungsan-
leitung gelesen und verstanden hat.
Halten Sie die Verpackung von Kindern fern und entsorgen diese umgehend.
Heben Sie diese Bedienungsanleitung für später auf.
Bedienungsanleitung
mi t Montageanl e i t ung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Actionbikes JT528
Inhaltszusammenfassung für Actionbikes JT528
- Seite 1 E l e k t r o m o t o r r a d J T 5 2 8 Bedienungsanleitung mi t Montageanl e i t ung Farben und Aussehen können variieren. Hergestellt in China. Die Bedienungsanleitung enthält wichtige Informationen zu Sicherheit, Montage sowie Anwendungs- und Pflegehinweise.
- Seite 2 Markenzeichen der BMW AG. Die entsprechende Lizenz liegt vor. Batterie 12V7Ah x 1 Sicherung 5A & 13A Ladegerät 12V1000mA 37~96 Monate Alter: Unter 30 kgs ladung 2.5~5km/h Geschwindigkeit 110 x 47 x 69 Abmessungen: Antrieb: Elektro 8 ~ 12 Stunden Ladezeit: VER: SMS-JT528-EN-141201...
- Seite 3 Teileliste │ 2 Anzahl Teil Bemerkung Bezeichnung Fahrzeug Rückspiegel Stecknuss Ladegerät Ø4x12 Schraube Ein Paar Mutter *Stützrad Ø10 Mutter Hinweis: Einige gezeigte Teile werden beidseitig montiert.
-
Seite 4: Vor Der Montage Beachten
Vor der Montage beachten │ 4 WARNUNG ! Für die Sicherheit Ihres Kindes lesen Sie alle Warn- und Montagehin- weise sorgfältig. Bewahren Sie diese Anleitung an einem sicheren Ort auf. • Montage nur durch eine Erwachsene Person. Dieses Produkt enthält Kleinteile die verschluckt werden könnten. - Seite 5 │ 5 Montage Stützräder TIP: Der Seitenständer wurde bereits Werk- seitig montiert. Wenn Sie die Stützrä- der benutzen wollen muss dieser ent- fernt werden. Seitenstän- der Werksei- tig montiert! 1. Bringen Sie das Stützrad an die linke Seite des Fahrzeugs.. 2.
-
Seite 6: Montage Der Spiegel
│ 6 Montage der Spiegel 1. Halten Sie die Siegel an die Verkleidung. 2. Schrauben Sie den Spiegel mit der Schraube fest. 3. Für die andere Seite Wiederholen. -
Seite 7: Anschluss Der Batterie
│ 7 Anschluss der Batterie Schloss Sicherung 1&2. Drehen Sie das Schloss oben am Sitz um diesen zu entfer- nen. 3. Stecken Sie den roten Sicherungsanschluss an die Batterie. - Seite 8 │ 8 Batterie am Lenker einlegen Einlegen der Batterien für Soundeffekt ● NIEMALS neue mit alten Batterien mischen. ● NIEMALS Alkaline, Standard (Zink Kohle) oder Wiederaufladbare Batterien mischen. ● NIEMALS Normale Batterien versuchen zu laden. Das Laden sollte Grundsätzlich von einem Erwachsenen vorgenom- men werden.
- Seite 9 │ 9 Sicherheit WARNUNG! Vermeiden von Unfällen und Verletzungen: • Lassen Sie das Kind NIEMALS unbeaufsichtigt. Es muss immer eine Aufsichts- person dabei sein Behalten Sie das Kind immer im Auge wenn es das Fahrzeug benutzt. • Diese Spielzeug sollte immer mit Vorsicht benutzt werden. Es erfordert eine ge- wisse Übung um es sicher zu beherrschen.
-
Seite 10: Erste Benutzung
│ 10 Erste Benutzung 1. EIN/AUS SCHALTER: Damit schalten Sie das Fahrzeug ein. 2. Schnell/Langsam Schalter: Mit diesem Schalter wählt man die Geschwindig- keit. 3. Soundknöpfe: Drücken um eine Melodie zu hören. 4. Gaspedal: Zum Beschleunigen des Fahrzeuges. Schnelles Fahren Stellen Sie sicher das Ihr Kind weiß... - Seite 11 LADEN │ 11 LADEN NUR VON ERWACHSENEN PERSONEN! WARNUNG! • Vermeiden von Feuer und Elektrischen Schlag: - Verwenden Sie nur die mitgelieferte Batterie und Ladegerät. NIEMALS die Batterie oder das Ladegerät ei- ner anderen Marke verwenden. Dies könnte zu einem Brand oder Explosion führen. - Verwenden Sie die Batterie und das Ladegerät niemals für ein anderes Produkt.
- Seite 12 │ 12 Laden 1. Stecken Sie das Ladekabel ind die Ladebuchse. (Der Anschluss ist oberhalb des Fußpedal) 2. Schließen Sie das Ladegerät am Stromnetz an. Das Laden beginnt. WARNUNG! Dieses Produkt hat Überladungsschutz: Während des Ladens werden alle Funktionen abgeschaltet!
-
Seite 13: Batterie/Sicherung Erneuern
Batterie/Sicherung erneuern │ 13 Um einen Stromschlag zu vermeiden, befolgen sie folgende Richtlinien: UNTERLASSEN SIE das Überladen des Fahrzeugs über das Max. Gewicht: 35Kg UNTERLAS- SEN SIE das Ziehen jeglicher Last mithilfe des Fahrzeug UNTERLASSEN SIE das Fahren an Hügeln, oder Steigungen. UNTERLASSEN SIE das Fahren gegen feste Objekte. -
Seite 14: Fehlersuche
│ 14 Fehlersuche Mögliche Ursache Lösung Problem Fahrzeug läuft nicht Laden Sie die Batterie hat geringe Leistung Battrie Setzen Sie die Sicherung zurück, -> <Sicherung> Thermosicherung ist ausgelöst Überprüfen Sie alle Verbindungen und Stecker am Batterieanschluss oder Kabel Motor und Batterie, kontaktieren Sie den Händler. sind locker Ersetzen Sie die Batterie, kontaktieren Sie den Händler. - Seite 15 System. • Wenn nicht in Gebrauch, sollten alle Stromquellen ausgeschaltet werden. Schalten Sie den Netzschalter aus und tren- nen Sie den Batterieanschluss. Importeur: Actionbikes GmbH, Gewerbepark 20, 96149 Breitengüßbach, Germany Hersteller: Pinghu City JiaJia Children's Car Factory Xingcang Town...
- Seite 16 Unsere Produkte eignen sich für ASTM F963; GB6675; EN71 und EN62115 Stan- dard.
