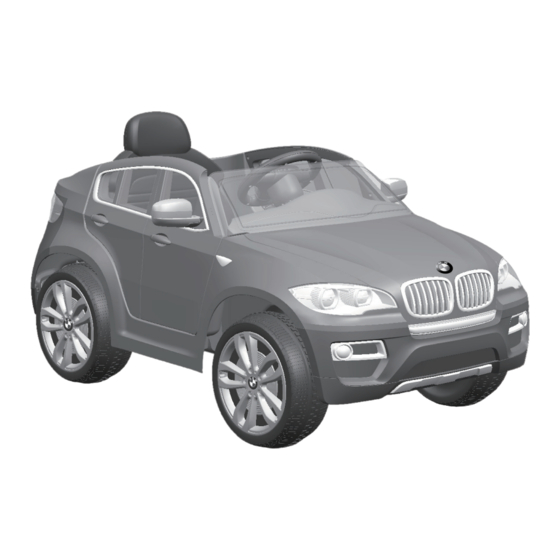

E l e k t r o k i n d e r a u t o J J 2 5 8 B M W X 6
Mit Fernbedienung
Arten und Farben können variieren.
Produziert in China
Die Bedienungsanleitung enthält wichtige Sicherheitsinformationen, sowie Montage, An-
wendung und Wartungsanweisungen. Die Montage des Fahrzeugs muss von einem Er-
wachsenen übernommen werden. Bewahren Sie die Verpackung fern von Kindern auf
und entsorgen Sie diese fachgerecht.
Behalten Sie diese Anleitung für die Zukunft.
Bedi e nungs- & Mon-
tageanl e i t ung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Actionbikes JJ258
Inhaltszusammenfassung für Actionbikes JJ258
- Seite 1 E l e k t r o k i n d e r a u t o J J 2 5 8 B M W X 6 Mit Fernbedienung Bedi e nungs- & Mon- tageanl e i t ung Arten und Farben können variieren. Produziert in China Die Bedienungsanleitung enthält wichtige Sicherheitsinformationen, sowie Montage, An- wendung und Wartungsanweisungen.
-
Seite 2: Über Ihr Neues Fahrzeug
6V7Ah * 2 Sicherung 5A & 13A Ladegerät 6V1000mA 6V1000mA 12V1000mA 37-96 Monate Geeignet für: <30 Kg Max. Zuladung: 3km/h 3-5km/h Geschwindigkeit: Ausmaße: 117 x 73.5 x 59 cm Power modus: Wiederaufladbar 8 - 12 hours Ladezeit: VER: SMS-JJ258-EN-RC-131028 VER: SMS-JJ258-EN-131028... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ..............Parts List Teileliste . -
Seite 4: Teileliste │ 1
Teileliste │ 1 Anzahl Bemerkungen Teilebezeichnung Sitz Ladegerät Lenkrad Karosserie Spiegel Normales Rad Motor mit Getriebe Antriebsrad Ø12 Scheibe Ø10 Mutter Lenkstange Hülse Ø5 Mutter Am Lenkrad befestigt M5x40 Schraube Am Lenkrad befestigt Fernbedienung Stecknuss Splint 1x Ersatzteil M5x25 Schraube Ø10 Scheibe 1 pcs for spare 2x Ersatzteil... -
Seite 5: Teilediagramm │ 2
Teilediagramm │ 2 Hinweis: Einige Teile müssen auf beiden Seiten des Fahrzeugs montiert werden. -
Seite 6: Vor Der Montage Zu Beachten │ 3
Vor der Montage zu beachten │ 3 WARNUNG! Für die Sicherheit ihres Kindes lesen Sie alle Warnhinweise und Mon- tage/Benutzungsrichtlinien . Bewahren Sie dieses Handbuch auf. Erwachsenen Montage erforderlich. Das Produkt beinhaltet Kleinteile. Halten Sie ihre Kinder während der Montage fern. •... -
Seite 7: Montage
Hinterradmontage │ 4 Werkzeug: Stecknuss 1. Schieben Sie den Motor auf die Hinterachse. 2. Montieren Sie ein Hinterrad und achten Sie darauf, dass dies in das Getrieberad greift. 3. Schieben Sie eine Ø12 Scheibe auf die Hinterachse. 4. Befestigen Sie alles mithilfe der Ø10 Mutter und der Stecknuss an der Hinterachse. - Seite 8 Hinterradmontage │ 5 Werkzeug: Stecknuss 1. Schieben Sie den Motor auf die Hinterachse (von Rechts). “R” steht auf dem Motor für die rechte Seite, "L" auf dem Motor für links. 2. Montieren Sie ein Antriebsrad auf die Hinterachse. Achten Sie darauf, dass das An- triebsrad in das Getrieberad greift.
-
Seite 9: Vorderradmontage
Vorderradmontage │ 6 Werkzeug: Stecknuss 1. Legen Sie eine Ø12 Scheibe auf die Vorderachse. 2. Setzen Sie eine Ø12 Hülse (wie auf der Abbildung zu sehen) auf die Achse. 3. Schieben Sie ein Normales Rad auf die Vorderachse und achten Sie dar- auf, dass die Hülse hinein passt. - Seite 10 Montage Lenkstange │ 7 Loch in der Vorderachse Lenkmotor 1. Turn the vehicle body on its side. Slide a Ø10 washer onto the steering column 1. Drehen Sie das Fahrzeug auf die Seite. Schieben Sie das gerade Ende der from the straight end. Lenkstange durch den Lenkmotor, bis diese aus der Armatur ragt.
-
Seite 11: Anschluss Der Batterie
Anschluss der Batterie │ 8 Karosse- riestecker Sicherung Motorstecker Batterie 1. Stecken Sie den Karosseriestecker an den Motorste- cker. 2. Stecken Sie den roten Anschluss, der von der Sicherung kommt an den Pluspol der Batterie (Rot markiert). 1. Stecken Sie den Karosseriestecker an den Motor- stecker. -
Seite 12: Motorabdeckung Montage
Motorabdeckung Montage │ 9 1. Setzen Sie die Motorabdeckung auf. 2. Befestigen Sie diese mithilfe von vier Ø4x12 Schrauben. 1. Setzen Sie die Motorabdeckung auf. 2. Befestigen Sie diese mithilfe von vier Ø4x12 Schrau- ben. Wiederholen Sie dies für den anderen Motor... - Seite 13 Sitzmontage │ 10 Sitzverrie- gelung Laschen 1. Führen Sie die Laschen in die vorgesehenen Löcher der Karosserie ein. 2. Lassen Sie den Sitz langsam ab und achten Sie darauf, dass die Sitzverriegelung in die Vorrichtung der Karosserie passt. 4. Benutzen Sie eine Münze oder einen Schlitzschraubenzieher, um den Sitz zu verriegeln.
- Seite 14 Lenkradmontage │ 11 Entfernen Sie die M5x20 Schraube und Mutter vom Lenkrad. Ø5 1. Stecken Sie das Lenkrad auf das Ende der Lenkstange. 2. Stellen Sie die Löcher der Lenkstange und Lenkrad übereinander. 3. Stecken Sie die Schraube durch Lenkrad und Lenkstange und schrauben Sie alles fest.
- Seite 15 Spiegelmontage │ 12 1. Stecken Sie die Spiegel auf die vorgesehenen Vorrichtungen an der Türen des Fahrzeugs 2. Schrauben Sie den Spiegel mithilfe einer M5x25 Schraube durch die Vorrichtung fest. 3. Wiederholen Sie den Vorgang auf der gegenüber- liegenden Seite. Falls noch vorhanden, entfernen Sie die Schutzfolie auf den Spie- geln.
-
Seite 16: Sicherheit │ 13
Sicherheit │ 13 WARNUNG! Um schwere und tödliche Unfälle zu vermeiden: • Lassen Sie Ihr Kind nicht alleine damit spielen. Eine Erwachsene Person sollte immer die Aufsicht haben. Immer das Kind im Auge behalten. • Dieses Spielzeug sollte immer mit Vorsicht benutzt werden da schon etwas Erfahrung zum richtigen Umgang gehört. -
Seite 17: Nutzung Des Fahrzeugs
Nutzung Ihres Fahrzeugs │ 14 Wichtig !!! Halten Sie an bevor Sie Schnelligkeit oder Rich- tung wechseln um Ge- triebeschäden zu ver- meiden. 1. Netzschalter: Schaltet das Fahrzeug an & aus. 2. Richtungsregler: Schaltet zwischen Vor-/ Rückwärts um. ● Für die Vorwärtsfahrt, legen Sie den Schalter um auf "Forward/ Vorwärts" ●... -
Seite 18: Benutzung Fernbedienung │ 15
Benutzung Fernbedienung │ 15 Bedienung nur für Erwachsenen Linker Joystick Indikationslampe Rechter Joystick Netzschalter Montage 1. Führen Sie die Antenne in das vorgesehene Loch; Schrauben Sie die fest (im Uhrzeigersinn). 2. Öffnen Sie den Deckel des Batteriefachs, Setzen Sie zwei AA (LR6) Batterien ein. -
Seite 19: Ladevorgang │ 16
Charging │ 15 Ladevorgang │ 16 Nur Eltern dürfen das Laden der Batterie übernehmen! WARNUNG! • Vermeiden von Feuer und Elektrischen Schlag: - Verwenden Sie nur die mitgelieferte Batterie und Ladegerät. NIEMALS die Batterie oder das Ladegerät einer anderen Marke verwenden. Dies könnte zu einem Brand oder Explosion führen. - Verwenden Sie die Batterie und das Ladegerät niemals für ein anderes Produkt. - Seite 20 Charging │ 16 Ladevorgang │ 17 • Falls Ihr Fahrzeug mit einem digitalem Multimeter ausgestattet ist, gibt dies Ihnen die Möglichkeit, die Batteriespannung abzulesen. Diese Information zeigt Ihnen wie naheliegend der nächste Lade- zyklus ist. VOLT BATTERIE STATUS BATTERIE ≥ 6.6 Die Batterie ist vollständig geladen.
-
Seite 21: Batteriewechsel & Entsorgung
Battery Replacement & Fuse │ 17 Batterie & Sicherung ersetzen │ 18 Um einen Stromschlag zu vermeiden, befolgen sie folgende Richtlinien: UNTERLASSEN SIE das Überladen des Fahrzeugs über das Max. Gewicht: 35Kg UNTER- LASSEN SIE das Ziehen jeglicher Last mithilfe des Fahrzeug UNTERLASSEN SIE das Fahren an Hügeln, oder Steigungen. -
Seite 22: Troubleshooting Guide │ 18
Troubleshooting Guide │ 18 Troubleshooting Guide │ 19 Lösung Problem Mögliche Ursache Batterie hat geringe Leistung Laden Sie die Fahrzeug läuft nicht Batterie Thermosicherung ist ausgelöst Stellen Sie die Sicherung zurück <Sicherung> Überprüfen Sie alle Kabel und Anschlüsse auf Schäden oder unsachgemäße Verbindung. Batterieanschluss sind lose Ersetzen Sie die Batterie, wenden Sie sich an den Händler Batterie ist defekt... -
Seite 23: Maintaining
Maintaining Instandhaltung │ 20 │ 19 • Es liegt in der Verantwortung der Eltern, die Hauptteile des Spielzeugs vor dem Gebrauch zu über- prüfen. Auch müssen Sie das Fahrzeug auf potenzielle Gefahrenquellen absuchen, wie die Batterie, Ladung, Kabel, Stecker, Schraubenbefestigung und das Gehäuse und im Falle eines Schadens die Reparatur vorzunehmen bevor das Fahrzeug wieder in Betrieb genommen werden kann. -
Seite 24: Troubleshooting Guide
Troubleshooting Guide Unsere Produkte eignen sich für ASTM F963; GB6675; EN71 und EN62115 Stan- dard.
