SPS2
DIFFERENZDRUCKREGLER MIT ZWEI SOLLWER-
TEN

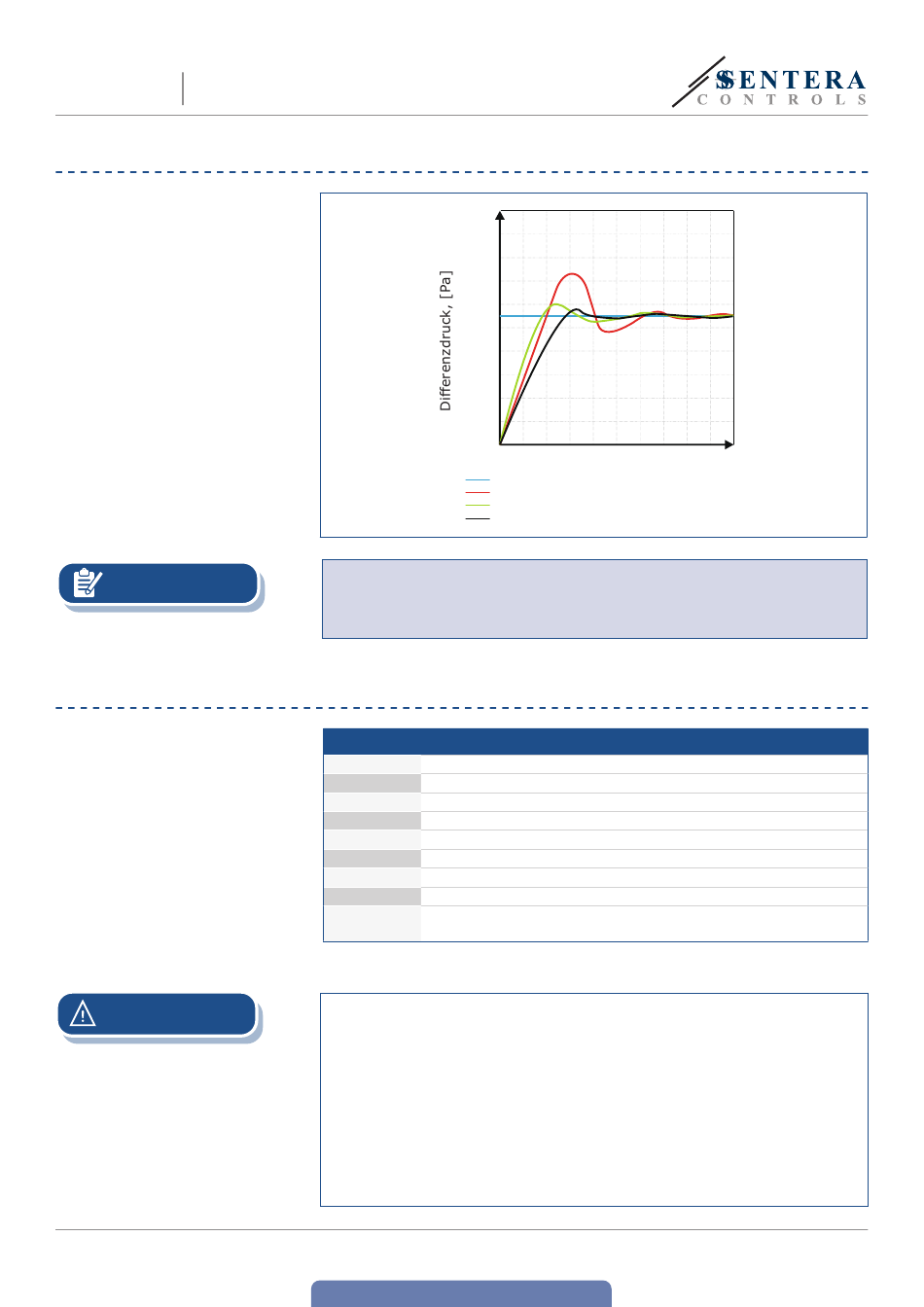

FUNKTIONSDIAGRAMM
HINWEIS
VERKABELUNG UND ANSCHLÜSSE
ACHTUNG
MIW-SPS2-DE-000 - 10 / 06 / 2024
2.000
1.800
1.600
1.400
1.200
1.000
800
600
400
200
0
Sollwert
Kp = 2,0
Kp = 1,0
Kp = 0,5
Der minimale Ausgangswert kann im Bereich zwischen 10 und 50 % eingestellt
werden. Ein minimaler Luftstrom ist erforderlich, um einen Lüfter stabil zu
steuern. Im Modus „Stop" ist der Ventilator gestoppt und es gibt keinen Druck in
der Regelungsanwendung.
Vin Positive DC Spannung / AC ~
GND Masse / AC ~
A Modbus RTU (RS485) Signal A
/B Modbus RTU (RS485) Signal /B
AO1 Analoger / digitaler Ausgang PWM (offener Kollektor)
GND Masse
OC Potentialfreier Kontakt zum Umschalten zwischen Sollwert 1 und 2
GND Masse
Kabelquerschnitt: max. 0.75 / 1,5 mm
Anschlüsse
Kabelverschraubung Klemmbereich: 3—6 mm
Die -F Version des Produkts ist nicht für den 3-Leiter Anschluss geeignet.
Stromversorgung und Analogausgang haben getrennte Masse. Die Verbindung
zwischen den beiden Massen könnte zu Fehlmessungen führen. Für den Anschluss
von Sensoren vom Typ -F sind mindestens 4 Drähte erforderlich.
Die -G-Version ist für den 3-Leiter Anschluss vorgesehen und verfügt über eine
"gemeinsame Masse". Das bedeutet, dass die Masse des Analogausgangs
intern mit der Masse der Stromversorgung verbunden ist. Dies macht es
unmöglich, die Typen -G und -F gleichzeitig im selben Netzwerk zu verwenden.
Schließen Sie niemals ein Gerät, das mit einer Gleichspannung betrieben wird,
an die gemeinsame Masse eines Produkts vom Typ -G an. Dies könnte die
angeschlossenen Geräte dauerhaft beschädigen.
